Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Finnish Version
Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Finnish Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Finnish Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA TURBO 55 COMBI 48 COMBI 43 COMBI 8211-0208-12
Page 2
SVENSKAS 2. 3. B4. 1. 6. F D E 5. B 7.
Page 3
SVENSKA S 3x 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8. 9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE 13. Briggs & Stratton XTE 11. Honda 14. Honda15. FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS YX17. 22. Briggs & Stratton XTE21. Briggs & Stratton LS 45 23. Honda24. 20. Right 16. 19. Left18.

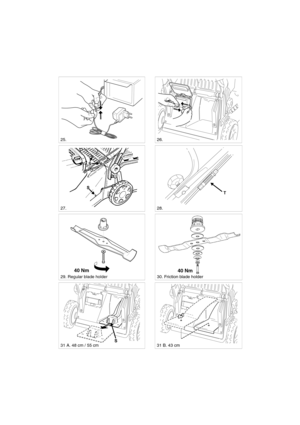

Page 5
SVENSKA S S S 26. 29. Regular blade holder 28. 31 A. 48 cm / 55 cm 30. Friction blade holder 25. 27. 40 Nm S31 B. 43 cm T 40 Nm

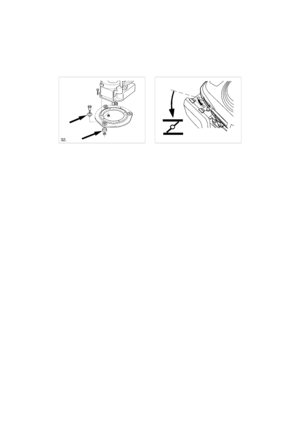

Page 6
SVENSKAS 32. 33. Honda A-Choke

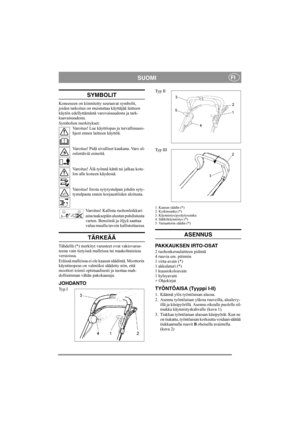

Page 7
SUOMIFI SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joiden tarkoitus on muistuttaa käyttäjää laitteen käytön edellyttämästä varovaisuudesta ja tark- kaavaisuudesta. Symbolien merkitykset:Varoitus! Lue käyttöopas ja turvallisuuso- hjeet ennen laitteen käyttöä. Varoitus! Pidä sivulliset kaukana. Varo ul- oslentäviä esineitä. Varoitus! Älä työnnä kättä tai jalkaa kote- lon alle koneen käydessä. Varoitus! Irrota sytytystulpan johdin syty- tystulpasta ennen korjaustöiden aloitusta. Varoitus!...

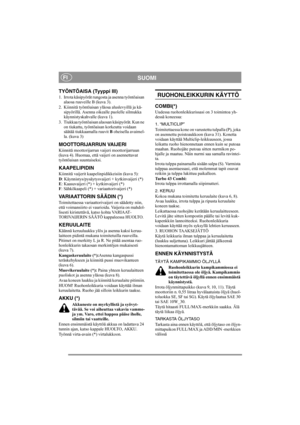

Page 8
SUOMIFI TYÖNTÖAISA (Tyyppi III) 1. Irrota käsipyörät rungosta ja asenna työntöaisan alaosa ruuveille B (kuva 3). 2. Kiinnitä työntöaisan yläosa aluslevyillä ja kä- sipyörillä. Asenna oikealle puolelle silmukka käynnistyskahvalle (kuva 1). 3. Tiukkaa työntöaisan alaosan käsipyörät. Kun ne on tiukattu, työntöaisan korkeutta voidaan säätää tiukkaamalla ruuvit B oheisella avaimel- la. (kuva 3) MOOTTORIJARRUN VAIJERI Kiinnitä moottorijarrun vaijeri moottorijarruun (kuva 4). Huomaa, että vaijeri on...

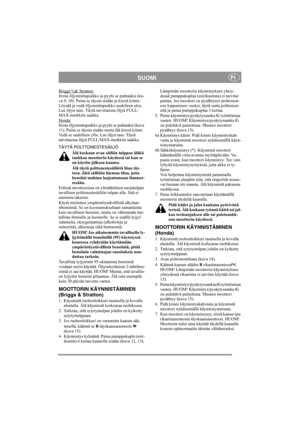

Page 9
SUOMIFI Briggs %& Stratton:Irrota öljynmittapuikko ja pyyhi se puhtaaksi (ku- va 9, 10). Paina se täysin sisään ja kierrä kiinni. Löysää ja vedä öljynmittapuikko uudelleen ulos. Lue öljyn taso. Täytä ta rvittaessa öljyä FULL/ MAX-merkkiin saakka. Honda: Irrota öljynmittapuikko ja pyyhi se puhtaaksi (kuva 11). Paina se täysin sisään mutta älä kierrä kiinni. Vedä se uudelleen ylös. Lue öljyn taso. Täytä tarvittaessa öljyä FULL/ MAX-merkkiin saakka. TÄYTÄ POLTTONESTESÄILIÖ Älä koskaan avaa säiliön...

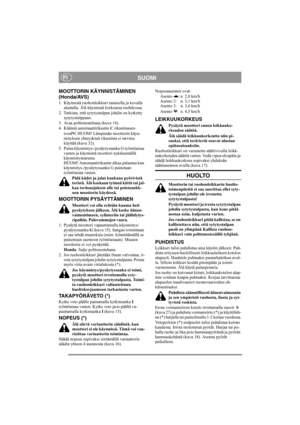

Page 10
SUOMIFI MOOTTORIN KÄYNNISTÄMINEN (Honda/AVS) 1. Käynnistä ruohonleikkuri tasaisella ja kovalla alustalla. Älä käynnistä korkeassa ruohikossa. 2. Tarkista, että sytytystulpan johdin on kytketty sytytystulppaan. 3. Avaa polttonestehana (kuva 14). 4. Käännä automaattirikastin C rikastinasen- toon . HUOM! Lämpimän moottorin käyn- nistyksen yhteydessä rikastinta ei tarvitse käyttää (kuva 32). 5. Paina käynnistys-/pysäytyssanka G työntöaisaa vasten ja käynnistä moottori nykäisemällä käynnistysnarusta....
