Stiga Lawn Mower PARK 4WD PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual Portuguese Version
Stiga Lawn Mower PARK 4WD PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual Portuguese Version
Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual Portuguese Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD PRO 25 PRO 20 PRO 16 PRO Svan 8211-0545-02
Page 2
2 S T A B CF D E Pro20 Pro25 GHIJK L N O M Pro Svan P Q Pro16 GI K HJ N R 1 3 52 4 6
Page 3
3 V U Pro16 Pro20 W WPro Svan Max Pro25 W X Pro25 7 9 118 10 12
Page 4
4 10 Ampere Pro16 Pro20 Y Y Z Pro Svan 0 1 Pro25 B A Y Z Pro16 Pro20 13 15 1714 16 18

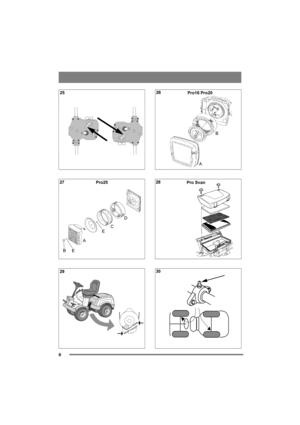

Page 5
5 ZPro25 FG H 19 21 2320 22 24

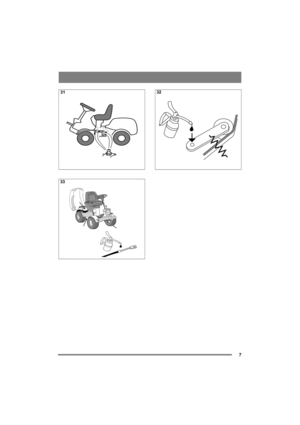

Page 6
6 AECD B E Pro25 AB Pro16 Pro20 Pro Svan 25 27 2926 28 30
Page 7
7 31 3332

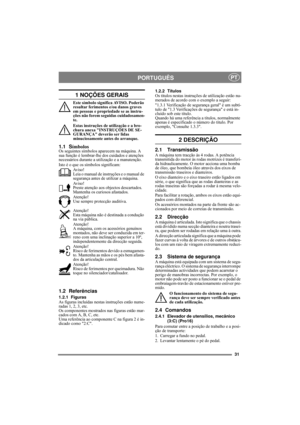

Page 8
31 PORTUGUÊSPT 1 NOÇÕES GERAIS Este símbolo significa AVISO. Poderão resultar ferimentos e/ou danos graves em pessoas e propriedade se as instru- ções não forem seguidas cuidadosamen- te. Estas instruções de utilização e a bro- chura anexa INSTRUÇÕES DE SE- GURANÇA deverão ser lidas minuciosamente antes do arranque. 1.1 SímbolosOs seguintes símbolos aparecem na máquina. A sua função é lembrar-lhe dos cuidados e atenções necessários durante a utilização e a manutenção. Isto é o que os símbolos...

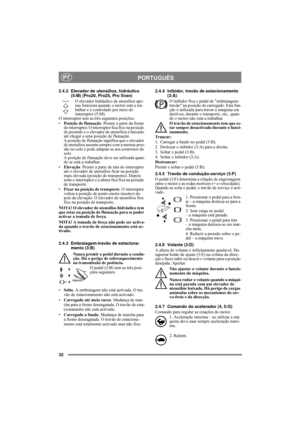

Page 9
32 PORTUGUÊSPT 2.4.2 Elevador de utensílios, hidráulico (5:M) (Pro20, Pro25, Pro Svan) O elevador hidráulico de utensílios ape- nas funciona quando o motor está a tra- balhar e é controlado por meio do interruptor (5:M). O interruptor tem as três seguintes posições: •Posição de flutuação. Premir a parte da frente do interruptor. O interruptor fica fixo na posição de premido e o elevador de utensílios é baixado até chegar a uma posição de flutuação. A posição de flutuação significa que o elevador...

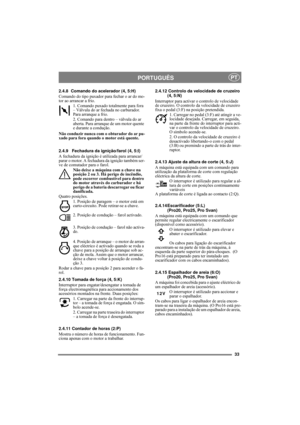

Page 10
33 PORTUGUÊSPT 2.4.8 Comando do acelerador (4, 5:H) Comando do tipo puxador para fechar o ar do mo- tor ao arrancar a frio. 1. Comando puxado totalmente para fora – Válvula do ar fechada no carburador. Para arranque a frio. 2. Comando para dentro – válvula do ar aberta. Para arranque de um motor quente e durante a condução. Não conduzir nunca com o obturador do ar pu- xado para fora quando o motor está quente. 2.4.9 Fechadura da ignição/farol (4, 5:I) A fechadura da ignição é utilizada para...
