Page 1
STIGA PARK 4WD PRO Svan 8211-0559-01
Page 2
2 A B CF D E P Q S T GHIJK L N O M R V U 1 3 52 4 6
Page 3
3 Max 10 Ampere Y Z X W 0 1 7 9 118 10 12
Page 4
4 FG H B A 13 15 1714 16 18

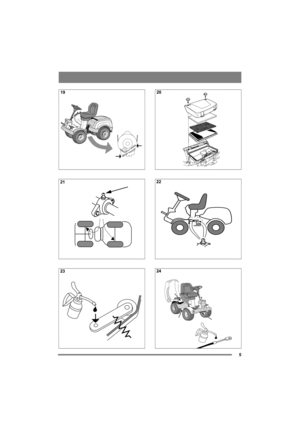

Page 5
5 19 21 2320 22 24
Page 6
67 MAGYARHU 1 ÁLTALÁNOS FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, súlyos személyi sérülés és/vagy vagyoni kár keletkezhet. Mielőtt beindítaná a gépet, figyelmesen tanulmányozza a használati utasítást és a mellékelt „BIZTONSÁGI ÚTMUTATÓ” című füzetet. 1.1 SzimbólumokA gépen a következő szimbólumok láthatók. Arra szolgálnak, hogy emlékeztessenek a használat és karbantartás közben szükséges gondosságra és figyelemre. A szimbólumok jelentése: Figyelem! A gép használata előtt...
Page 7
68 MAGYARHU MEGJEGYZÉS! A hidraulikus eszközemelőnek üzemi helyzetben kell lennie ahhoz, hogy az energiafelvétel működjön. MEGJEGYZÉS! Ha a kézifék aktiválva van, az energiafelvétel nem működik. 2.4.2 Kuplunk–kézifék (1.B) Menet közben soha ne nyomja le a pedált. Fennáll az erőátvitel túlhevülésének a veszélye. A pedál (1.B) az alábbi három pozícióban állhat: •Kioldva. A kuplung nem aktív. A kézifék nem aktív. •Félig lenyomva. A gép nincs előremenetbe kapcsolva. A kézifék nem aktív. •Lenyomva. A...
Page 8
69 MAGYARHU 2.4.9 Energiafelvétel (2.K) A gép elejére szerelt eszközök elektromágneses közlőművének ki- és bekapcsolására szolgáló kapcsoló Két állása van: 1. Nyomja meg a kapcsoló jobb szélét — a közlőmű bekapcsolva. A szimbólum világítani kezd. 2. Nyomja meg a kapcsoló hátsó részét — a közlőmű kikapcsolva. 2.4.10 Üzemóra-számláló (3.P) A felhasznált üzemórákat mutatja. Csak akkor működik, amikor jár a motor. 2.4.11 Sebességstabilizátor (2.N) A sebességstabilizátort aktiváló kapcsoló A...
Page 9
70 MAGYARHU A vonóhorogra nehezedő maximális függőleges terhelés nem lehet több 100 N-nél. A vonóhorogra nehezedő maximális túlnyúló terhelés nem lehet több 500 N-nél. MEGJEGYZÉS! Utánfutó használata előtt kérjen információt biztosítójától. MEGJEGYZÉS! A gép közúti közlekedésre nem alkalmas. 4 BEINDÍTÁS ÉS ÜZEMELTETÉS A gép csak akkor üzemeltethető, ha a motorház zárva van. Égési sérüléseket és zúzódásokat szenvedhet! 4.1ÜzemanyagfeltöltésMindig ólommentes üzemanyagot használjon. Soha ne...
Page 10
71 MAGYARHU 4.4 Indítás1. Nyissa ki az üzemanyagcsapot. Lásd: 10. 2. Ellenőrizze, hogy az indítókábel csatlakozik-e (az indítókábelek csatlakoznak-e) a gyújtógyertyá(k)hoz. 3. Ellenőrizze, hogy a közlőmű ki legyen kapcsolva. 4. Ne hagyja a lábát a gázpedálon. 5. Nyissa ki teljesen a fojtószelepet. Hideg motor indítása — teljesen húzza ki a szivatót. Meleg motor indítása – a szivatót be kell tolni. 6. Teljesen nyomja le a kuplung-fékpedált. 7. Fordítsa el az indítókulcsot és indítsa be a...
