Page 31
31 DANSKDA 5.10.1 Opladning med motoren I første omgang kan batteriet oplades ved hjælp af motorens generator på følgende måde: 1. Montér batteriet i henhold til nedenstående. 2. Placér maskinen udendørs eller montér en ud- sugningsanordning til udstødningsgassen. 3. Start motoren i henhold til instruktionerne i brugsanvisningen. 4. Kør motoren uden uafbrudt uden stop i 45 mi- nutter. 5. Stop motoren, og batteriet er fuldt opladet. 5.10.2 Opladning med batterilader Ved opladning med batterilader skal...
Page 32
32 DANSKDA 5.14 SmøringAlle smørepunkter vist i nedenstående tabel skal smøres for hver 50 timers drift samt efter hver vask. 5.15 SikringerHvis nogen af nedenstående fejl opstår, udskiftes den relevante sikring. Se fig. 9. 6 PATENT - MODELBESKYT-TELSE Nærværende maskine eller dele heraf er omfattet af følgende patent- og modelbeskyttelse: SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1. ØVRIGT NORDISK MILJØMÆRKNING...
Page 33
33 NORSKNO 1 GENERELT Dette symbolet betyr ADVARSEL. Hvis du ikke følger instruksjonene nøye, kan det føre til alvorlig personskade og/eller materiell skade. Før start må denne bruksanvisningen og den medfølgende trykksaken SIK- KERHETSFORSKRIFTER leses nøye. 1.1 SYMBOLERFølgende symboler finnes på maskinen for å minne om den forsiktighet og oppmerksomhet som kre- ves ved bruk og vedlikehold. Symbolene betyr: Advarsel! Les instruksjonsboken og sikkerhetsma- nualen før maskinen tas i bruk....

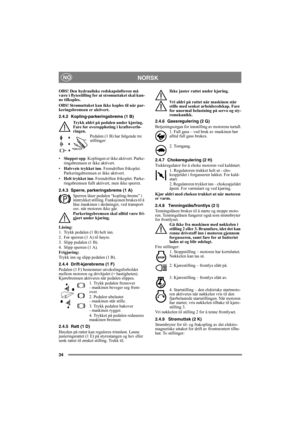

Page 34
34 NORSKNO OBS! Den hydrauliske redskapsløfteren må være i flytestilling for at strømuttaket skal kun- ne tilkoples. OBS! Strømuttaket kan ikke koples til når par- keringsbremsen er aktivert. 2.4.2 Kopling-parkeringsbrems (1 B) Trykk aldri på pedalen under kjøring. Fare for overoppheting i kraftoverfø- ringen. Pedalen (1 B) har følgende tre stillinger: •Sluppet opp. Koplingen er ikke aktivert. Parke- ringsbremsen er ikke aktivert. •Halvveis trykket inn. Fremdriften frikoplet. Parkeringsbremsen er...
Page 35
35 NORSKNO 1. Trykk på strømbryterens fremre del – strømuttaket koples til. Symbolet lyser. 2. Trykk på strømbryterens bakre del – strømuttaket koples fra. 2.4.10 Timeteller (3 P) Viser antall driftstimer. Fungerer bare når motoren er i gang. 2.4.11 Hastighetsregulering (2 N) Strømbryter for aktivering av hastighetsregulerin- gen. Hastighetsreguleringen låser pedalen (1 F) i ønsket stilling. 1. Trykk inn pedalen (1 F) til ønsket has- tighet oppnås. Trykk deretter på strømbry- terens fremre del for å...
Page 36
36 NORSKNO 4 START OG KJØRING Maskinen må ikke brukes uten at mot- orpanseret er lukket og låst. Fare for brannskader og klemskader. 4.1 Fylling av bensinBruk alltid ren, blyfri bensin. Oljeblandet 2-takts- bensin må ikke brukes. Tanken rommer 14 liter. Det er lett å lese av nivået gjennom den transparente tanken. OBS! Vanlig blyfri bensin er å betrakte som fersk- vare og må ikke lagres i mer enn 30 dager. Bruk gjerne miljøvennlig bensin av typen alkylat. Denne typen bensin har en sammensetning som er...
Page 37
37 NORSKNO 4.4 Start1. Åpne bensinkranen. Se 10. 2. Kontroller at tennkabelen/tennkablene er mon- tert på tennpluggen/tennpluggene. 3. Kontroller at strømuttaket er frakoplet. 4. Hold ikke foten på kjørepedalen. 5. Still gassreguleringen på full gass. Kaldstart – trekk chokereguleringen så langt ut som den går. Varmstart – chokereguleringen skal være skjø- vet inn. 6. Trykk pedalen kopling-brems helt inn. 7. Vri om startnøkkelen og start motoren. 8 Når motoren har startet skyver du...
Page 38
38 NORSKNO 5.2 KlargjøringAlt service- og vedlikeholdsarbeid skal utføres når maskinen står stille med motoren slått av. Unngå at maskinen ruller ved å alltid kople til parkeringsbremsen. Stopp motoren. Unngå at motoren starter utilsiktet ved å løsne tennkabelen/tennkablene fra tennpluggen/tennpluggene og ta start- nøkkelen ut av tenningslåsen. 5.3 DekktrykkJuster lufttrykket i dekkene som følger: Foran: 0,6 bar (9 psi). Bak: 0,4 bar (6 psi). 5.4 Bytte av motoroljeSkift motorolje første gang etter...
Page 39
39 NORSKNO 4. Plasser et oppsamlingskar under bakakselen og et under forakselen. 5. Demonter 2 tappeplugger fra hver av akslene. Bruk en 12 mm pipenøkkel. Se figur 15. 6. Ta av påfyllingslokket på oljetanken. 7. Rengjør området rundt filteret til hydraulikkret- sen og demonter filteret. Se figur 16 A. 8. La all oljen renne ut i oppsamlingskaret. 9. Lever oljen til deponering i overensstemmelse med lokale regler. 5.7.3 Rengjøring av tankfilter 1. Trykk filterhylsen (17 F) ned i overdelen på tan- ken og...
Page 40
40 NORSKNO 4. Kjør motoren uten stopp, kontinuerlig i 45 mi- nutter. 5. Stopp motoren og batteriet er helt oppladet. 5.10.2 Lading med batterilader Ved lading med batterilader må det brukes en lader med konstant spenning. Kontakt forhandleren for innkjøp av batterilader med konstant spenning. Batteriet kan skades hvis du bruker en batteri- lader av standardtype. 5.10.3 Demontering/montering Batteriet er plassert under tanken. For å komme til batteriet må du først demontere bensintanken, slik: 1. Åpne...
