Stiga Lawn Mower PARK Diesel, Diesel 4WD Instruction Manual Finnish Version

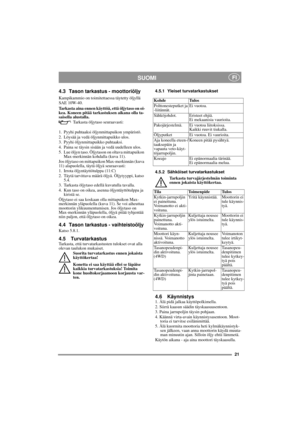

21
SUOMI FI
4.3 Tason tarkastus - moottoriöljy
Kampikammio on toimitettaessa täytetty öljyllä
SAE 10W-40.
Tarkasta aina ennen käyttöä, että öljytaso on oi-
kea. Koneen pitää tarkastuksen aikana olla ta-
saisella alustalla.
Tarkasta öljytaso seuraavasti:
1. Pyyhi puhtaaksi öljynmittapuikon ympäristö.
2. Löysää ja vedä öljynmittapuikko ulos.
3. Pyyhi öljynmittapuikko puhtaaksi.
4. Paina se täysin sisään ja vedä uudelleen ulos.
5. Lue öljyn taso. Öljytason on oltava mittapuikon
Max-merkinnän kohdalla...

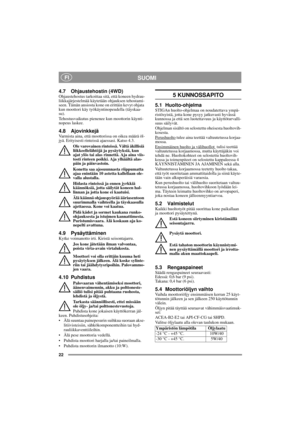

22
SUOMI FI
4.7 Ohjaustehostin (4WD)Ohjaustehostus tarkoittaa sitä, että koneen hydrau-
liikkajärjestelmää käytetään ohjauksen tehostami-
seen. Tämän ansiosta kone on erittäin kevyt ohjata
kun moottori käy työkäyntinopeudella (täyskaa-
su).
Tehostusvaikutus pienenee kun moottorin käynti-
nopeus laskee.
4.8 AjovinkkejäVarmista aina, että moottorissa on oikea määrä öl-
jyä. Erityisesti rinteissä ajaessasi. Katso 4.3.
Ole varovainen rinteissä. Vältä äkillisiä
liikkeellelähtöjä ja pysäytyksiä, kun
ajat...

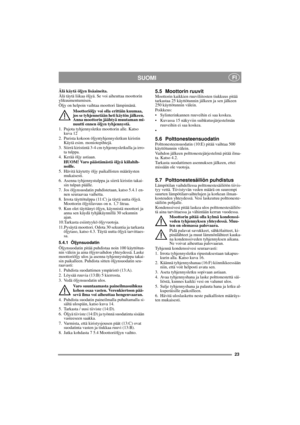

23
SUOMI FI
Älä käytä öljyn lisäaineita.
Älä täytä liikaa öljyä. Se voi aiheuttaa moottorin
ylikuumentumisen.
Öljy on helpoin vaihtaa moottori lämpimänä.
Moottoriöljy voi olla erittäin kuumaa,
jos se tyhjennetään heti käytön jälkeen.
Anna moottorin jäähtyä muutaman mi-
nuutti ennen öljyn tyhjennystä.
1.  Pujota tyhjennysletku moottorin alle. Katso
kuva 12
2. Purista kokoon öljyntyhjennysletkun kiristin
Käytä esim. moniotepihtejä.
3.  Siirrä kiristintä 3-4 cm tyhjennysletkulla ja irro-
ta tulppa.
4....

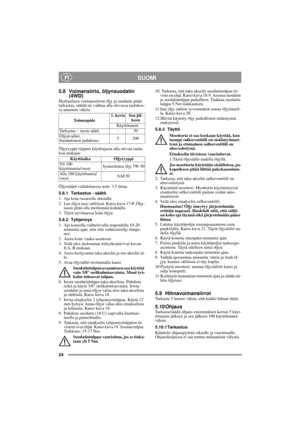

24
SUOMI FI
5.8 Voimansiirto, öljynsuodatin
(4WD)
Hydraulisen voimansiirron öljy ja suodatin pitää
tarkastaa, säätää tai vaihtaa alla olevassa taulukos-
sa annetuin välein.
Öljytyyppi riippuu käyttöajasta alla olevan taulu-
kon mukaan:
Öljymäärä vaihdettaessa noin  3,5 litraa.
5.8.1 Tarkastus - säätö
1. Aja kone tasaiselle alustalle.
2. Lue öljyn taso säiliössä. Katso kuva 17:P. Öljy-
tason pitää olla merkinnän kohdalla.
3. Täytä tarvittaessa lisää öljyä.
5.8.2 Tyhjennys
1. Aja koneella vaihtelevalla...

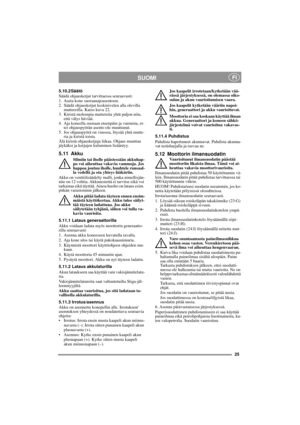

25
SUOMI FI
5.10.2Säätö
Säädä ohjausketjut tarvittaessa seuraavasti:
1. Aseta kone suoraanajoasentoon.
2. Säädä ohjausketjut keskinivelen alla olevilla
muttereilla. Katso kuva 22.
3. Kiristä molempia muttereita yhtä paljon niin,
että välys häviää.
4. Aja koneella suoraan eteenpäin ja varmista, et-
tei ohjauspyörän asento ole muuttunut.
5. Jos ohjauspyörä on vinossa, löysää yhtä mutte-
ria ja kiristä toista.
Älä kiristä ohjausketjuja liikaa. Ohjaus muuttuu
jäykäksi ja ketjujen kuluminen lisääntyy.
5.11...

26
SUOMI FI
5.13 IlmanottoKatso 10:W. Moottori on ilmajäähdytteinen. Jääh-
dytysjärjestelmän tukkeutuminen vaurioittaa
moottoria. Puhdista moottorin ilmanotto 50 käyt-
tötunnin välein. Perushuollon yhteydessä suorite-
taan täydellisempi jäähdytysjärjestelmän
puhdistus.
5.14 VoiteluKaikki seuraavan taulukon voitelupisteet on voi-
deltava 50 käyttötunnin välien sekä jokaisen pesun
jälkeen.
5.15 VarokkeetJos jokin seuraavista vioista ilmenee, uusi kysei-
nen varoke. Katso kuva 29/30.
6 PATENTTI -...
