Stiga Lawn Mower PARK Farmer Instruction Manual Italian Version

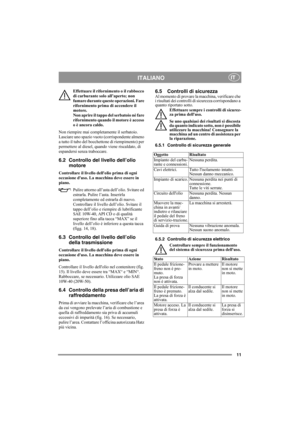

11
ITALIANOIT
Effettuare il rifornimento o il rabbocco
di carburante solo all’aperto; non
fumare durante queste operazioni. Fare
rifornimento prima di accendere il
motore.
Non aprire il tappo del serbatoio né fare
rifornimento quando il motore è acceso
o è ancora caldo.
Non riempire mai completamente il serbatoio.
Lasciare uno spazio vuoto (corrispondente almeno
a tutto il tubo del bocchettone di riempimento) per
permettere al diesel, quando viene riscaldato, di
espandersi senza traboccare....

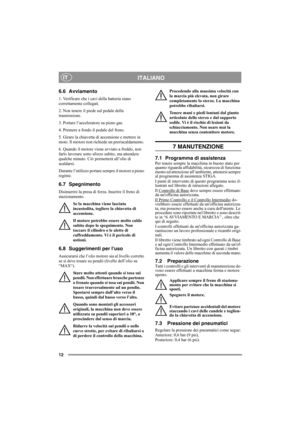

12
ITALIANOIT
6.6 Avviamento
1. Verificare che i cavi della batteria siano
correttamente collegati.
2. Non tenere il piede sul pedale della
trasmissione.
3. Portare l’acceleratore su pieno gas.
4. Premere a fondo il pedale del freno.
5. Girare la chiavetta di accensione e mettere in
moto. Il motore non richiede un preriscaldamento.
6. Quando il motore viene avviato a freddo, non
farlo lavorare sotto sforzo subito, ma attendere
qualche minuto. Ciò permetterà all’olio di
scaldarsi.
Durante...

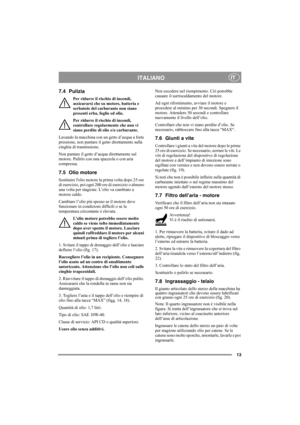

13
ITALIANOIT
7.4 Pulizia
Per ridurre il rischio di incendi,
assicurarsi che su motore, batteria e
serbatoio del carburante non siano
presenti erba, foglie ed olio.
Per ridurre il rischio di incendi,
controllare regolarmente che non vi
siano perdite di olio e/o carburante.
Lavando la macchina con un getto d’acqua a forte
pressione, non puntare il getto direttamente sulla
cinghia di trasmissione.
Non puntare il getto d’acqua direttamente sul
motore. Pulirlo con una spazzola o con aria...

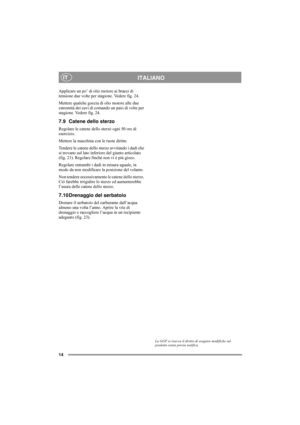

14
ITALIANOIT
Applicare un po’ di olio motore ai bracci di
tensione due volte per stagione. Vedere fig. 24.
Mettere qualche goccia di olio motore alle due
estremità dei cavi di comando un paio di volte per
stagione. Vedere fig. 24.
7.9 Catene dello sterzo
Regolare le catene dello sterzo ogni 50 ore di
esercizio.
Mettere la macchina con le ruote diritte.
Tendere le catene dello sterzo avvitando i dadi che
si trovano sul lato inferiore del giunto articolato
(fig. 21). Regolare finché non vi è più...

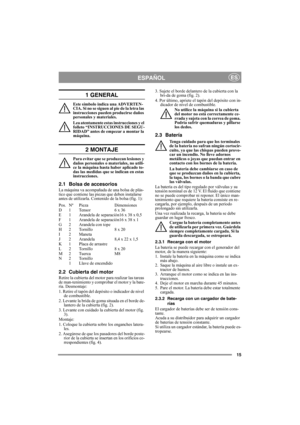

15
ESPAÑOLES
1 GENERAL
Este símbolo indica una ADVERTEN-
CIA. Si no se siguen al pie de la letra las
instrucciones pueden producirse daños
personales y materiales.
Lea atentamente estas instrucciones y el
folleto “INSTRUCCIONES DE SEGU-
RIDAD” antes de empezar a montar la
máquina.
2 MONTAJE
Para evitar que se produzcan lesiones y
daños personales o materiales, no utili-
ce la máquina hasta haber aplicado to-
das las medidas que se indican en estas
instrucciones.
2.1 Bolsa de accesorios
La máquina...

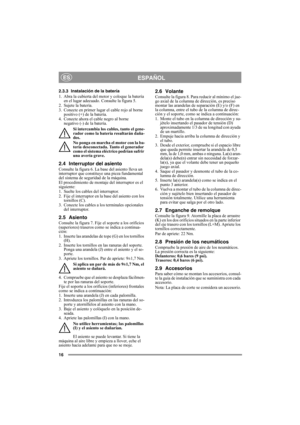

16
ESPAÑOLES
2.3.3 Instalación de la batería
1. Abra la cubierta del motor y coloque la batería
en el lugar adecuado. Consulte la figura 5.
2. Sujete la batería.
3. Conecte en primer lugar el cable rojo al borne
positivo (+) de la batería.
4. Conecte ahora el cable negro al borne
negativo (-) de la batería.
Si intercambia los cables, tanto el gene-
rador como la batería resultarán daña-
dos.
No ponga en marcha el motor con la ba-
tería desconectada. Tanto el generador
como el sistema eléctrico...

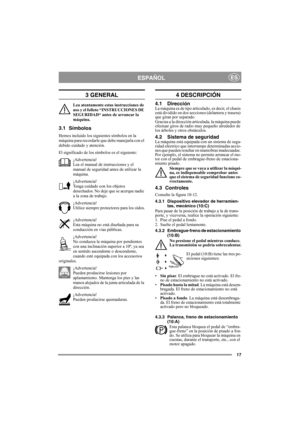

17
ESPAÑOLES
3 GENERAL
Lea atentamente estas instrucciones de
uso y el folleto “INSTRUCCIONES DE
SEGURIDAD“ antes de arrancar la
máquina.
3.1 Símbolos
Hemos incluido los siguientes símbolos en la
máquina para recordarle que debe manejarla con el
debido cuidado y atención.
El significado de los símbolos es el siguiente:
¡Advertencia!
Lea el manual de instrucciones y el
manual de seguridad antes de utilizar la
máquina.
¡Advertencia!
Tenga cuidado con los objetos
desechados. No deje que se acerque...

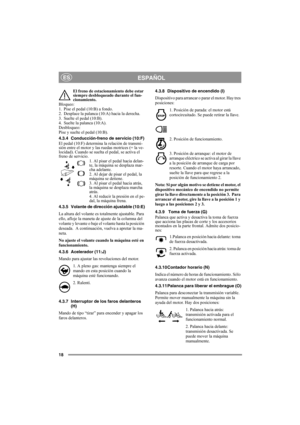

18
ESPAÑOLES
El freno de estacionamiento debe estar
siempre desbloqueado durante el fun-
cionamiento.
Bloqueo:
1. Pise el pedal (10:B) a fondo.
2. Desplace la palanca (10:A) hacia la derecha.
3. Suelte el pedal (10:B).
4. Suelte la palanca (10:A).
Desbloqueo:
Pise y suelte el pedal (10:B).
4.3.4 Conducción-freno de servicio (10:F)
El pedal (10:F) determina la relación de transmi-
sión entre el motor y las ruedas motrices (= la ve-
locidad). Cuando se suelta el pedal, se activa el
freno de servicio.
1....

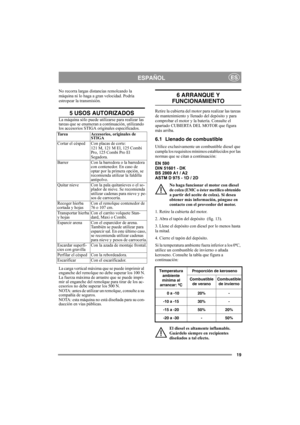

19
ESPAÑOLES
No recorra largas distancias remolcando la
máquina ni lo haga a gran velocidad. Podría
estropear la transmisión.
5 USOS AUTORIZADOS
La máquina sólo puede utilizarse para realizar las
tareas que se enumeran a continuación, utilizando
los accesorios STIGA originales especificados.
La carga vertical máxima que se puede imprimir al
enganche del remolque no debe superar los 100 N.
La fuerza máxima de arrastre que se puede impri-
mir al enganche del remolque para tirar de los ac-
cesorios no...

20
ESPAÑOLES
Llene siempre el depósito al aire libre y
no fume cuando esté repostando. Ponga
el combustible antes de arrancar el
motor.
No quite el tapón del depósito ni eche el
combustible con el motor en marcha o
cuando esté todavía caliente.
No llene nunca el depósito hasta arriba. Deje un
espacio vacío (equivalente por lo menos a todo el
tubo de admisión de combustible) para permitir
que el diesel se expanda al calentarse sin que se
derrame.
6.2 Comprobación del nivel de
aceite
Compruebe...
