Stiga Lawn Mower PARK Farmer Instruction Manual Italian Version

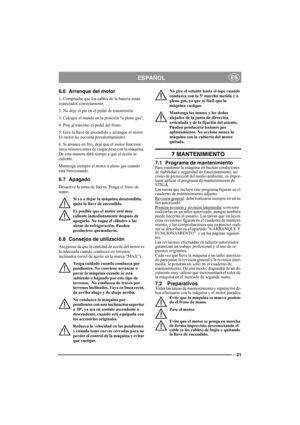

21
ESPAÑOLES
6.6 Arranque del motor
1. Compruebe que los cables de la batería están
conectados correctamente.
2. No deje el pie en el pedal de transmisión.
3. Coloque el mando en la posición “a pleno gas”.
4. Pise al máximo el pedal del freno.
5. Gire la llave de encendido y arranque el motor.
El motor no necesita precalentamiento.
6. Si arranca en frío, deje que el motor funcione
unos minutos antes de cargar peso con la máquina.
De esta manera dará tiempo a que el aceite se
caliente.
Mantenga...

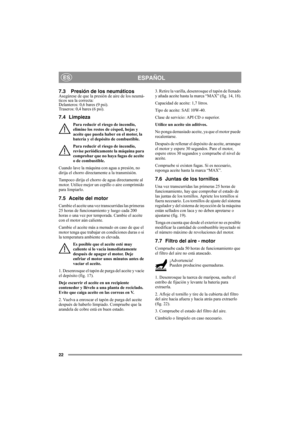

22
ESPAÑOLES
7.3 Presión de los neumáticosAsegúrese de que la presión de aire de los neumá-
ticos sea la correcta:
Delanteros: 0,6 bares (9 psi).
Traseros: 0,4 bares (6 psi).
7.4 Limpieza
Para reducir el riesgo de incendio,
elimine los restos de césped, hojas y
aceite que pueda haber en el motor, la
batería y el depósito de combustible.
Para reducir el riesgo de incendio,
revise periódicamente la máquina para
comprobar que no haya fugas de aceite
o de combustible.
Cuando lave la máquina con agua...

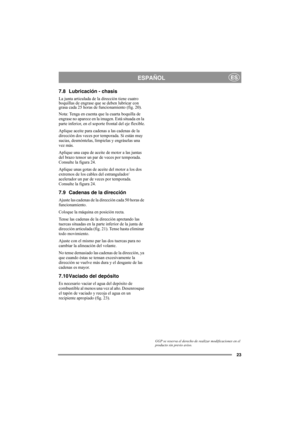

23
ESPAÑOLES
7.8 Lubricación - chasis
La junta articulada de la dirección tiene cuatro
boquillas de engrase que se deben lubricar con
grasa cada 25 horas de funcionamiento (fig. 20).
Nota: Tenga en cuenta que la cuarta boquilla de
engrase no aparece en la imagen. Está situada en la
parte inferior, en el soporte frontal del eje flexible.
Aplique aceite para cadenas a las cadenas de la
dirección dos veces por temporada. Si están muy
sucias, desmóntelas, límpielas y engráselas una
vez más.
Aplique...

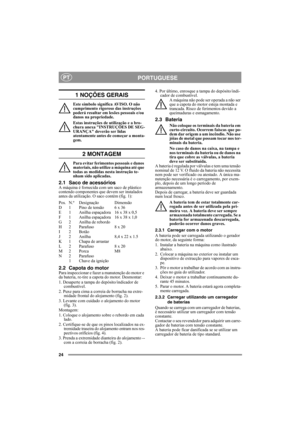

24
PORTUGUESEPT
1 NOÇÕES GERAIS
Este símbolo significa AVISO. O não
cumprimento rigoroso das instruções
poderá resultar em lesões pessoais e/ou
danos na propriedade.
Estas instruções de utilização e a bro-
chura anexa INSTRUÇÕES DE SEG-
URANÇA deverão ser lidas
atentamente antes de começar a monta-
gem.
2 MONTAGEM
Para evitar ferimentos pessoais e danos
materiais, não utilize a máquina até que
todas as medidas nesta instrução te-
nham sido aplicadas.
2.1 Saco de acessóriosA máquina é fornecida com...

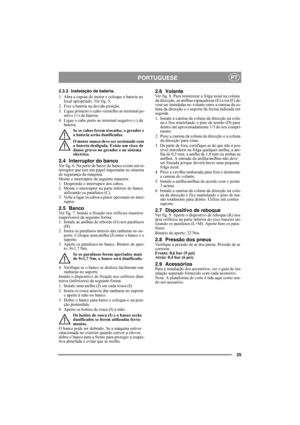

25
PORTUGUESEPT
2.3.3 Instalação da bateria.
1. Abra a capota do motor e coloque a bateria no
local apropriado. Ver fig. 5.
2. Fixe a bateria na devida posição.
3. Ligue primeiro o cabo vermelho ao terminal po-
sitivo (+) da bateria.
4. Ligue o cabo preto ao terminal negativo (-) da
bateria.
Se os cabos forem trocados, o gerador e
a bateria serão danificados.
O motor nunca deve ser accionado com
a bateria desligada. Existe um risco de
danos graves no gerador e no sistema
eléctrico.
2.4 Interruptor...

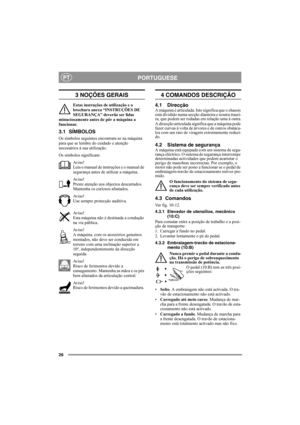

26
PORTUGUESEPT
3 NOÇÕES GERAIS
Estas instruções de utilização e a
brochura anexa “INSTRUÇÕES DE
SEGURANÇA” deverão ser lidas
minuciosamente antes de pôr a máquina a
funcionar.
3.1 SÍMBOLOS
Os símbolos seguintes encontram-se na máquina
para que se lembre do cuidado e atenção
necessários à sua utilização.
Os símbolos significam:
Av i s o !
Leia o manual de instruções e o manual de
segurança antes de utilizar a máquina.
Av i s o !
Preste atenção aos objectos descartados.
Mantenha os curiosos...

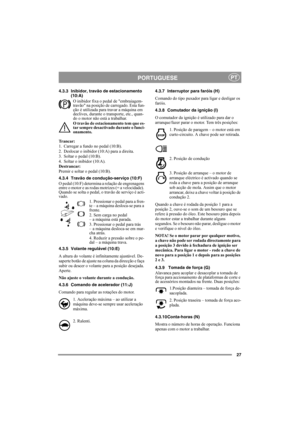

27
PORTUGUESEPT
4.3.3 Inibidor, travão de estacionamento
(10:A)
O inibidor fixa o pedal de embraiagem-
travão na posição de carregado. Esta fun-
ção é utilizada para travar a máquina em
declives, durante o transporte, etc., quan-
do o motor não está a trabalhar.
O travão de estacionamento tem que es-
tar sempre desactivado durante o funci-
onamento.
Trancar:
1. Carregar a fundo no pedal (10:B).
2. Deslocar o inibidor (10:A) para a direita.
3. Soltar o pedal (10:B).
4. Soltar o inibidor (10:A)....

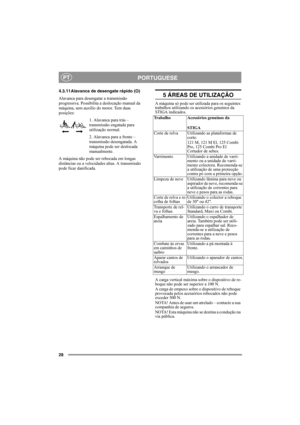

28
PORTUGUESEPT
4.3.11Alavanca de desengate rápido (O)
Alavanca para desengatar a transmissão
progressiva. Possibilita a deslocação manual da
máquina, sem auxílio do motor. Tem duas
posições:
1. Alavanca para trás –
transmissão engatada para
utilização normal.
2. Alavanca para a frente –
transmissão desengatada. A
máquina pode ser deslocada
manualmente.
A máquina não pode ser rebocada em longas
distâncias ou a velocidades altas. A transmissão
pode ficar danificada. 5 ÁREAS DE UTILIZAÇÃO
A...

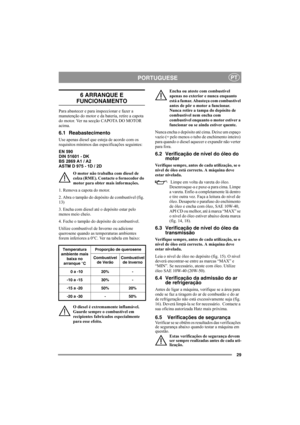

29
PORTUGUESEPT
6 ARRANQUE E
FUNCIONAMENTO
Para abastecer e para inspeccionar e fazer a
manutenção do motor e da bateria, retire a capota
do motor. Ver na secção CAPOTA DO MOTOR
acima.
6.1 Reabastecimento
Use apenas diesel que esteja de acordo com os
requisitos mínimos das especificações seguintes:
EN 590
DIN 51601 - DK
BS 2869 A1 / A2
ASTM D 975 - 1D / 2D
O motor não trabalha com diesel de
colza (RME). Contacte o fornecedor do
motor para obter mais informações.
1. Remova a capota do motor.
2....

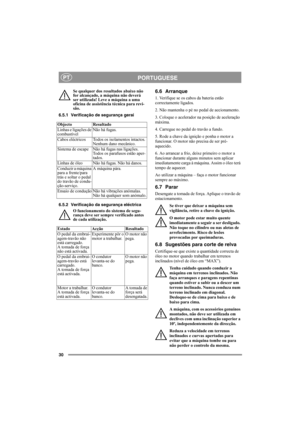

30
PORTUGUESEPT
Se qualquer dos resultados abaixo não
for alcançado, a máquina não deverá
ser utilizada! Leve a máquina a uma
oficina de assistência técnica para revi-
são.
6.5.1 Verificação de segurança gerai
6.5.2 Verificação da segurança eléctrica
O funcionamento do sistema de segu-
rança deve ser sempre verificado antes
de cada utilização.6.6 Arranque
1. Verifique se os cabos da bateria estão
correctamente ligados.
2. Não mantenha o pé no pedal de accionamento.
3. Coloque o acelerador na...
