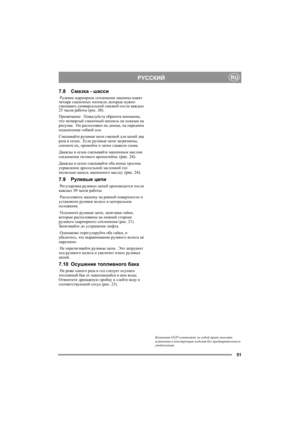

51
РУССКИЙRU
7.8Смазка - шасси
 Рулевое шарнирное сочленение машины имеет
четыре смазочных ниппеля, которые нужно
смазывать универсальной смазкой после каждых
25 часов работы (рис. 20).
Примечание:  Пожалуйста обратите внимание,
что четвертый смазочный ниппель не показан на
рисунке.  Он расположен на днище, на переднем
подшипнике гибкой оси.
Смазывайте рулевые цепи смазкой для цепей два
раза в сезон.  Если рулевые цепи загрязнены,
снимите их, промойте и затем смажьте снова.
Дважды в сезон...

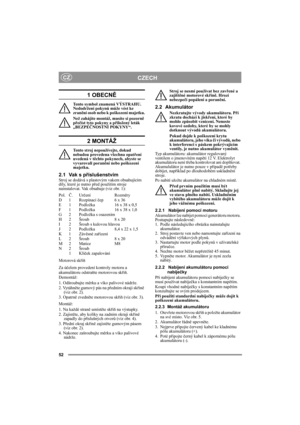

52
CZECHCZ
1 OBECNĚ
Tento symbol znamená VÝSTRAHU.
Nedodržení pokynů může vést ke
zranění osob nebo k poškození majetku.
Než zahájíte montáž, musíte si pozorně
přečíst tyto pokyny a přiložený leták
„BEZPEČNOSTNÍ POKYNY“.
2 MONTÁŽ
Tento stroj nepoužívejte, dokud
nebudou provedena všechna opatření
uvedená v těchto pokynech, abyste se
vyvarovali poranění nebo poškození
majetku.
2.1 Vak s příslušenstvímStroj se dodává s plastovým vakem obsahujícím
díly, které je nutno před použitím stroje...

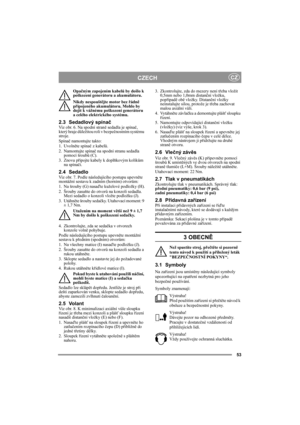

53
CZECHCZ
Opačným zapojením kabelů by došlo k
poškození generátoru a akumulátoru.
Nikdy nespouštějte motor bez řádně
připojeného akumulátoru. Mohlo by
dojít k vážnému poškození generátoru
a celého elektrického systému.
2.3 Sedadlový spínač Viz obr. 6. Na spodní straně sedadla je spínač,
který hraje důležitou roli v bezpečnostním systému
stroje.
Spínač namontujte takto:
1. Uvolněte spínač z kabelů.
2. Namontujte spínač na spodní stranu sedadla
pomocí šroubů (C).
3. Znovu připojte kabely k...

54

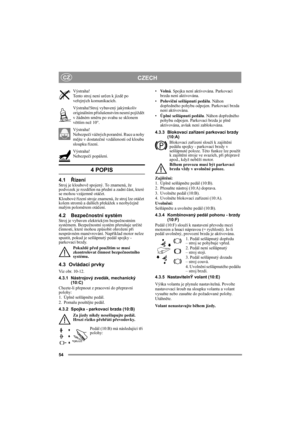

CZECHCZ
Výstraha!
Tento stroj není určen k jízdě po
veřejných komunikacích.
Výstraha!Stroj vybavený jakýmkoliv
originálním příslušenstvím nesmí pojíždět
v žádném směru po svahu se sklonem
větším než 10°.
Výstraha!
Nebezpečí vážných poranění. Ruce a nohy
mějte v dostatečné vzdálenosti od kloubu
sloupku řízení.
Výstraha!
Nebezpečí popálení.
4 POPIS
4.1ŘízeníStroj je kloubově spojený. To znamená, že
podvozek je rozdělen na přední a zadní část, které
se mohou vzájemně otáčet.
Kloubové řízení...

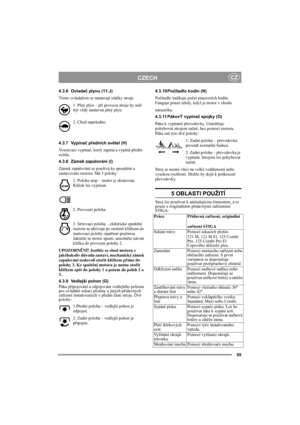

55
CZECHCZ
4.3.6 Ovladač plynu (11:J)
Tímto ovladačem se nastavují otáčky stroje.
1. Plný plyn – při provozu stroje by měl
být vždy nastaven plný plyn.
2. Chod naprázdno
4.3.7 Vypínač předních světel (H)
Vysouvací vypínač, který zapíná a vypíná přední
světla.
4.3.8 Zámek zapalování (I)
Zámek zapalování se používá ke spouštění a
zastavování motoru. Má 3 polohy:
1. Poloha stop – motor je zkratován.
Klíček lze vyjmout.
2. Provozní poloha
3. Strtovací poloha – elektrické spuštění
motoru se aktivuje po...

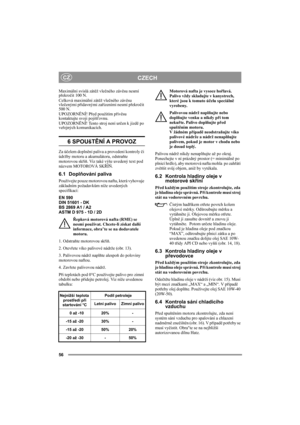

56
CZECHCZ
Maximální svislá zátěž vlečného závěsu nesmí
překročit 100 N.
Celková maximální zátěž vlečného závěsu
vlečenými přídavnými zařízeními nesmí překročit
500 N.
UPOZORNĚNÍ! Před použitím přívěsu
kontaktujte svoji pojišťovnu.
UPOZORNĚNÍ! Tento stroj není určen k jízdě po
veřejných komunikacích.
6 SPOUšTĚNÍ A PROVOZ
Za účelem doplnění paliva a provedení kontroly či
údržby motoru a akumulátoru, odstraňte
motorovou skříň. Viz také výše uvedený text pod
názvem MOTOROVÁ SKŘÍŇ.
6.1 Doplňování...

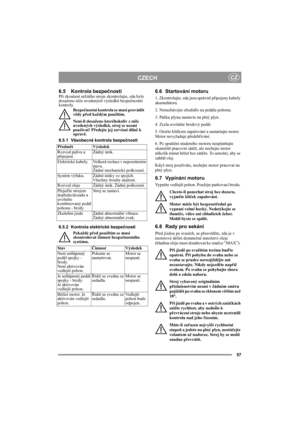

57
CZECHCZ
6.5 Kontrola bezpečnostiPři zkoušení určitého stroje zkontrolujte, zda bylo
dosaženo níže uvedených výsledků bezpečnostní
kontroly.
Bezpečnostní kontrola se musí provádět
vždy před každým použitím.
Není-li dosaženo kteréhokoliv z níže
uvedených výsledků, stroj se nesmí
používat! Předejte jej servisní dílně k
opravě.
6.5.1 Všeobecná kontrola bezpečnosti
6.5.2 Kontrola elektrické bezpečnosti
Pokaždé před použitím se musí
zkontrolovat činnost bezpečnostního
systému.6.6 Startování motoru...

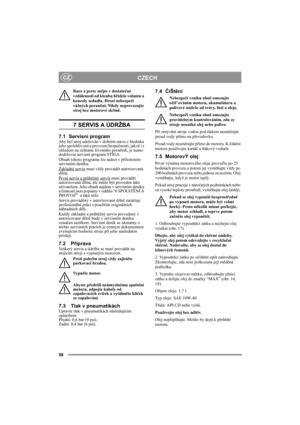

58
CZECHCZ
Ruce a prsty mějte v dostatečné
vzdálenosti od kloubu hřídele volantu a
konzoly sedadla. Hrozí nebezpečí
vážných poranění. Nikdy neprovozujte
stroj bez motorové skříně.
7 SERVIS A ÚDRŽBA
7.1 Servisní programAby byl stroj udržován v dobrém stavu z hlediska
jeho spolehlivosti a provozní bezpečnosti, jakož i s
ohledem na ochranu životního prostředí, je nutno
dodržovat servisní program STIGA.
Obsah tohoto programu lze nalézt v přiloženém
servisním deníku.
Základní servis
 musí vždy...

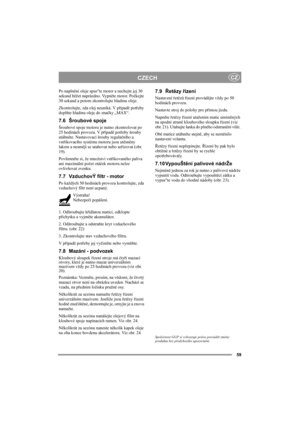

59
CZECHCZ
Po naplnění oleje spus″te motor a nechejte jej 30
sekund běžet naprázdno. Vypněte motor. Počkejte
30 sekund a potom zkontrolujte hladinu oleje.
Zkontrolujte, zda olej neuniká. V případě potřeby
doplňte hladinu oleje do značky „MAX“.
7.6 Šroubové spoje
Šroubové spoje motoru je nutno zkontrolovat po
25 hodinách provozu. V případě potřeby šrouby
utáhněte. Nastavovací šrouby regulačního a
vstřikovacího systému motoru jsou utěsněny
lakem a nesmějí se utahovat nebo seřizovat (obr.
19)....

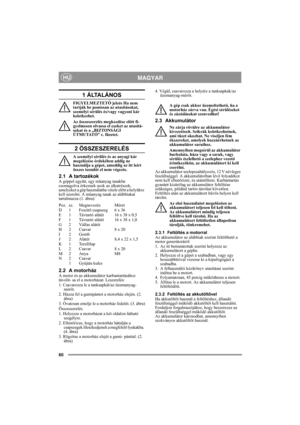

60
MAGYARHU
1 ÁLTALÁNOS
FIGYELMEZTETŐ jelzés Ha nem
tartják be pontosan az utasításokat,
személyi sérülés és/vagy vagyoni kár
keletkezhet.
Az összeszerelés megkezdése előtt fi-
gyelmesen olvassa el ezeket az utasítá-
sokat és a „BIZTONSÁGI
ÚTMUTATÓ” c. füzetet.
2 ÖSSZESZERELÉS
A személyi sérülés és az anyagi kár
megelőzése érdekében addig ne
használja a gépet, ameddig az itt leírt
összes teendőt el nem végezte.
2.1 A tartozékokA géppel együtt, egy műanyag tasakba
csomagolva érkeznek azok az...
