Stiga Lawn Mower PARK Farmer Instruction Manual Russian Version
Here you can view all the pages of manual Stiga Lawn Mower PARK Farmer Instruction Manual Russian Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK FARMER 8211-0552-01
Page 2
2 C 1 3 52 4 6
Page 3
3 J G H JI M L K G I H J D E, F A B CF D E O N 7 9 118 10 12
Page 4
4 max min 13 15 1714 16 18

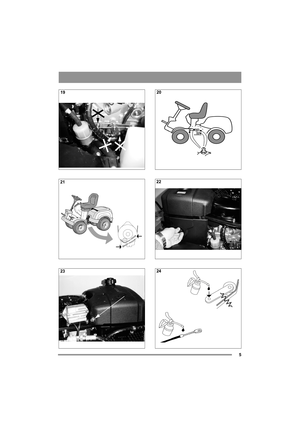

Page 5
5 19 21 2320 22 24

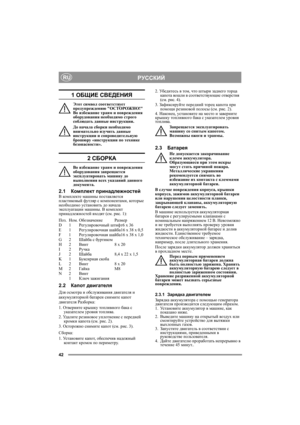

Page 6
42 РУССКИЙRU 1 ОБЩИЕ СВЕДЕНИЯ Этот символ соответствует предупреждению ОСТОРОЖНО! Во избежание травм и повреждения оборудования необходимо строго соблюдать данные инструкции. До начала сборки необходимо внимательно изучить данные инструкции и сопроводительную брошюру «инструкции по технике безопасности». 2 СБОPКА Во избежание травм и повреждения оборудования запрещается эксплуатировать машину до выполнения всех указаний данного документа. 2.1Комплект пpинадлежностейВ комплекте машины...
Page 7
43 РУССКИЙRU 5.Остановите двигатель. Теперь аккумуляторная батарея полностью заряжена. 2.3.2Зарядка с помощью зарядного устройства При зарядке с помощью зарядного устройства следует использовать зарядное устройство с постоянным напряжением. Для приобретения зарядного устройства с постоянным напряжением обратитесь к Вашему дилеру. При зарядке от стандартного автомобильного зарядного устройства аккумуляторная батарея может выйти из строя. 2.3.3Ус т а н о в к а аккумуляторной батареи. 1.Откройте...

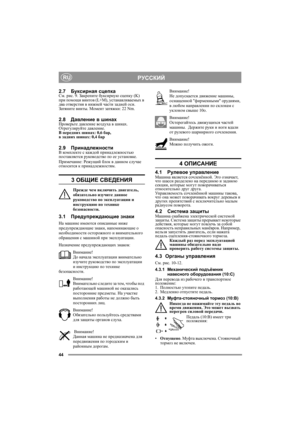

Page 8
44 РУССКИЙRU 2.7Буксирная сцепкаСм. рис. 9. Закрепите буксирную сцепку (K) при помощи винтов (L+M), устанавливаемых в два отверстия в нижней части задней оси. Затяните винты. Момент затяжки: 22 Nm. 2.8Давление в шинахПроверьте давление воздуха в шинах. Отрегулируйте давление. В передних шинах: 0,6 бар, в задних шинах: 0,4 бар 2.9ПpинадлежностиВ комплекте с каждой принадлежностью поставляется руководство по ее установке. Примечание: Режущий блок в данном случае относится к принадлежностям. 3 ОБЩИЕ...

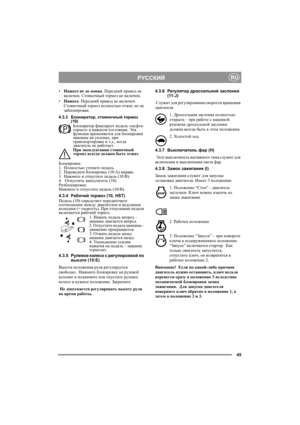

Page 9
45 РУССКИЙRU •Нажато не до конца. Передний привод не включен. Стояночный тормоз не включен. •Нажато. Передний привод не включен. Стояночный тормоз полностью отжат, но не заблокирован. 4.3.3Блокиратор, стояночный тормоз (10) Блокиратор фиксирует педаль «муфта- тормоз» в нажатом состоянии. Эта функция применяется для блокировки машины на уклонах, при транспортировке и т.д., ко гда двигатель не работает. При эксплуатации стояночный тормоз всегда должен быть отжат. Блокировка: 1.Полностью утопите...

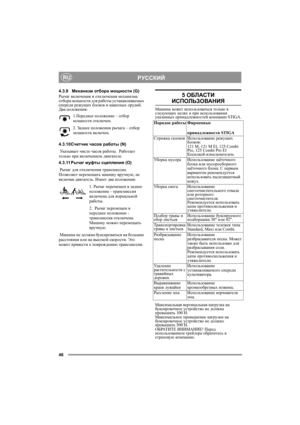

Page 10
46 РУССКИЙRU 4.3.9Механизм отбора мощности (G) Рычаг включения и отключения механизма отбора мощности для работы устанавливаемых спереди режущих блоков и навесных орудий. Два положения: 1.Переднее положение – отбор мощности отключен. 2. Заднее положении рычага – отбор мощности включен. 4.3.10Счетчик часов pаботы (N) Указывает число часов работы. Работает только при включенном двигателе. 4.3.11Рычаг муфты сцепления (O) Рычаг для отключения трансмиссии. Позволяет перемещать машину вручную, не...
