Stiga Lawn Mower PARK Farmer Instruction Manual Slovenian Version
Here you can view all the pages of manual Stiga Lawn Mower PARK Farmer Instruction Manual Slovenian Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK FARMER 8211-0552-01
Page 2
2 C 1 3 52 4 6
Page 3
3 J G H JI M L K G I H J D E, F A B CF D E O N 7 9 118 10 12
Page 4
4 max min 13 15 1714 16 18

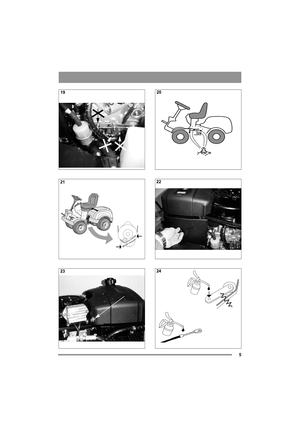

Page 5
5 19 21 2320 22 24

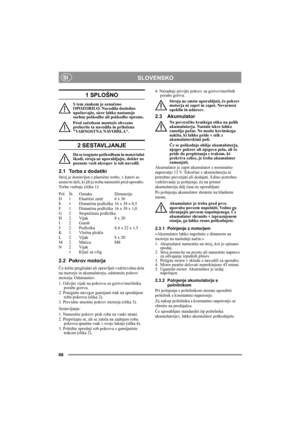

Page 6
68 SLOVENSKOSI 1 SPLOŠNO S tem znakom je označeno OPOZORILO. Navodila dosledno upoštevajte, sicer lahko nastanejo osebne poškodbe ali poškodbe opreme. Pred začetkom montaže obvezno preberite ta navodila in priložena VARNOSTNA NAVODILA. 2 SESTAVLJANJE Da se izognete poškodbam in materialni škodi, stroja ne uporabljajte, dokler ne poznate vseh ukrepov iz teh navodil. 2.1 Torba z dodatiki Stroj je dostavljen s plastično torbo, v kateri so sestavni deli, ki jih je treba namestiti pred uporabo. Torba...

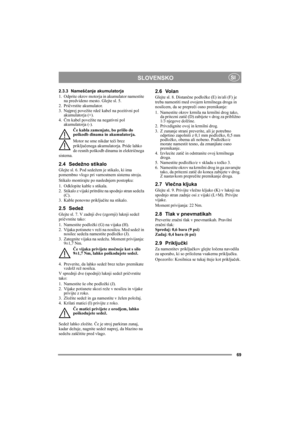

Page 7
69 SLOVENSKOSI 2.3.3 Nameščanje akumulatorja 1. Odprite okrov motorja in akumulator namestite na predvideno mesto. Glejte sl. 5. 2. Pričvrstite akumulator. 3. Najprej povežite rdeč kabel na pozitivni pol akumulatorja (+). 4.Črn kabel povežite na negativni pol akumulatorja (-). Če kabla zamenjate, bo prišlo do poškodb dinama in akumulatorja. Motor ne sme nikdar teči brez priključenega akumulatorja. Pride lahko do resnih poškodb dinama in električnega sistema. 2.4 Sedežno stikalo Glejte sl. 6. Pod...

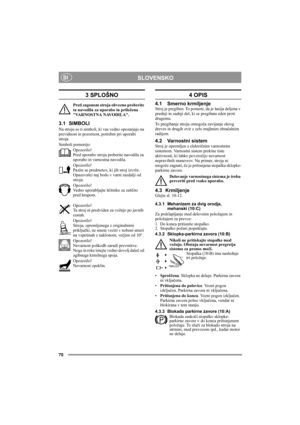

Page 8
70 SLOVENSKOSI 3 SPLOŠNO Pred zagonom stroja obvezno preberite ta navodila za uporabo in priložena VARNOSTNA NAVODILA. 3.1 SIMBOLI Na stroju so ti simboli, ki vas vedno opozarjajo na previdnost in pozornost, potrebni pri uporabi stroja. Simboli pomenijo: Opozorilo! Pred uporabo stroja preberite navodila za uporabo in varnostna navodila. Opozorilo! Pazite se predmetov, ki jih stroj izvrže. Opazovalci naj bodo v varni razdalji od stroja. Opozorilo! Vedno uporabljajte ščitnike za zaščito pred...

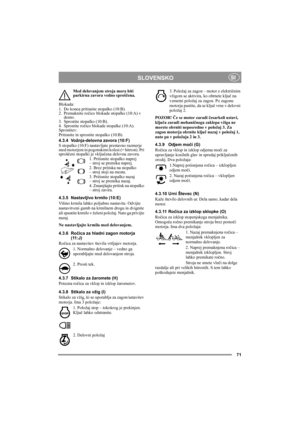

Page 9
71 SLOVENSKOSI Med delovanjem stroja mora biti parkirna zavora vedno sproščena. Blokada: 1. Do konca pritisnite stopalko (10:B). 2. Premaknite ročico blokade stopalke (10:A) v desno. 3. Sprostite stopalko (10:B). 4. Sprostite ročico blokade stopalke (10:A). Sprostitev: Pritisnite in sprostite stopalko (10:B). 4.3.4 Vožnja-delovna zavora (10:F) S stopalko (10:F) nastavljate prestavno razmerje med motorjem in pogonskimi kolesi (= hitrost). Pri sproščeni stopalki je vključena delovna zavora. 1....

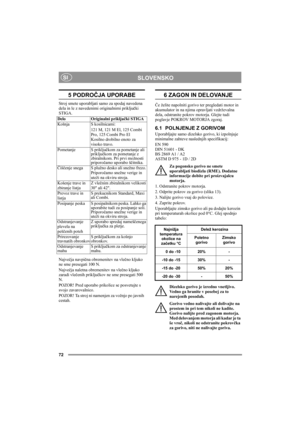

Page 10
72 SLOVENSKOSI 5 PODROČJA UPORABE Stroj smete uporabljati samo za spodaj navedena dela in le z navedenimi originalnimi priključki STIGA. Največja navpična obremenitev na vlečno kljuko ne sme presegati 100 N. Največja naletna obremenitev na vlečno kljuko zaradi vlečenih priključkov ne sme presegati 500 N. POZOR! Pred uporabo prikolice se posvetujte s svojo zavarovalnico. POZOR! Ta stroj ni namenjen za vožnjo po javnih cestah. 6 ZAGON IN DELOVANJE Če želite napolniti gorivo ter pregledati motor in...
