Stiga Lawn Mower PARK Farmer Instruction Manual Swedish Version
Here you can view all the pages of manual Stiga Lawn Mower PARK Farmer Instruction Manual Swedish Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK FARMER 8211-0551-01
Page 2
2 C 1 3 52 4 6
Page 3
3 J G H JI M L K G I H J D E, F A B CF D E O N 7 9 118 10 12
Page 4
4 max min 13 15 1714 16 18

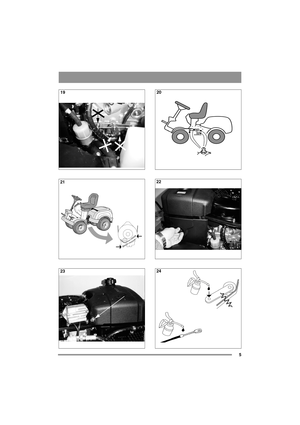

Page 5
5 19 21 2320 22 24

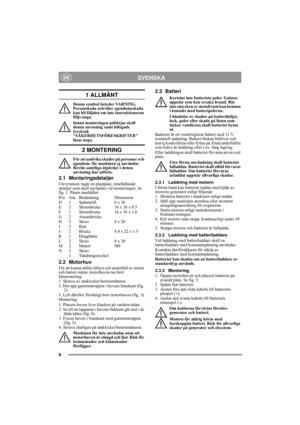

Page 6
6 SVENSKASE 1 ALLMÄNT Denna symbol betyder VARNING. Personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga. Innan monteringen påbörjas skall denna anvisning samt bifogade trycksak SÄKERHETSFÖRESKRIFTER läsas noga. 2 MONTERING För att undvika skador på personer och egendom, får maskinen ej användas förrän samtliga åtgärder i denna anvisning har utförts. 2.1 Monteringsdetaljer I leveransen ingår en plastpåse, innehållande detaljer som skall användas vid...

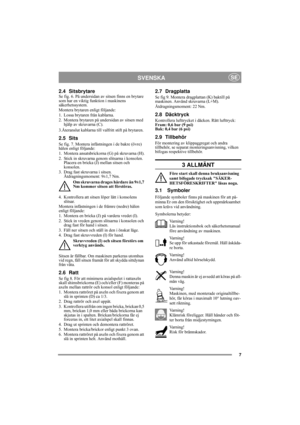

Page 7
7 SVENSKASE 2.4 SitsbrytareSe fig. 6. På undersidan av sitsen finns en brytare som har en viktig funktion i maskinens säkerhetssystem. Montera brytaren enligt följande: 1. Lossa brytaren från kablarna. 2. Montera brytaren på undersidan av sitsen med hjälp av skruvarna (C). 3.Återanslut kablarna till valfritt stift på brytaren. 2.5 Sits Se fig. 7. Montera infästningen i de bakre (övre) hålen enligt följande: 1. Montera ansatsbrickorna (G) på skruvarna (H). 2. Stick in skruvarna genom slitsarna i...

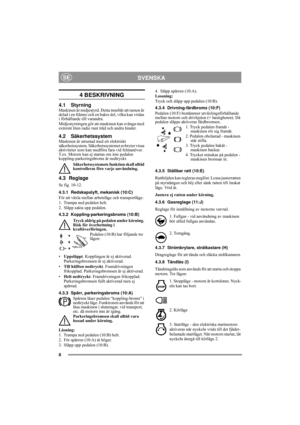

Page 8
8 SVENSKASE 4 BESKRIVNING 4.1 StyrningMaskinen är midjestyrd. Detta innebär att ramen är delad i en främre och en bakre del, vilka kan vridas i förhållande till varandra. Midjestyrningen gör att maskinen kan svänga med extremt liten radie runt träd och andra hinder. 4.2 Säkerhetssystem Maskinen är utrustad med ett elektriskt säkerhetssystem. Säkerhetssystemet avbryter vissa aktiviteter som kan medföra fara vid felmanöver. T.ex. Motorn kan ej startas om inte pedalen koppling-parkeringsbroms är...

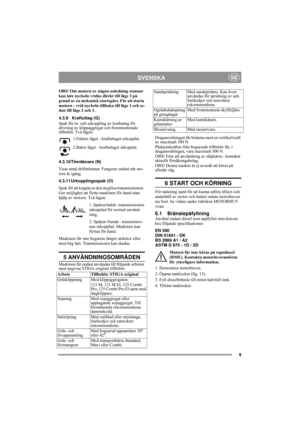

Page 9
9 SVENSKASE OBS! Om motorn av någon anledning stannar kan inte nyckeln vridas direkt till läge 3 på grund av en mekanisk startspärr. För att starta motorn - vrid nyckeln tillbaka till läge 1 och se- dan till läge 2 och 3. 4.3.9 Kraftuttag (G) Spak för in- och urkoppling av kraftuttag för drivning av klippaggregat och frontmonterade tillbehör. Två lägen: 1.Främre läget - kraftuttaget urkopplat. 2.Bakre läget - kraftuttaget inkopplat. 4.3.10Timräknare (N) Visar antal driftstimmar. Fungerar endast när...

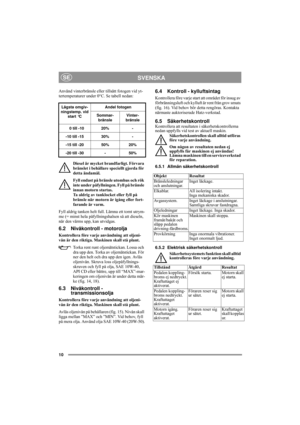

Page 10
10 SVENSKASE Använd vinterbränsle eller tillsätt fotogen vid yt- tertemperaturer under 0°C. Se tabell nedan: Diesel är mycket brandfarligt. Förvara bränslet i behållare speciellt gjorda för detta ändamål. Fyll endast på bränsle utomhus och rök inte under påfyllningen. Fyll på bränsle innan motorn startas. Ta aldrig av tanklocket eller fyll på bränsle när motorn är igång eller fort- farande är varm. Fyll aldrig tanken helt full. Lämna ett tomt utrym- me (= minst hela påfyllningshalsen så att...
