BenQ Ms619st Dutch Version Manual

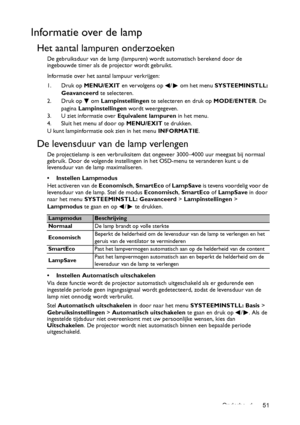

Onderhoud 51
Informatie over de lamp
Het aantal lampuren onderzoeken
De gebruiksduur van de lamp (lampuren) wordt automatisch berekend door de
ingebouwde timer als de projector wordt gebruikt.
Informatie over het aantal lampuur verkrijgen:
1. Druk op MENU/EXIT en vervolgens op  /  om het menu SYSTEEMINSTLL:
Geavanceerd te selecteren.
2. Druk op   om Lampinstellingen te selecteren en druk op MODE/ENTER. De
pagina Lampinstellingen wordt weergegeven.
3. U ziet informatie over Equivalent lampuren in het...

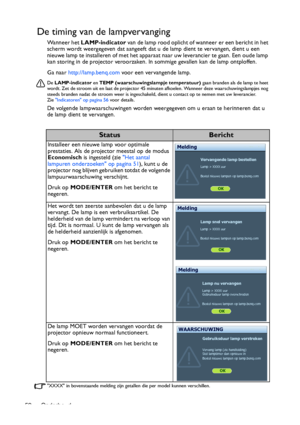

Onderhoud 52
De timing van de lampvervanging
Wanneer het LAMP-indicator van de lamp rood oplicht of wanneer er een bericht in het
scherm wordt weergegeven dat aangeeft dat u de lamp dient te vervangen, dient u een
nieuwe lamp te installeren of met het apparaat naar uw leverancier te gaan. Een oude lamp
kan storing in de projector veroorzaken. In sommige gevallen kan de lamp ontploffen.
Ga naar http://lamp.benq.com voor een vervangende lamp.
De LAMP-indicator en TEMP (waarschuwingslampje temperatuur)...

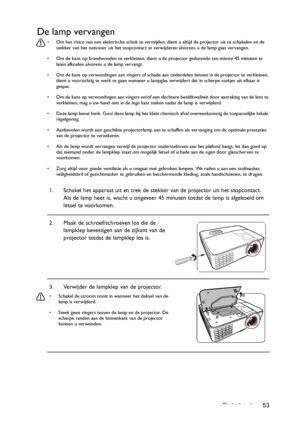

Onderhoud 53
De lamp vervangen
•  Om het risico van een elektrische schok te vermijden, dient u altijd de projector uit te schakelen en de
stekker van het netsnoer uit het stopcontact te verwijderen alvorens u de lamp gaat vervangen.
•  Om de kans op brandwonden te verkleinen, dient u de projector gedurende ten minste 45 minuten te
laten afkoelen alvorens u de lamp vervangt.
•  Om de kans op verwondingen aan vingers of schade aan onderdelen binnen in de projector te verkleinen,
dient u voorzichtig te...

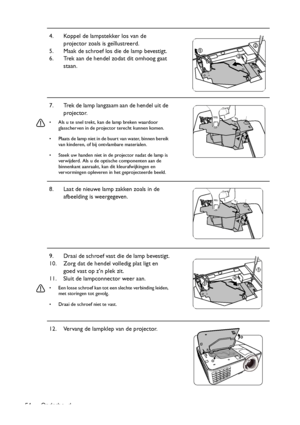

Onderhoud 544. Koppel de lampstekker los van de
projector zoals is geïllustreerd.
5. Maak de schroef los die de lamp bevestigt.
6. Trek aan de hendel zodat dit omhoog gaat
staan.
7. Trek de lamp langzaam aan de hendel uit de
projector.
•  Als u te snel trekt, kan de lamp breken waardoor
glasscherven in de projector terecht kunnen komen.
•  Plaats de lamp niet in de buurt van water, binnen bereik
van kinderen, of bij ontvlambare materialen.
•  Steek uw handen niet in de projector nadat de lamp is...

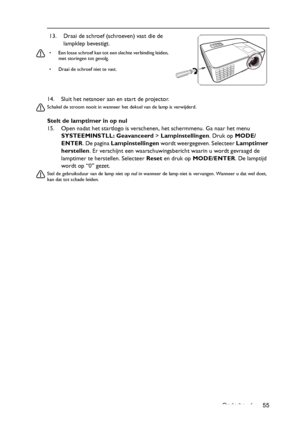

Onderhoud 55 14. Sluit het netsnoer aan en start de projector.
Schakel de stroom nooit in wanneer het deksel van de lamp is verwijderd.
Stelt de lamptimer in op nul
15. Open nadat het startlogo is verschenen, het schermmenu. Ga naar het menu
SYSTEEMINSTLL: Geavanceerd> Lampinstellingen. Druk op MODE/
ENTER. De pagina Lampinstellingen wordt weergegeven. Selecteer Lamptimer
herstellen. Er verschijnt een waarschuwingsbericht waarin u wordt gevraagd de
lamptimer te herstellen. Selecteer Reset en druk op...

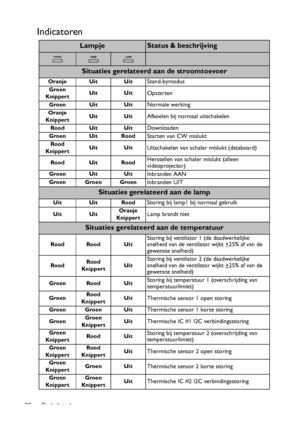

Onderhoud 56
Indicatoren
LampjeStatus & beschrijving
Situaties gerelateerd aan de stroomtoevoer
Oranje Uit UitStand-bymodus
Groen
KnippertUit UitOpstarten
Groen Uit UitNormale werking
Oranje
KnippertUit UitAfkoelen bij normaal uitschakelen
Rood Uit UitDownloaden
Groen Uit RoodStarten van CW mislukt
Rood
KnippertUit UitUitschakelen van schaler mislukt (databoard)
Rood Uit RoodHerstellen van schaler mislukt (alleen
videoprojector)
Groen Uit UitInbranden AAN
Groen Groen GroenInbranden UIT
Situaties...

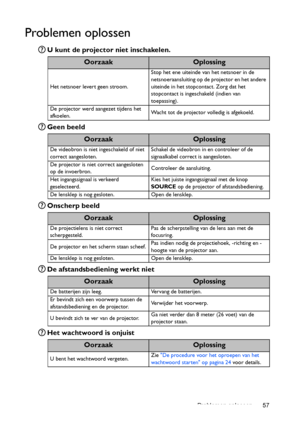

Problemen oplossen 57
Problemen oplossen
U kunt de projector niet inschakelen.
Geen beeld
Onscherp beeld
De afstandsbediening werkt niet
Het wachtwoord is onjuist
OorzaakOplossing
Het netsnoer levert geen stroom.Stop het ene uiteinde van het netsnoer in de
netsnoeraansluiting op de projector en het andere
uiteinde in het stopcontact. Zorg dat het
stopcontact is ingeschakeld (indien van
toepassing).
De projector werd aangezet tijdens het
afkoelen.Wacht tot de projector volledig is afgekoeld....

Specificaties 58
Specificaties
Projectorspecificaties
Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Optisch
Resolutie
800 x 600 SVGA (MS619ST)
1024 x 768 XGA (MX620ST)
1280 x 800 WXGA (MW621ST)
Weergavesysteem
1-CHIP DMD
F-nummer van lens
F = 2,6 ~ 2,78, f = 10,2 ~ 12,24 mm
Lamp
190 W lamp
Elektrisch
Voeding
AC100–240V, 2,8 A, 50–60 Hz
(automatisch)
Energieverbruik
280 W (max); < 0,5 W (stand-by)
Mechanisch
Gewicht
2,6 Kg (5,73 lbs)
Uitgangen
RGB-uitgang
D-Sub 15-pins...

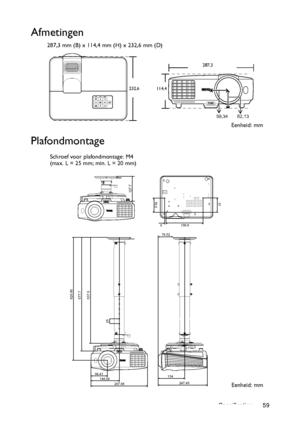

Specificaties 59
Afmetingen
287,3 mm (B) x 114,4 mm (H) x 232,6 mm (D)
Plafondmontage
287,3
232,6
114,4
59,34 62,13
Eenheid: mm
625.65
577.7
537.9
25
84.41
144.04
247.49 134 74.52
287.86
77
76.5
199.6 8
127.7
Schroef voor plafondmontage: M4
(max. L = 25 mm; min. L = 20 mm)
Eenheid: mm
Downloaded From projector-manual.com BenQ Manuals

Specificaties 60

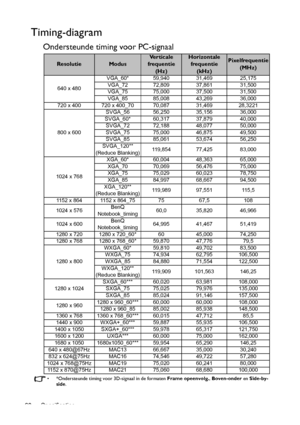

Timing-diagram
Ondersteunde timing voor PC-signaal
•  *Ondersteunde timing voor 3D-signaal in de formaten Frame opeenvolg., Boven-onder en Side-by-
side.
ResolutieModus
Ve r t i c a l e
frequentie
(Hz)Horizontale
frequentie
(kHz)Pixelfrequentie
(MHz)
640 x 480VGA_60* 59,940 31,469 25,175
VGA_72 72,809 37,861 31,500
VGA_75 75,000 37,500 31,500
VGA_85 85,008 43,269 36,000
720 x 400 720 x 400_70 70,087 31,469 28,3221
800 x 600SVGA_56 56,250 35,156 36,000
SVGA_60* 60,317 37,879 40,000...
