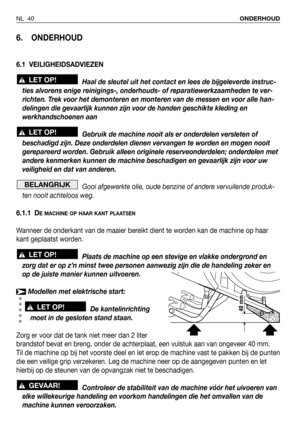

NL 40ONDERHOUD
6. ONDERHOUD
6.1 VEILIGHEIDSADVIEZEN
Haal de sleutel uit het contact en lees de bijgeleverde instruc-
ties alvorens enige reinigings-, onderhouds- of reparatiewerkzaamheden te ver-
richten. Trek voor het demonteren en monteren van de messen en voor alle han-
delingen die gevaarlijk kunnen zijn voor de handen geschikte kleding en
werkhandschoenen aan
Gebruik de machine nooit als er onderdelen versleten of
beschadigd zijn. Deze onderdelen dienen vervangen te worden en mogen nooit
gerepareerd...

NL 41 ONDERHOUD

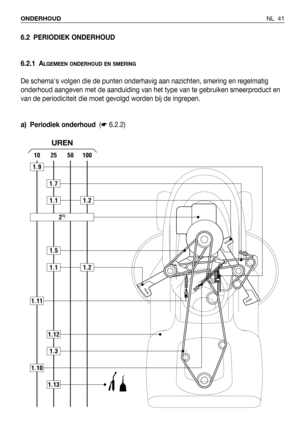

6.2 PERIODIEK ONDERHOUD
6.2.1 A
LGEMEEN ONDERHOUD EN SMERING
De schemas volgen die de punten onderhavig aan nazichten, smering en regelmatig
onderhoud aangeven met de aanduiding van het type van te gebruiken smeerproduct en
van de periodiciteit die moet gevolgd worden bij de ingrepen.
a) Periodiek onderhoud(☛6.2.2)
100502510
1.9
1.10
1.11
1.7
1.13
1.5
1.1
1.1
21)
1.2
1.2
1.3
1.12
UREN

NL 42ONDERHOUD

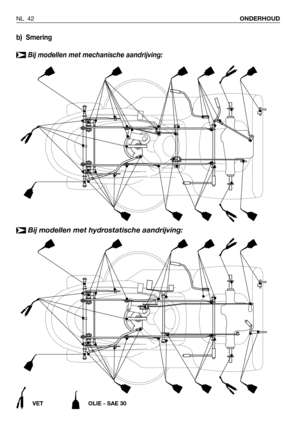

b) Smering
Bij modellen met mechanische aandrijving:
➤
VET OLIE - SAE 30
Bij modellen met hydrostatische aandrijving:➤

NL 43 ONDERHOUD

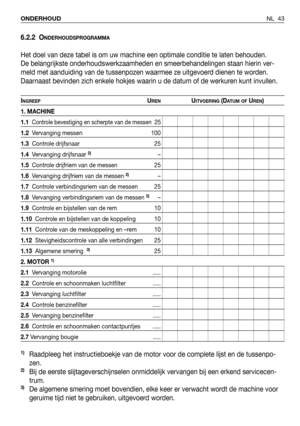

6.2.2 ONDERHOUDSPROGRAMMA
Het doel van deze tabel is om uw machine een optimale conditie te laten behouden.
De belangrijkste onderhoudswerkzaamheden en smeerbehandelingen staan hierin ver-
meld met aanduiding van de tussenpozen waarmee ze uitgevoerd dienen te worden.
Daarnaast bevinden zich enkele hokjes waarin u de datum of de werkuren kunt invullen.
INGREEPURENUITVOERING(DATUM OFUREN)
1. MACHINE
1.1Controle bevestiging en scherpte van de messen25
1.2Vervanging messen 100
1.3Controle...

NL 44ONDERHOUD

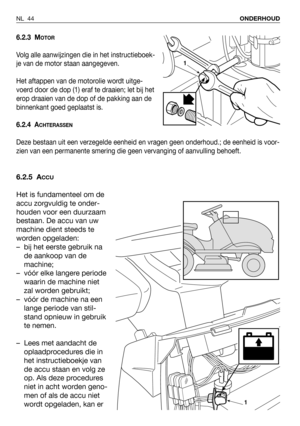

6.2.3 MOTOR
Volg alle aanwijzingen die in het instructieboek-
je van de motor staan aangegeven.
Het aftappen van de motorolie wordt uitge-
voerd door de dop (1) eraf te draaien; let bij het
erop draaien van de dop of de pakking aan de
binnenkant goed geplaatst is.
6.2.4 A
CHTERASSEN
Deze bestaan uit een verzegelde eenheid en vragen geen onderhoud.; de eenheid is voor-
zien van een permanente smering die geen vervanging of aanvulling behoeft.
6.2.5 ACCU
Het is fundamenteel om de
accu...

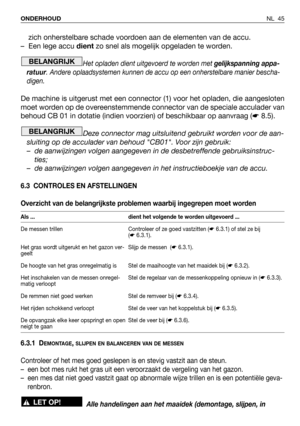

zich onherstelbare schade voordoen aan de elementen van de accu.
– Een lege accu dientzo snel als mogelijk opgeladen te worden.
Het opladen dient uitgevoerd te worden met gelijkspanning appa-
ratuur. Andere oplaadsystemen kunnen de accu op een onherstelbare manier bescha-
digen.
De machine is uitgerust met een connector (1) voor het opladen, die aangesloten
moet worden op de overeenstemmende connector van de speciale acculader van
behoud CB 01 in dotatie (indien voorzien) of beschikbaar op aanvraag...

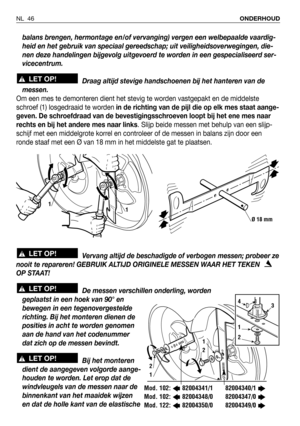

balans brengen, hermontage en/of vervanging) vergen een welbepaalde vaardig-
heid en het gebruik van speciaal gereedschap; uit veiligheidsoverwegingen, die-
nen deze handelingen bijgevolg uitgevoerd te worden in een gespecialiseerd ser-
vicecentrum.
Draag altijd stevige handschoenen bij het hanteren van de
messen.
Om een mes te demonteren dient het stevig te worden vastgepakt en de middelste
schroef (1) losgedraaid te worden in de richting van de pijl die op elk mes staat aange-
geven. De schroefdraad...

veerring (1) tegen het mes drukt. Draai de bevestigingsschroef (2) aan met een 45-
50 Nm dynamometrische sleutel. Als de naaf (3) van de as loskomt tijdens het
demonteren controleer dan of de spie (4) goed in de gleuf is geplaatst.

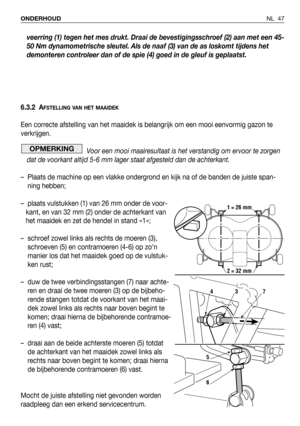

6.3.2 A
FSTELLING VAN HET MAAIDEK
Een correcte afstelling van het maaidek is belangrijk om een mooi eenvormig gazon te
verkrijgen.
Voor een mooi maairesultaat is het verstandig om ervoor te zorgen
dat de voorkant altijd 5-6 mm lager staat afgesteld dan de achterkant.
–...

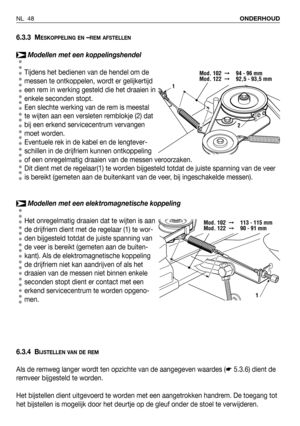

6.3.3 MESKOPPELING EN–REM AFSTELLEN
Modellen met een koppelingshendel
Tijdens het bedienen van de hendel om de
messen te ontkoppelen, wordt er gelijkertijd
een rem in werking gesteld die het draaien in
enkele seconden stopt.
Een slechte werking van de rem is meestal
te wijten aan een versleten remblokje (2) dat
bij een erkend servicecentrum vervangen
moet worden.
Eventuele rek in de kabel en de lengtever-
schillen in de drijfriem kunnen ontkoppeling
of een onregelmatig draaien van de messen veroorzaken....

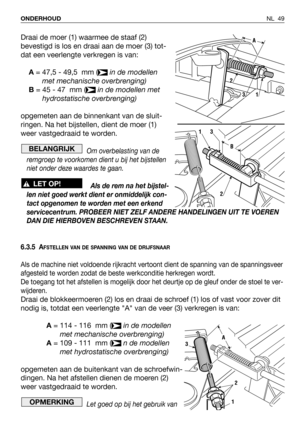

Draai de moer (1) waarmee de staaf (2)
bevestigd is los en draai aan de moer (3) tot-
dat een veerlengte verkregen is van:
A= 47,5 - 49,5  mm (in de modellen
met mechanische overbrenging)
B= 45 - 47  mm (in de modellen met
hydrostatische overbrenging)
opgemeten aan de binnenkant van de sluit-
ringen. Na het bijstellen, dient de moer (1)
weer vastgedraaid te worden.
Om overbelasting van de
remgroep te voorkomen dient u bij het bijstellen
niet onder deze waardes te gaan.
Als de rem na het bijstel-
len...
