GGP Italy SPA Riding Mower 71503770 2 Operators Manual Czech Version

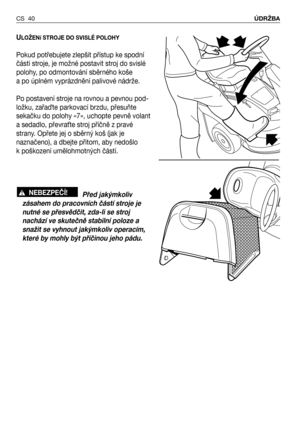

CS 40ÚDRŽBA
ULOŽENí STROJE DO SVISLÉ POLOHY
Pokud potřebujete zlepšit přístup ke spodní
části stroje, je možné postavit stroj do svislé
polohy, po odmontování sběrného koše
a po úplném vyprázdnění palivové nádrže.
Po postavení stroje na rovnou a pevnou pod-
ložku, zařaQte parkovací brzdu, přesuňte
sekačku do polohy «7», uchopte pevně volant
a sedadlo, převraNte stroj příčně z pravé
strany. Opřete jej o sběrný koš (jak je
naznačeno), a dbejte přitom, aby nedošlo
k poškození umělohmotných částí.
Před...

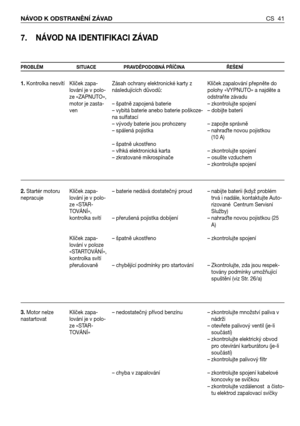

CS 41 NÁVOD K ODSTRANĚNÍ ZÁVAD
7. NÁVOD NA IDENTIFIKACI ZÁVAD
PROBLÉM SITUACE PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ
1.Kontrolka nesvítí
2.Startér motoru
nepracuje
3.Motor nelze
nastartovatKlíček zapa-
lování je v polo-
ze «ZAPNUTO»,
motor je zasta-
ven
Klíček zapa-
lování je v polo-
ze «STAR-
TOVÁNÍ»,
kontrolka svítí
Klíček zapa-
lování v poloze
«STARTOVÁNÍ»,
kontrolka svítí
přerušovaně
Klíček zapa-
lování je v polo-
ze «STAR-
TOVÁNÍ»Zásah ochrany elektronické karty z
následujících důvodů:
– špatně zapojená...

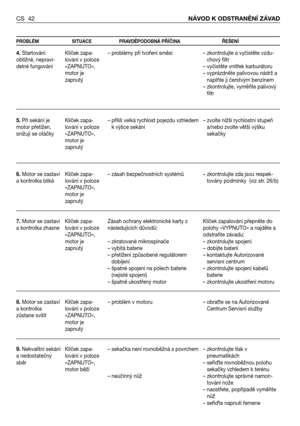

CS 42NÁVOD K ODSTRANĚNÍ ZÁVAD
PROBLÉM SITUACE PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ
4.Startování
obtížné, nepravi-
delné fungování
5.Při sekání je
motor přetížen,
snižují se otáčky
6.Motor se zastaví
a kontrolka bliká
7.Motor se zastaví
a kontrolka zhasne
8.Motor se zastaví
a kontrolka
zůstane svítit
9.Nekvalitní sekání
a nedostatečný
sběrKlíček zapa-
lování v poloze
«ZAPNUTO»,
motor je
zapnutý
Klíček zapa-
lování v poloze
«ZAPNUTO»,
motor je
zapnutý
Klíček zapa-
lování v poloze
«ZAPNUTO»,
motor je
zapnutý...

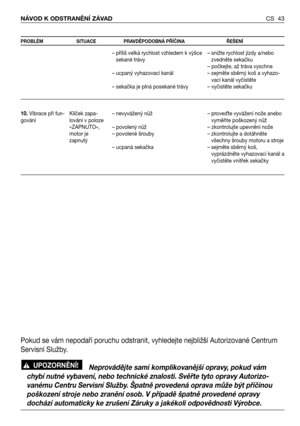

CS 43 NÁVOD K ODSTRANĚNÍ ZÁVAD
PROBLÉM SITUACE PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ
10.Vibrace při fun-
gováníKlíček zapa-
lování v poloze
«ZAPNUTO»,
motor je
zapnutý– příliš velká rychlost vzhledem k výšce
sekané trávy
– ucpaný vyhazovací kanál
– sekačka je plná posekané trávy
– nevyvážený nůž
– povolený nůž
– povolené šrouby
– ucpaná sekačka– snižte rychlost jízdy a/nebo
zvedněte sekačku
– počkejte, až tráva vyschne
– sejměte sběrný koš a vyhazo-
vací kanál vyčistěte
– vyčistěte sekačku
– proveQte vyvážení...

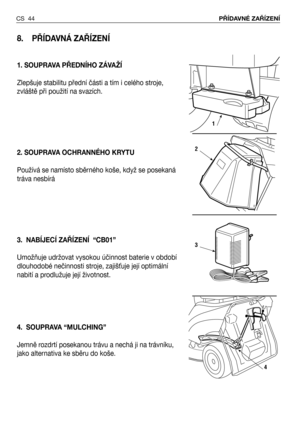

CS 44PŘÍDAVNÉ ZAŘÍZENÍ
8. PŘÍDAVNÁ ZAŘÍZENÍ
1. SOUPRAVA PŘEDNÍHO ZÁVAŽÍ
Zlepšuje stabilitu přední části a tím i celého stroje,
zvláště při použití na svazích.
2. SOUPRAVA OCHRANNÉHO KRYTU
Používá se namísto sběrného koše, když se posekaná
tráva nesbírá
3.  NABÍJECÍ ZAŘÍZENÍ  “CB01”
Umožňuje udržovat vysokou účinnost baterie v období
dlouhodobé nečinnosti stroje, zajišNuje její optimální
nabití a prodlužuje její životnost.
4. SOUPRAVA “MULCHING”
Jemně rozdrtí posekanou trávu a nechá ji na trávníku,...

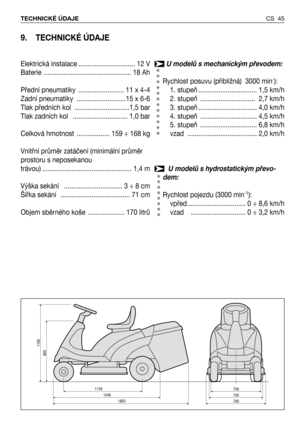

CS 45 TECHNICKÉ ÚDAJE
9. TECHNICKÉ ÚDAJE
Elektrická instalace ............................... 12 V
Baterie ................................................ 18 Ah
Přední pneumatiky  ......................... 11 x 4-4
Zadní pneumatiky  ...........................15 x 6-6
Tlak předních kol  ..............................1,5 bar
Tlak zadních kol   .............................. 1,0 bar
Celková hmotnost  .................. 159 ÷ 168 kg
Vnitřní průměr zatáčení (minimální průměr
prostoru s neposekanou
trávou)...
