Hyundai H Led3202 Instruction Manual

11
Operation

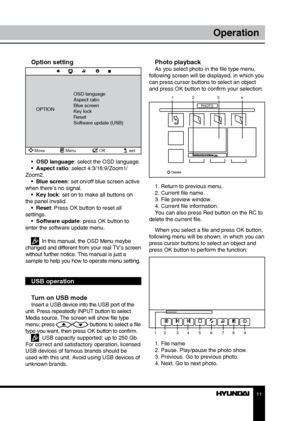

Photo playbackAs you select photo in the file type menu,
following screen will be displayed, in which you
can press cursor buttons to select an object
and press OK button to confirm your selection:
Delete
1 2 34
1. Return to previous menu.
2. Current file name.
3. File preview window.
4. Current file information.
You can also press Red button on the RC to
delete the current file.
When you select a file and press OK button,
following menu will be shown, in which you can
press...

1213

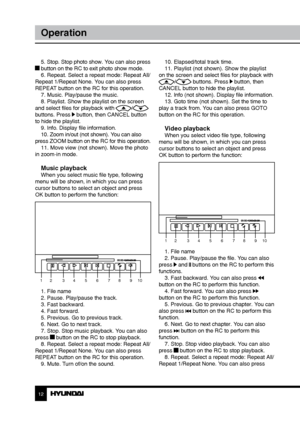

OperationGeneral information
5. Stop. Stop photo show. You can also press  button on the RC to exit photo show mode.
6. Repeat. Select a repeat mode: Repeat All/
Repeat 1/Repeat None. You can also press
REPEAT button on the RC for this operation. 7. Music. Play/pause the music.
8. Playlist. Show the playlist on the screen
and select files for playback with
/
buttons. Press  button, then CANCEL button
to hide the playlist. 9. Info. Display file information.
10. Zoom in/out (not shown). You can...

1213
OperationGeneral information

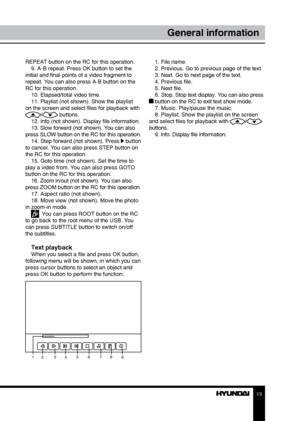

REPEAT button on the RC for this operation.
9. A-B repeat. Press OK button to set the
initial and final points of a video fragment to
repeat. You can also press A-B button on the
RC for this operation. 10. Elapsed/total video time.
11. Playlist (not shown). Show the playlist
on the screen and select files for playback with
/ buttons.
12. Info (not shown). Display file information.
13. Slow forward (not shown). You can also
press SLOW button on the RC for this...

14
General information

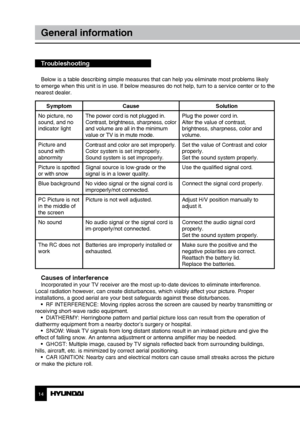

Troubleshooting
Below is a table describing simple measures that can help you eliminate most problems likely
to emerge when this unit is in use. If below measures do not help, turn to a service center or to the
nearest dealer.
Symptom Cause Solution
No picture, no
sound, and no
indicator light The power cord is not plugged in.
Contrast, brightness, sharpness, color
and volume are all in the minimum
value or TV is in mute mode. Plug the power cord in.
Alter the value of...

15
General information

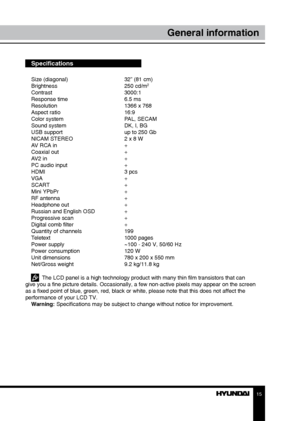

Specifications
Size (diagonal)     32” (81 cm)
Brightness      250 cd/m2
Contrast     3000:1
Response time      6.5 ms
Resolution      1366 x 768
Aspect ratio      16:9
Color system      PAL, SECAM
Sound system      DK, I, BG
USB support      up to 250 Gb
NICAM STEREO      2 x 8 W
AV RCA in      +
Coaxial out      +
AV2 in        +
PC audio input       +
HDMI        3 pcs
VGA        +
SCART       +
Mini YPbPr      +
RF antenna      +
Headphone out      +
Russian and English OSD...

16

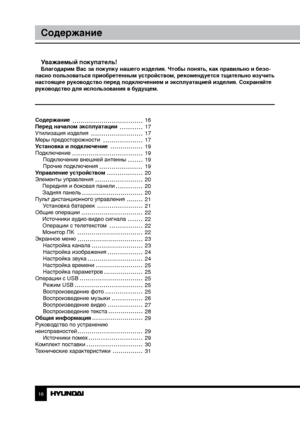

Содержание
Уважаемый покупатель!Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить
настоящее руководство перед подключением и эксплуатацией изделия. Со храняйте
руководство для использования в будущем.
Содержание
Перед началом эксплуатации
Утилизация изделия
Меры предосторожности
Установка и подключение
Подключение Подключение внешней антенны
Прочие подключения
Управление устройством
Элементы...

17

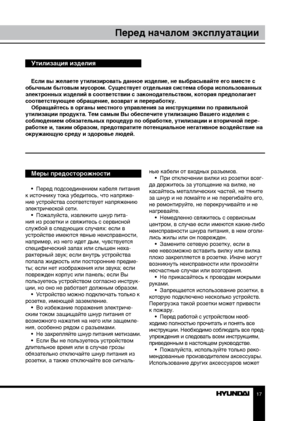

Перед началом эксплуатации
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке,...

1819

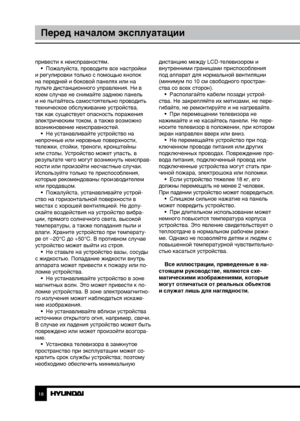

Перед началом эксплуатацииПодключение
привести к неисправностям.
•  Пожалуйста, проводите все настройки
и регулировки только с помощью кнопок
на передней и боковой панелях или на
пульте дистанционного управления. Ни в
коем случае не снимайте заднюю панель
и не пытайтесь самостоятельно проводить
техническое обслуживание устройства,
так как существует опасность поражения
электрическим током, а также возможно
возникновение неисправностей. •  Не устанавливайте устройство на
непрочные или...

1819
Перед началом эксплуатацииПодключение

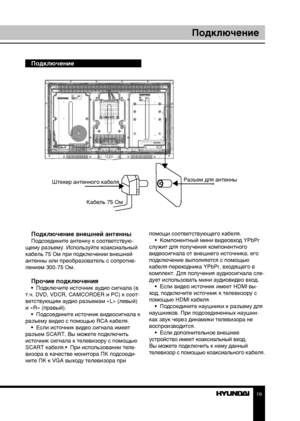

Подключение
Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны или преобразователь с сопротив-
лением 300-75 Ом.
Прочие подключения•  Подключите источник аудио сигнала (в
т.ч. DVD, VDCR, CAMCORDER и PC) к соот-
ветствующим аудио разъемам «L» (левый)
и «R» (правый). •  Подсоедините источник видеосигнала к
разъему видео с помощью RCA кабеля. •  Если источник...

2021
Управление устройствомУправление устройством

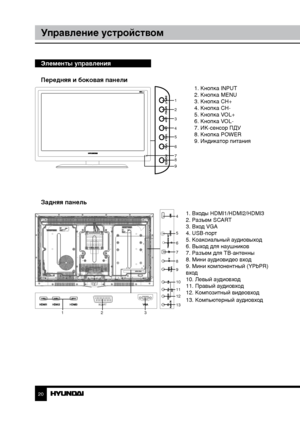

Элементы управления
Передняя и боковая панели
1. Входы HDMI1/HDMI2/HDMI3
2. Разъем SCART
3. Вход VGA
4. USB-порт
5. Коаксиальный аудиовыход
6. Выход для наушников
7. Разъем для ТВ-антенны
8. Мини аудиовидео вход
9. Мини компонентный (YPbPR)
вход
10. Левый аудиовход
11. Правый аудиовход
12. Композитный видеовход
13. Компьютерный аудиовход


       1. Кнопка INPUT
         2. Кнопка MENU
         3. Кнопка CH+
         4. Кнопка CH-
         5. Кнопка...
