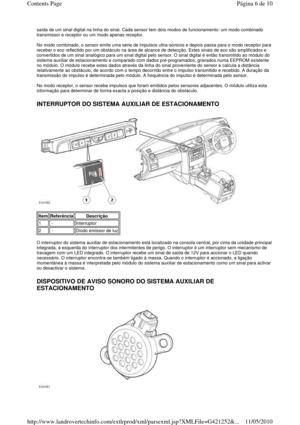

saída de um sinal digital na linha do sinal. Cada sensor tem dois modos de funcionamento: um modo comb inado
transmissor e receptor ou um modo apenas receptor.
No modo combinado, o sensor emite uma série de impu lsos ultra-sónicos e depois passa para o modo receptor para
receber o eco reflectido por um obstáculo na área d e alcance de detecção. Estes sinais de eco são ampli ficados e
convertidos de um sinal analógico para um sinal dig ital pelo sensor. O sinal digital é então transmitido ao módulo...

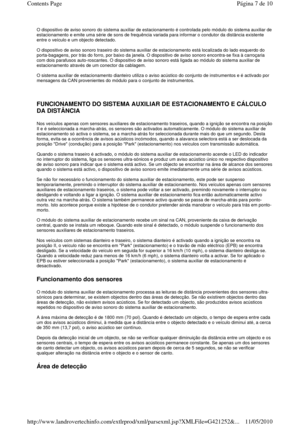

O dispositivo de aviso sonoro do sistema auxiliar de estacionamento é controlada pelo módulo do sistem a auxiliar de
estacionamento e emite uma série de sons de frequên cia variada para informar o condutor da distância existente
entre o veículo e um objecto detectado.
O dispositivo de aviso sonoro traseiro do sistema a uxiliar de estacionamento está localizada do lado e squerdo do
porta-bagagens, por trás do forro, por baixo da jan ela. O dispositivo de aviso sonoro encontra-se fixa à carroçaria...

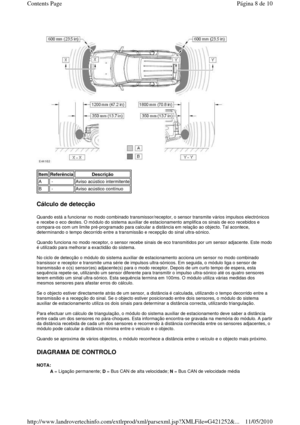

Cálculo de detecção
Quando está a funcionar no modo combinado transmiss or/receptor, o sensor transmite vários impulsos electrónicos
e recebe o eco destes. O módulo do sistema auxiliar  de estacionamento amplifica os sinais de eco recebidos e
compara-os com um limite pré-programado para calcul ar a distância em relação ao objecto. Tal acontece,
determinando o tempo decorrido entre a transmissão  e recepção do sinal ultra-sónico.

Quando funciona no modo receptor, o sensor recebe s inais de...

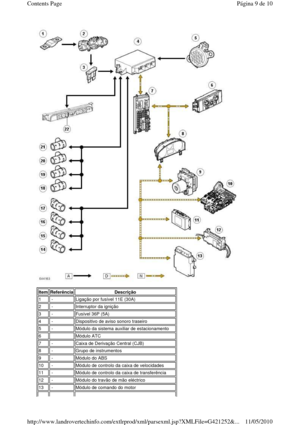

ItemReferênciaDescrição
1 -Ligação por fusível 11E (30A)
2 -Interruptor da ignição
3 -Fusível 36P (5A)
4 -Dispositivo de aviso sonoro traseiro
5 -Módulo da sistema auxiliar de estacionamento
6 Módulo ATC
7 -Caixa de Derivação Central (CJB)
8 -Grupo de instrumentos
9 -Módulo do ABS
10 -Módulo de controlo da caixa de velocidades
11 -Módulo de controlo da caixa de transferência
12 -Módulo do travão de mão eléctrico
13 -Módulo de comando do motor
Página 9 de 10Contents Page...

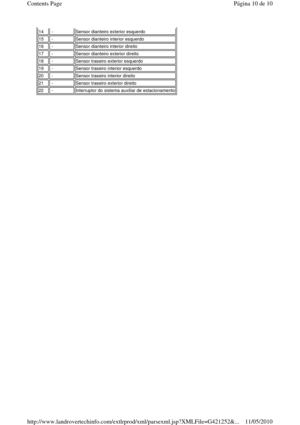

14 -Sensor dianteiro exterior esquerdo
15 -Sensor dianteiro interior esquerdo
16 -Sensor dianteiro interior direito
17 -Sensor dianteiro exterior direito
18 -Sensor traseiro exterior esquerdo
19 -Sensor traseiro interior esquerdo
20 -Sensor traseiro interior direito
21 -Sensor traseiro exterior direito
22 -Interruptor do sistema auxiliar de estacionamento
Página 10 de 10Contents Page
11/05/2010http://www.landrovertechinfo.com/extlrprod/xml/parsexml.jsp?XMLFile=G421252&...

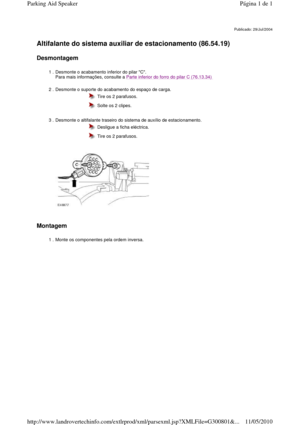

Altifalante do sistema auxiliar de estacionamento (86.54.19)
Desmontagem

Montagem

Publicado: 29/Jul/2004
1 . Desmonte o acabamento inferior do pilar C.
Para mais informações, consulte a Parte inferior do forro do pilar C (76.13.34)
2 . Desmonte o suporte do acabamento do espaço de carga.
  Tire os 2 parafusos.
  Solte os 2 clipes.
3 . Desmonte o altifalante traseiro do sistema de auxílio de estacionamento.



  Desligue a ficha eléctrica.
  Tire os 2 parafusos.
1 . Monte...

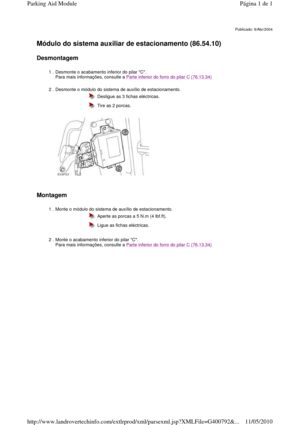

Módulo do sistema auxiliar de estacionamento (86.54.10)
Desmontagem

Montagem

Publicado: 9/Abr/2004
1 . Desmonte o acabamento inferior do pilar C.
Para mais informações, consulte a Parte inferior do forro do pilar C (76.13.34)
2 . Desmonte o módulo do sistema de auxílio de estacionamento.



  Desligue as 3 fichas eléctricas.
  Tire as 2 porcas.
1 . Monte o módulo do sistema de auxílio de estacioname nto.
  Aperte as porcas a 5 N.m (4 lbf.ft).
  Ligue as fichas eléctricas....

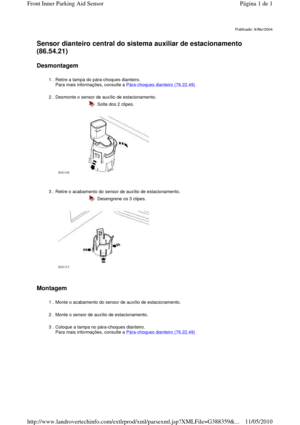

Sensor dianteiro central do sistema auxiliar de estacionamento
(86.54.21)
Desmontagem

Montagem

Publicado: 9/Abr/2004
1 . Retire a tampa do pára-choques dianteiro.
Para mais informações, consulte a
Pára-choques dianteiro (76.22.49)
2 . Desmonte o sensor de auxílio de estacionamento.



  Solte dos 2 clipes.
3 . Retire o acabamento do sensor de auxílio de estacio namento.



  Desengrene os 3 clipes.
1 . Monte o acabamento do sensor de auxílio de estacion amento.
2 ....


Sensor dianteiro lateral do sistema auxiliar de estacionamento
(86.54.22)
Desmontagem

Montagem

Publicado: 9/Abr/2004
1 . Retire a tampa do pára-choques dianteiro.
Para mais informações, consulte a
Pára-choques dianteiro (76.22.49)
2 . Desmonte o sensor de auxílio de estacionamento.



  Desengrene os 2 clipes.
3 . Retire o acabamento do sensor de auxílio de estacio namento.



  Desengrene os 3 clipes.
1 . Monte o acabamento do sensor de auxílio de estacion amento....

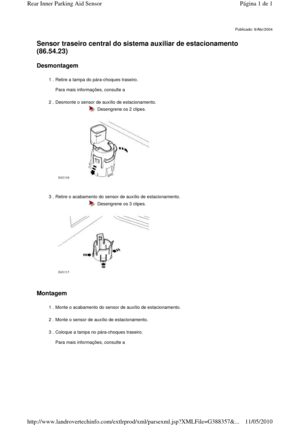

Sensor traseiro central do sistema auxiliar de estacionamento
(86.54.23)
Desmontagem

Montagem

Publicado: 9/Abr/2004
1 . Retire a tampa do pára-choques traseiro.

Para mais informações, consulte a
2 . Desmonte o sensor de auxílio de estacionamento.



  Desengrene os 2 clipes.
3 . Retire o acabamento do sensor de auxílio de estacio namento.



  Desengrene os 3 clipes.
1 . Monte o acabamento do sensor de auxílio de estacion amento.
2 . Monte o sensor de auxílio de...
