Lawn Tractor 8211 0276 09 Stiga Park Pro20 Pro16 Royal President Comfort Excellent Operators Manual

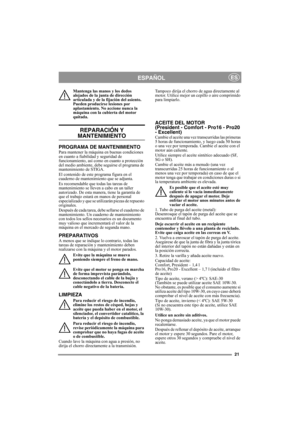

21
ESPAÑOLES
Mantenga las manos y los dedos
alejados de la junta de dirección
articulada y de la fijación del asiento.
Pueden producirse lesiones por
aplastamiento. No accione nunca la
máquina con la cubierta del motor
quitada.
REPARACIÓN Y
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTOPara mantener la máquina en buenas condiciones
en cuanto a fiabilidad y seguridad de
funcionamiento, así como en cuanto a protección
del medio ambiente, debe seguirse el programa de
mantenimiento de STIGA.
El contenido...

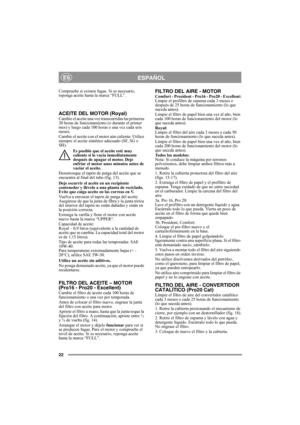

22
ESPAÑOLES
Compruebe si existen fugas. Si es necesario,
reponga aceite hasta la marca “FULL”.
ACEITE DEL MOTOR (Royal)Cambie el aceite una vez transcurridas las primeras
20 horas de funcionamiento (o durante el primer
mes) y luego cada 100 horas o una vez cada seis
meses.
Cambie el aceite con el motor aún caliente. Utilice
siempre el aceite sintético adecuado (SF, SG o
SH).
Es posible que el aceite esté muy
caliente si lo vacía inmediatamente
después de apagar el motor. Deje
enfriar el motor...

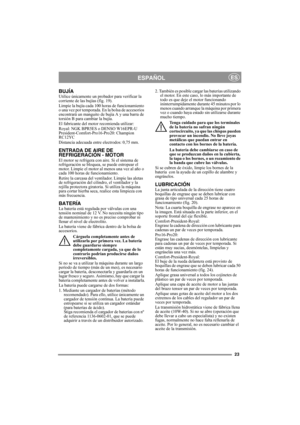

23
ESPAÑOLES
BUJÍAUtilice únicamente un probador para verificar la
corriente de las bujías (fig. 19).
Limpie la bujía cada 100 horas de funcionamiento
o una vez por temporada. En la bolsa de accesorios
encontrará un manguito de bujía A y una barra de
torsión B para cambiar la bujía.
El fabricante del motor recomienda utilizar:
Royal: NGK BPR5ES o DENSO W16EPR-U
President-Comfort-Pro16-Pro20: Champion
RC12YC
Distancia adecuada entre electrodos: 0,75 mm.
ENTRADA DE AIRE DE
REFRIGERACIÓN - MOTOR
El...

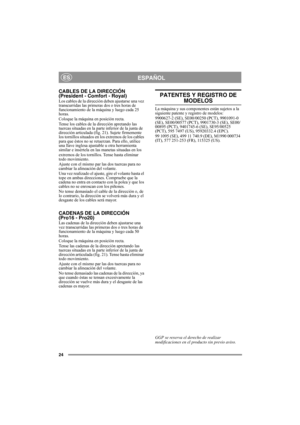

24
ESPAÑOLES
CABLES DE LA DIRECCIÓN
(President - Comfort - Royal)
Los cables de la dirección deben ajustarse una vez
transcurridas las primeras dos o tres horas de
funcionamiento de la máquina y luego cada 25
horas.
Coloque la máquina en posición recta.
Tense los cables de la dirección apretando las
tuercas situadas en la parte inferior de la junta de
dirección articulada (fig. 21). Sujete firmemente
los tornillos situados en los extremos de los cables
para que éstos no se retuerzan. Para ello,...

25

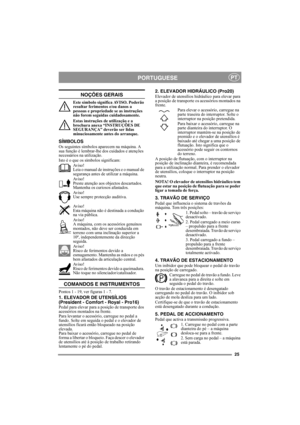

PORTUGUESEPT
NOÇÕES GERAIS
Este símbolo significa AVISO. Poderão
resultar ferimentos e/ou danos a
pessoas e propriedade se as instruções
não forem seguidas cuidadosamente.
Estas instruções de utilização e a
brochura anexa “INSTRUÇÕES DE
SEGURANÇA” deverão ser lidas
minuciosamente antes do arranque.
SÍMBOLOS
Os seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários na utilização.
Isto é o que os símbolos significam:
Av i s o !
Leia o manual de...

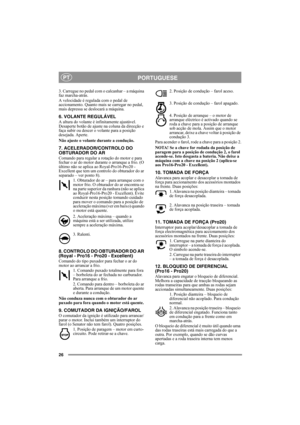

26
PORTUGUESEPT
3. Carregue no pedal com o calcanhar – a máquina
faz marcha-atrás.
A velocidade é regulada com o pedal de
accionamento. Quanto mais se carregar no pedal,
mais depressa se deslocará a máquina.
6. VOLANTE REGULÁVEL
A altura do volante é infinitamente ajustável.
Desaperte botão de ajuste na coluna da direcção e
faça subir ou descer o volante para a posição
desejada. Aperte.
Não ajuste o volante durante a condução.
7. ACELERADOR/CONTROLO DO
OBTURADOR DO AR
Comando para regular a...

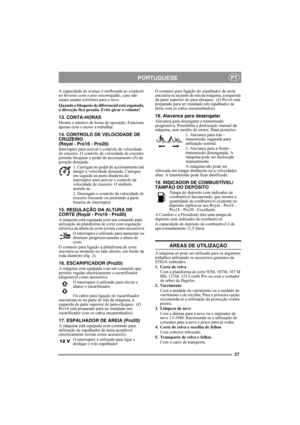

27
PORTUGUESEPT
A capacidade de avanço é melhorada ao conduzir
no Inverno com o piso escorregadio, caso não
sejam usadas correntes para a neve.
Quando o bloqueio de diferencial está engatado,
a direcção fica pesada. Evite girar o volante!
13. CONTA-HORAS
Mostra o número de horas de operação. Funciona
apenas com o motor a trabalhar.
14. CONTROLO DE VELOCIDADE DE
CRUZEIRO
(Royal - Pro16 - Pro20)
Interruptor para activar o controlo de velocidade
de cruzeiro. O controlo de velocidade de cruzeiro...

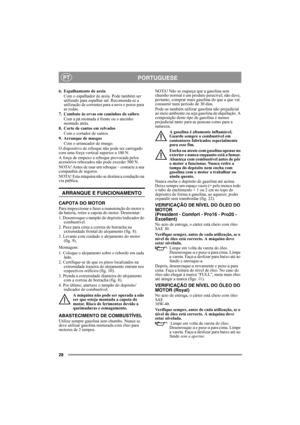

28
PORTUGUESEPT
6. Espalhamento de areia
Com o espalhador de areia. Pode também ser
utilizado para espalhar sal. Recomenda-se a
utilização de correntes para a neve e pesos para
as rodas.
7. Combate às ervas em caminhos de saibro
Com a pá montada à frente ou o ancinho
montado atrás.
8. Corte de cantos em relvados
Com o cortador de cantos.
9. Arranque de musgos
Com o arrancador de musgo.
O dispositivo de reboque não pode ser carregado
com uma força vertical superior a 100 N.
A força de empuxo a...

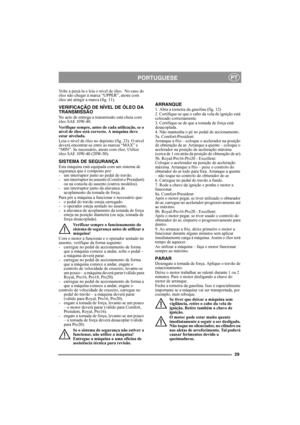

29
PORTUGUESEPT
Volte a puxá-la e leia o nível de óleo.  No caso do
óleo não chegar à marca “UPPER”, ateste com
óleo até atingir a marca (fig. 11).
VERIFICAÇÃO DE NÍVEL DE ÓLEO DA
TRANSMISSÃO
No acto de entrega a transmissão está cheia com
óleo SAE 10W-40.
Verifique sempre, antes de cada utilização, se o
nível de óleo está correcto. A máquina deve
estar nivelada.
Leia o nível de óleo no depósito (fig. 23). O nível
deverá encontrar-se entre as marcas “MAX” e
“MIN”. Se necessário, ateste com óleo....

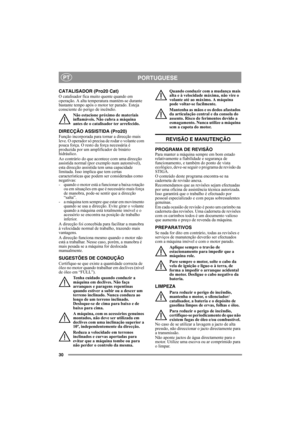

30
PORTUGUESEPT
CATALISADOR (Pro20 Cat)
O catalisador fica muito quente quando em
operação. A alta temperatura mantém-se durante
bastante tempo após o motor ter parado. Esteja
consciente do perigo de incêndio.
Não estacione próximo de materiais
inflamáveis. Não cubra a máquina
antes de o catalisador ter arrefecido.
DIRECÇÃO ASSISTIDA (Pro20)
Função incorporada para tornar a direcção mais
leve. O operador só precisa de rodar o volante com
pouca força. O resto da força necessária é
produzida por um...
