Panasonic Mobile Stand For Plasma Display TY-ST58PF20 Installation Instructions

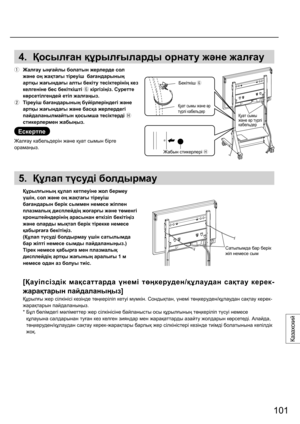

101
Казахский
4. Қосылған құрылғыларды орнату жəне жалғау
  Жалғау ыңғайлы болатын жерлерде сол
жəне оң жақтағы тіреуіш  бағандарының
артқы жағындағы алты бекіту тесіктерінің кез
келгеніне бес бекіткішті
 кіргізіңіз. Суретте
көрсетілгендей етіп жалғаңыз.
  Тіреуіш бағандарының бүйірлеріндегі жəне
артқы жағындағы жəне басқа жерлердегі
пайдаланылмайтын қосымша тесіктерді

стикерлермен жабыңыз.
Ескертпе
Жалғау кабельдерін жəне қуат сымын бірге
орамаңыз.
5. Құлап түсуді болдырмау
  Құрылғының...

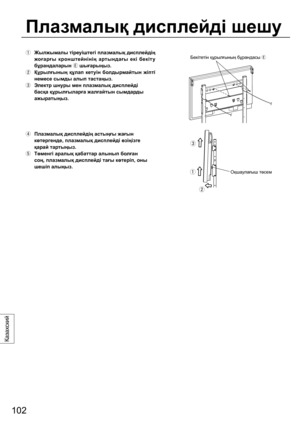

102
Казахский
  Жылжымалы тіреуіштегі плазмалық дисплейдің
жоғарғы кронштейнінің артындағы екі бекіту
бұрандаларын
 шығарыңыз.
  Құрылғының құлап кетуін болдырмайтын жіпті
немесе сымды алып тастаңыз.
  Электр шнуры мен плазмалық дисплейді
басқа құрылғыларға жалғайтын сымдарды
ажыратыңыз.
  Плазмалық дисплейдің астыңғы жағын
көтергенде, плазмалық дисплейді өзіңізге
қарай тартыңыз.
  Төменгі аралық қабаттар алынып болған

соң, плазмалық дисплейді тағы көтеріп, оны
шешіп алыңыз.
Плазмалық...

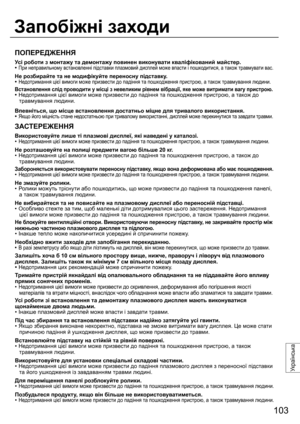

103
Українська
ПОПЕРЕДЖЕННЯ
Ус і роботи з монтажу та демонтажу повинен виконувати кваліфікований майстер.
•
При неправильному встановленні підставки плазмовий дисплей може впасти і пошкодитися, а також травмувати вас.
Не розбирайте та не модифікуйте переносну підставку.
•
Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.
Встановлення слід проводити у місці з невеликим рівнем вібрації, яке може витримати вагу пристрою.
• Недотримання цієї вимоги може...

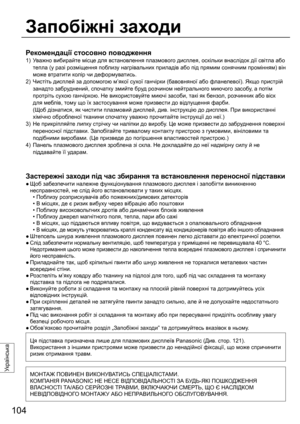

104
Українська
Рекомендації стосовно поводження
1)  Уважно вибирайте місце для встановлення плазмового дисплея, оскільки внаслідок дії світла або
тепла (у разі розміщення поблизу нагрівальних приладів або під прямим сонячним промінням) він
може втратити колір чи деформуватись.
2)  Чистіть дисплей за допомогою м’якої сухої ганчірки (бавовняної або фланелевої). Якщо пристрій
занадто забруднений, спочатку змийте бруд розчином нейтрального
 миючого засобу, а потім
протріть сухою ганчіркою. Не...

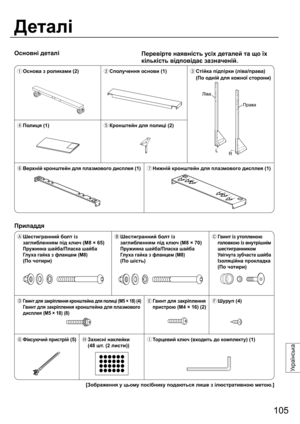

105
Українська
Основні деталі
Деталі
Перевірте наявність усіх деталей та що їх
кількість відповідає зазначеній.
  Основа з роликами (2)
 Сполучення основи (1)
 Стійка підпірки (ліва/права)
 (По одній для кожної сторони)
 Полиця (1)
 Кронштейн для полиці (2)
 Верхній кронштейн для плазмового дисплея (1)
 Нижній кронштейн для плазмового дисплея (1)
Приладдя
  Шестигранний болт із
заглибленням під ключ (M8 × 65)

Пружинна шайба/Пласка шайба
Глу ха гайка з фланцем (M8)
 (По чотири)  Шестигранний...

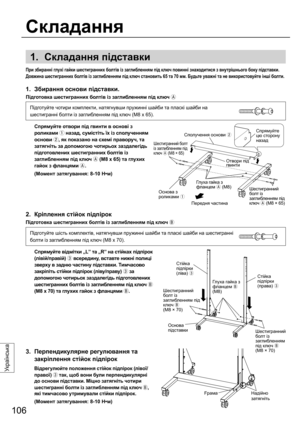

106
Українська
1. Складання підставки
2.  Кріплення стійок підпірок
Підготовка шестигранних болтів із заглибленням під ключ 
3.  Перпендикулярне регулювання та
закріплення стійок підпірок
   Відрегулюйте положення стійок підпірок (лівої/
правої)
 так, щоб вони були перпендикулярні
до основи підставки. Міцно затягніть чотири
шестигранні болти із заглибленням під ключ
,
які тимчасово утримували стійки підпірок.
 (Момент затягування: 8-10 Н•м)
1.  Збирання основи підставки.
Підготовка шестигранних...

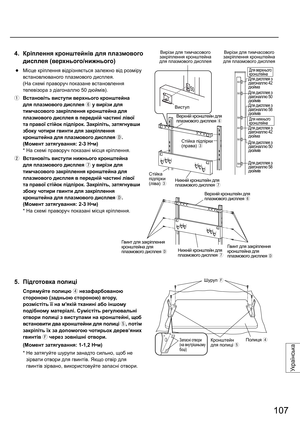

107
Українська
5.  Підготовка полиці

Спрямуйте полицю
 незафарбованою
стороною (задньою стороною) вгору,
розмістіть її на мякій тканині або іншому
подібному матеріалі. Сумістіть регулювальні
отвори полиці з виступами на кронштейні, щоб
встановити два кронштейни для полиці
, потім
закріпіть їх за допомогою чотирьох дерев’яних
гвинтів
 через зовнішні отвори.
 (Момент затягування: 1-1,2 Н•м)
 *  Не затягуйте шурупи занадто сильно, щоб не
зірвати отвори для гвинтів. Якщо отвір для
гвинтів...

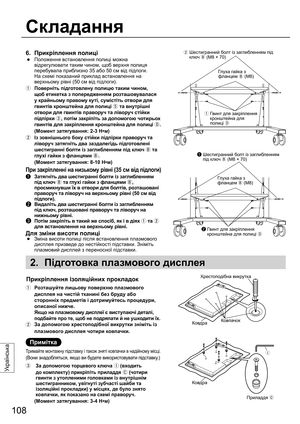

108
Українська
6.  Прикріплення полиці
 ●  Положення встановлення полиці можна
відрегулювати таким чином, щоб верхня полиця
перебувала приблизно 35 або 50 см від підлоги.
На схемі показаний приклад встановлення на
верхньому рівні (50 см від підлоги).
  Поверніть підготовлену полицю таким чином,
щоб етикетка з попередженням розташовувалася
у крайньому правому куті, сумістіть отвори для
гвинтів кронштейна для полиці

та внутрішні
отвори для гвинтів праворуч та ліворуч стійки
підпірки
, потім...

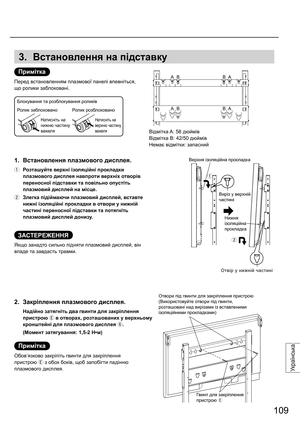

109
Українська
3. Встановлення на підставку
Примітка
Перед встановленням плазмової панелі впевніться,
що ролики заблоковані.
1.  Встановлення плазмового дисплея.
  Розташуйте верхні ізоляційні прокладки
плазмового дисплея навпроти верхніх отворів
переносної підставки та повільно опустіть
плазмовий дисплей на місце.
  Злегка підіймаючи плазмовий дисплей, вставте
нижні ізоляційні прокладки в отвори у нижній
частині переносної підставки та потягніть
плазмовий дисплей донизу.
Ролик заблоковано...

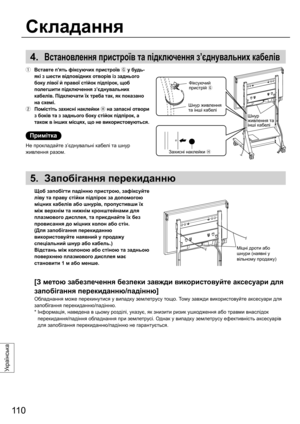

11 0
Українська
4. Встановлення пристроїв та підключення з’єднувальних кабелів
  Вставте пять фіксуючих пристроїв
 у будь-
які з шести відповідних отворів із заднього
боку лівої й правої стійок підпірок, щоб
полегшити підключення з’єднувальних
кабелів. Підключати їх треба так, як показано
на схемі.
  Помістіть захисні наклейки
 на запасні отвори
з боків та з заднього боку стійок
 підпірок, а
також в інших місцях, що не використовуються.
Примітка
Не прокладайте з’єднувальні кабелі та шнур...
