Panasonic Vacuum Cleaner Mcug725 Operating Instructions

- 41 -
AVERTISSEMENT
Ris que de chocs élec tri ques ou de lé sions
cor po rel les.
Dé bran cher avant d’en tre te nir ou de net toyer
l’appa reil. L’omis sion de dé bran cher pour rait
provoquer des chocs élec tri ques ou des
lésions cor po rel les du fait que l’as pi ra teur se
met trait sou dai ne ment en mar che.
ADVERTENCIA
Peligro de choque eléctrico y lesión
personal.
Desconecte la aspiradora antes de darle
servicio o limpiarla.  De lo contrario podría
producirse un choque eléctrico o causar
lesión...

- 42 -
Replacing Belt
Agitator HolderSupport de l’agitateur
Soporte de l’agitador Lift Agitator Up
Soulever l’agitateur
Unidad del agitador
Belt CoverCouvercle de
la courroie
Cubierta de
la banda
Install
New BeltPoser la
nouvelle
courroie
Instalación
de la correa
Motor ShaftArbred’entraînement
du moteur
Eje del motor
GrooveOuverture
Ranura
End Cap Bouchon
Tapa de extremo
➢ Replace belt whenever a burning
rubber smell caused by excessive
slippage occurs.
➢ Remove lower plate.
➢ Lift rear belt cover and...

- 43 -
Cambio de la correaRemplacement de la courroie
➢Cambie la corea cuando ocurra un
olor de goma que quema causado por
un patinaje excesivo.
➢Quite la base inferior.
➢Levante la cubierta de la corea
posterior y quite el embalaje de
soporte para la agitador.
➢Al levantar con cuidado quite elagitador.
➢Quite la correa gastada o rota.
➢Limpie el agitador.
➢Envuelva la correa nueva (Panasonic
Type UB8 solamente) en el eje del
motor y la polea de cepillo, véase el
diagrama para envolver la correa....

- 44 -

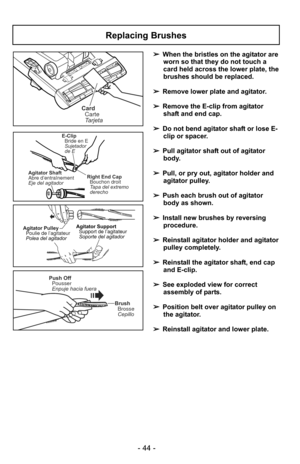

➢When the bristles on the agitator are
worn so that they do not touch a
card held across the lower plate, the
brushes should be replaced.
➢ Remove lower plate and agitator.
➢ Remove the E-clip from agitator
shaft and end cap.
➢ Do not bend agitator shaft or lose E-
clip or spacer.
➢ Pull agitator shaft out of agitator
body.
➢ Pull, or pry out, agitator holder and
agitator pulley.
➢ Push each brush out of agitator
body as shown.
➢ Install new brushes by reversing
procedure.
➢ Reinstall agitator...

- 45 -
➢Cuando los cepillos del agitador estén
gastados hasta que no pueden tocar
una tarjeta tenida en la base inferior, se
deben cambiar los cepillos.
➢Quite la base inferior y el agitador.
➢Quite el gancho E del eje del agitador y
la tapita del extremo.
➢No tuerca el eje del agitador o pierda el
gancho E.
➢Tire hacia afuera del eje del agitador
del montaje del agitador.
➢Tire, o arranque, el soporte del agitador
y la polea del agitatdor.
➢Empuje hacia afuera cada cepillo del
montaje del eje como se...

- 46 -

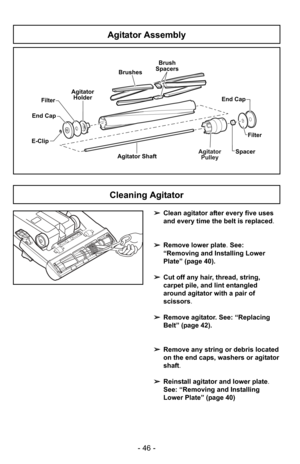

Agitator Assembly
E-ClipAgitatorPulley
Agitator ShaftFilter
End CapAgitator
Holder
Spacer
Brushes
Brush
Spacers
End Cap
Filter
➢ Clean agitator after every five uses
and every time the belt is replaced.
➢ Remove lower plate. See:
“Removing and Installing Lower
Plate” (page 40).
➢ Cut off any hair, thread, string,
carpet pile, and lint entangled
around agitator with a pair of
scissors .
➢ Remove agitator. See: “Replacing
Belt” (page 42).
➢ Remove any string or debris located
on the end caps,...

- 47 -

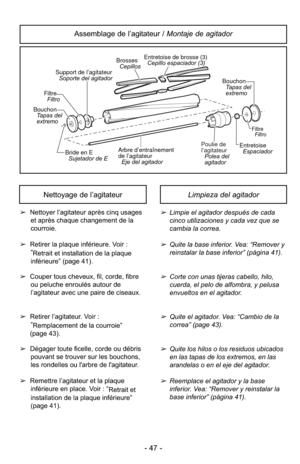

➢Limpie el agitador después de cada
cinco utilizaciones y cada vez que se
cambia la correa.
➢Quite la base inferior. Vea: “Remover y
reinstalar la base inferior” (página 41).
➢Corte con unas tijeras cabello, hilo,
cuerda, el pelo de alfombra, y pelusa
envueltos en el agitador.
➢Quite el agitador. Vea: “Cambio de la
correa” (page 43).
➢Quite los hilos o los residuos ubicados
en las tapas de los extremos, en las
arandelas o en el eje del agitador.
➢Reemplace el agitador y la base
inferior. Vea:...

- 48 -
Removing Clogs
Cover (Suction Inlet)Couvercle (Entrée
d’aspiration)
Cubierta (Abertura
de aspiración)
Short HoseTuyau court
Manguera
corta Hose
Tuyau
Manguera
Short HoseTuyau court
Manguera
corta
The hose located on the back of the
vacuum cleaner carries the dirt from
the nozzle up to the dust bag.  If the
hose should become clogged:
➢ Unplug vacuum.
➢ Pull open suction inlet cover and
check for clogging.
➢ Disconnect wand from short hose
and check wand and hose.
➢ Plug in vacuum cleaner and turn...

- 49 -
Quitando los residuos de basura enlos conductosDégagement des obstructions
La manguera situada en la parte posterior
de la aspiradora lleva el polvo de la
boquilla hasta la bolsa de polvo. Si hay
residuos en la manguera:
➢Desenchufe la aspiradora.
➢Tire de la cubierta de aspiración y
revise por los residuos.
➢Desconecte el tubo de la manguera
corta y revise por residuos en el tubo y
en la manguera.
➢Enchufe la aspiradora y enciéndala.
➢Desconecte el tubo y estire la
manguera hasta la extensión...

- 50 -
Cleaning Exterior and Tools
➢Clean exterior using a clean, soft cloth that has been dipped in a solution of mild
liquid detergent and water and wrung dry.
➢ DO NOT drip water on vacuum cleaner
➢ Wipe dry after cleaning.
➢ DO NOT clean tools in dishwasher or clothes washer.
➢ Wash tools in warm soapy water, rinse and air-dry.
➢ DO NOT use tools if they are wet.
