Stiga Lawn Mower 8211-0208-09 Finnish Version Manual

DEUTSCHD
8211-0208-09

3
SVENSKAS
2.
3.B4.
1.
6.
FD
E
5.
B
7.

4
SVENSKA S
12. Briggs & Stratton LS 45
ADD
FULL
FULL
ADD
8.9. Briggs & Stratton LS 45
10. Briggs & Stratton ES 45, XTE 50
13. Briggs & Stratton XTE 50
11. Honda GCV
14. Honda GCV15.FULL/MAX
ADD/MIN
I*
B* G
3x
0,15 l.
ADD
FULL

5
SVENSKAS
17. YX
19. Vänster / Left
22. Briggs & Stratton ES 45, XTE 5021. Briggs & Stratton LS 45
18.
23. Honda GCV24.
20. Höger / Right
0,75 mm
Briggs & Stratton : 0,76 mm
Honda: 0,7-0,8 mm
16.

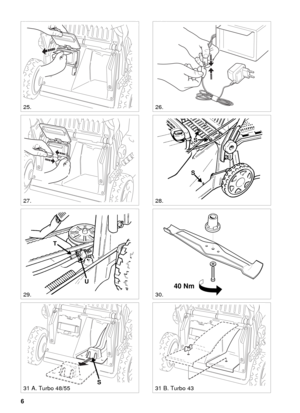

6
SVENSKA S
T
U
S
S
26.
29.
28.
31 A. Turbo 48/55
30.
25.
27.
40 Nm
S
31 B. Turbo 43

8
SUOMIFI

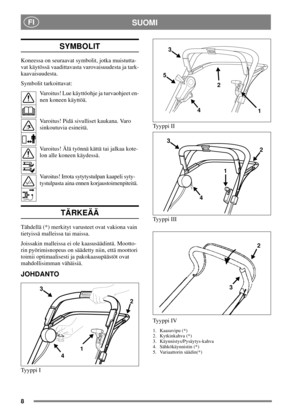

SYMBOLIT
Koneessa on seuraavat symbolit, jotka muistutta-
vat käytössä vaadittavasta varovaisuudesta ja tark-
kaavaisuudesta.
Symbolit tarkoittavat:
Varoitus! Lue käyttöohje ja turvaohjeet en-
nen koneen käyttöä.
Varoitus! Pidä sivulliset kaukana. Varo
sinkoutuvia esineitä.
Varoitus! Älä työnnä kättä tai jalkaa kote-
lonallekoneenkäydessä.
Varoitus! Irrota sytytystulpan kaapeli syty-
tystulpasta aina ennen korjaustoimenpiteitä.
TÄRKEÄÄ
Tähdellä (*) merkityt varusteet ovat vakiona vain
tietyissä...

9
SUOMIFI
ASENNUS
PAKKAUKSEN SISÄLTÄMÄT
IRTO-OSAT
2 kpl ruohonkerääjän pidike
4 kpl pidikkeen ruuvi
1 kpl virta-avain (*)
1 kpl akunvaraaja (*)
1 kpl kuusiokoloavain
1 kpl hylsyavain
+Ohjekirjat
OHJAIN (Tyyppi I-III)
1. Käännä ohjausaisan alaosa ylös.
2. Kiinnitä ohjausaisan yläosa ruuveilla, alusle-
vyillä ja lukkopyörät. Asenna käynnistyskah-
van silmukka oikealle puolelle (kuva 1).
3. Kiristä ohjausaisan alaosan lukkokahvat. Kun
ne on kiristetty, säädä ohjausaisa kiristämällä
ruuvejaBtoimitukseen...

10
SUOMIFI
Tulppa irrotetaan painamalla salpa (S) alas. Asen-
nettaessa tulppa takaisin varmista, että molemmat
tapit painuvat reikiin niin, että tulppa napsahtaa
kiinni.
Turbo43Combi:
Irrota tulppa kiertämällä siipimutteri irti.
2. KERUU
Kokoa toimitukseen kuuluva ruohonkeruusäiliö
(kuva 6, 8). Avaa luukku, poista tulppa ja kiinnitä
keruusäiliö koneen taakse.
Leikattaessa ruoho kerääntyy keruusäiliöön. Tyh-
jennä ruoho kompostiin tai levitä se kukkaistutuk-
sille ravinteeksi. Kone soveltuu...

11
SUOMIFI
2. Varmista, että sytytystulpan johto on liitetty sy-
tytystulppaan.
3. Avaa polttoainehana (kuva 14).
4. Aseta kaasuvipuBrikastinasentoon .
Huom! Rikastinta ei tarvitse käyttää, kun moot-
tori on lämmin (kuva 15).
5. Paina käynnistys-pysäytyskahvaGohjausaisaa
vasten. Huom! käynnistys-pysäytyskahvaaG
on painettava jatkuvasti, jotta moottori ei py-
sähdy (kuva 15).
6. Tartu käynnistyskahvaan ja nykäise nopeasti
käynnistysnarusta.
7. Kun moottori on käynnistynyt, vedä kaasuvi-
pua taaksepäin,...

12
SUOMIFI
Puhdista säännöllisesti äänenvaimennin
ja sen ympärystä ruohosta, liasta ja tu-
lenarasta roskasta.
Irrota ruuvitSja poista kotelo (kuva 28): ja puhdis-
ta voimansiirto (*) ja käyttöhihna (*) harjalla tai
paineilmalla 1-2 kertaa vuodessa.
Vetopyörät (*) on puhdistettava sisäpuolelta kerran
kaudessa. Irrota pyörät. Harjaa tai puhalla puh-
taaksi hammaspyörä ja pyörän hammaskehä ruo-
hosta ja lika (kuva 18). Asenna pyörä takaisin
pyörä.
JÄÄHDYTYSJÄRJESTELMÄ
Moottorin jäähdytysjärjestelmä on...
