Stiga Lawn Mower 8211-0208-09 German Version Manual

DEUTSCHD
8211-0208-09

3
SVENSKAS
2.
3.B4.
1.
6.
FD
E
5.
B
7.

4
SVENSKA S
12. Briggs & Stratton LS 45
ADD
FULL
FULL
ADD
8.9. Briggs & Stratton LS 45
10. Briggs & Stratton ES 45, XTE 50
13. Briggs & Stratton XTE 50
11. Honda GCV
14. Honda GCV15.FULL/MAX
ADD/MIN
I*
B* G
3x
0,15 l.
ADD
FULL

5
SVENSKAS
17. YX
19. Vänster / Left
22. Briggs & Stratton ES 45, XTE 5021. Briggs & Stratton LS 45
18.
23. Honda GCV24.
20. Höger / Right
0,75 mm
Briggs & Stratton : 0,76 mm
Honda: 0,7-0,8 mm
16.

6
SVENSKA S
T
U
S
S

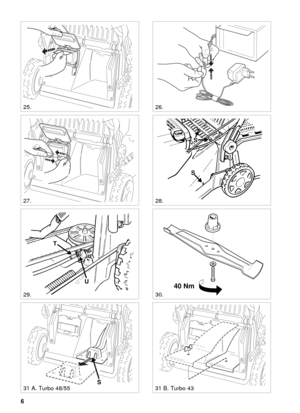

26.
29.
28.
31 A. Turbo 48/55
30.
25.
27.
40 Nm
S
31 B. Turbo 43

7
DEUTSCHDE

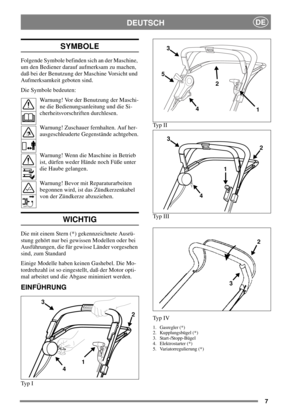

SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener darauf aufmerksam zu machen,
daß bei der Benutzung der Maschine Vorsicht und
Aufmerksamkeit geboten sind.
Die Symbole bedeuten:
Warnung! Vor der Benutzung der Maschi-
ne die Bedienungsanleitung und die Si-
cherheitsvorschriften durchlesen.
Warnung! Zuschauer fernhalten. Auf her-
ausgeschleuderte Gegenstände achtgeben.
Warnung! Wenn die Maschine in Betrieb
ist, dürfen weder Hände noch Füße unter
die Haube gelangen....

8
DEUTSCHDE
MONTAGE
LOSE TEILE IM KARTON
2 Halterungen für den Grasfang
4 Schrauben für die Halterungen
1 Zündschlüssel (*)
1 Batterie-Ladegerät (*)
1 Inbusschlüssel
1 Steckschlüssel
+ Gebrauchsanweisungen
FÜHRUNGSHOLM (Typ I-III)
1. Unteren Teil des Führungsholms hochklappen.
2. Oberen Holmteil mit Schrauben, Unterlegschei-
ben und Verschlußrädern montieren. Rechts wird
eine Öse für den Starthandgriff montiert (Abb.
1).
3. Verschlußräder des unteren Teils anziehen. Wenn
sie angezogen sind, kann die Höhe...

9
DEUTSCHDE
wird. Das kleingeschnittene Gras fällt in den
Rasen zurück und verrottet dort, wodurch der
Rasen gleichzeitig gedüngt wird. Um diesen Stop-
fen zu entfernen, die Sperre (S) eindrücken. Zum
Wiedereinsetzen des Stopfens die beiden Zapfen
so in die Öffnungen eindrükken, dass der Stopfen
fest einrastet.
Turbo43Combi:
Um den Stopfen zu entfernen, die Flügelmutter
abschrauben.
2. GRAS AUFFANGEN
Den mitgelieferten Grasauffangbehälter montie-
ren (Abb. 6, 8). Die Grasauswurfluke öffnen, den
Stopfen...

10
DEUTSCHDE
7. Für ein optimales Mähresultat empfiehlt es sich,
stets mit Vollgas zu arbeiten.
Hände und Füße außerhalb der Reich-
weite der/des rotierenden Messer/s hal-
ten. Während der Motor in Betrieb ist,
darf niemals eine Hand oder ein Fuß un-
ter das Messergehäuse oder in den
Grasauswurf gesteckt werden.
ANLASSEN DES MOTORS
(Honda)
1. Den Rasenmäher auf ebenen und festen Unter-
grund stellen. Nicht in hohem Gras starten.
2. Kontrollieren, daß das Zündkabel zur Zündkerze
angeschlossen ist.
3....

11
DEUTSCHDE
WARTUNG
Wartungsarbeiten am Motor oder am
Rasenmäher dürfen nur bei abgezoge-
nem Zündkerzenstecker vorgenommen
werden!
Wenn der Rasenmäher z. B. zum Trans-
port angehoben werden soll, den Motor
abschalten und das Zündkerzenkabel
abziehen.
Wenn der Rasenmäher geneigt werden
muß, ist er so zu neigen, daß die Zünd-
kerze nach oben gerichtet ist. Den Mäher
neigen, wenn der Kraftstofftank leer ist.
REINIGUNG
Den Mäher nach jedem Gebrauch reinigen. Die
Unterseite der Mäherhaube ist besonders...
