Page 1
DEUTSCHD 8211-0208-10
Page 2
SVENSKAS 2. 3.B4. 1. 6. FD E 5. B 7.
Page 3
SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE, LS 60, Intek 13. Briggs & Stratton XTE, LS 60 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS 17. YX 19. Vänster / Left 22. Briggs & Stratton XTE, LS 60, Intek21. Briggs & Stratton LS 45 18. 23. Honda GCV24. 20. Höger / Right 0,75 mm Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 16.

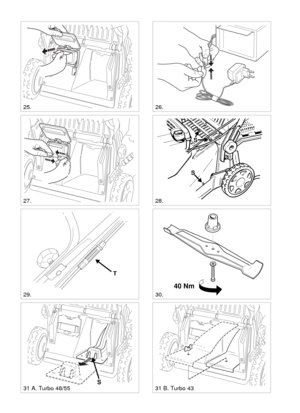

Page 5
SVENSKA S S S 26. 29. 28. 31 A. Turbo 48/55 30. 25. 27. 40 Nm S 31 B. Turbo 43 T
Page 6
4 SUOMIFIN SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joi- den tarkoitus on muistuttaa käyttäjää laitteen käy- tön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus! Lue käyttöopas ja turvallisuus- ohjeet ennen laitteen käyttöä. Varoitus! Pidä sivulliset kaukana. Varo uloslentäviä esineitä. Varoitus! Älä työnnä kättä tai jalkaa kote- lonallekoneenkäydessä. Varoitus! Irrota sytytystulpan johdin syty- tystulpasta ennen korjaustöiden aloitusta. TÄRKEÄÄ Tähdellä...
Page 7
5 SUOMIFIN ASENNUS PAKKAUKSEN IRTO-OSAT 2 ruohonkeruulaitteen pidintä 4 ruuvia em. pitimiin 1 virta-avain (*) 1 akkulaturi (*) 1 kuusiokoloavain 1 hylsyavain +Ohjekirjat TYÖNTÖAISA (Tyyppi I-III) 1. Käännä ylös työntöaisan alaosa. 2. Asenna työntöaisan yläosa ruuveilla, alusle- vyillä ja käsipyörillä. Asenna oikealle puolelle silmukka käynnistyskahvalle (kuva 1). 3. Tiukkaa työntöaisan alaosan käsipyörät. Kun ne on tiukattu, työntöaisan korkeutta voidaan säätää tiukkaamalla ruuvitBoheisella avaimella....
Page 8
6 SUOMIFIN Turbo43Combi: Irrota tulppa irrottamalla siipimutteri. 2. KERUU Kokoa mukana toimitettu keruulaite (kuva 6, 8). Avaa luukku, irrota tulppa ja ripusta keruulaite ko- neen taakse. Leikattaessa ruohojäte kerätään keruulaitteeseen. Levitä jäte sitten kompostin päälle tai levitä kukka- penkkiin lannoitteeksi. Ruohonleikkuria voidaan käyttää myös syksyllä lehtien keruuseen. ENNEN KÄYNNISTYSTÄ TÄYTÄ KAMPIKAMMIO ÖLJYLLÄ Ruohonleikkurin kampikammiossa ei toimitettaessa ole öljyä. Kampikammio on...
Page 9
7 SUOMIFIN Pidä kädet ja jalat kaukana pyörivistä teristä. Älä koskaan työnnä kättä tai jal- kaa teräsuojuksen alle tai poistoauk- koon moottorin käydessä. MOOTTORIN KÄYNNISTÄMINEN (Honda) 1. Käynnistä ruohonleikkuri tasaisella ja kovalla alustalla. Älä käynnistä korkeassa ruohikossa. 2. Tarkista, että sytytystulpan johdin on kytketty sytytystulppaan. 3. Avaa polttonestehana (kuva 14). 4. Käännä kaasun säädinBrikastinasentoon . HUOM! Lämpimän moottorin käynnistyksen yhteydessä rikastinta ei tarvitse...
Page 10
8 SUOMIFIN PUHDISTUS Leikkuri tulisi puhdistaa aina käytön jälkeen. Puh- dista erityisen huolellisesti leikkuulaitteen kotelon alapuoli. Huuhtele puhtaaksi puutarhaletkun avul- la. Silloin leikkuri kestää pitempään ja toimii var- memmin. Älä käytä painepesuria. Jos ruoho on kuivunut kiinni, leikkuukotelon ala- pinta voidaan kaapia puhtaaksi. Korjaa tarvittaessa alapuolen maalivauriot ruostevaurioiden ehkäise- miseksi. Puhdista säännöllisesti äänenvaimennin ja sen ympäristö ruohosta, liasta ja syt-...
