Stiga Lawn Mower 8211 0208 10 Operators Manual German Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 10 Operators Manual German Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
DEUTSCHD 8211-0208-10
Page 2
SVENSKAS 2. 3.B4. 1. 6. FD E 5. B 7.
Page 3
SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE, LS 60, Intek 13. Briggs & Stratton XTE, LS 60 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS 17. YX 19. Vänster / Left 22. Briggs & Stratton XTE, LS 60, Intek21. Briggs & Stratton LS 45 18. 23. Honda GCV24. 20. Höger / Right 0,75 mm Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 16.

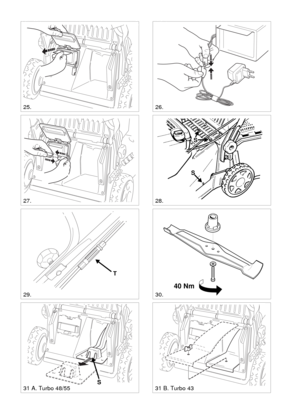

Page 5
SVENSKA S S S 26. 29. 28. 31 A. Turbo 48/55 30. 25. 27. 40 Nm S 31 B. Turbo 43 T

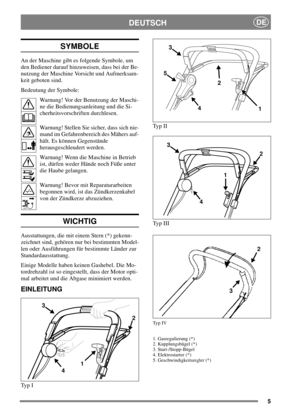

Page 6
5 DEUTSCHDE SYMBOLE An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Be- nutzung der Maschine Vorsicht und Aufmerksam- keit geboten sind. Bedeutung der Symbole: Warnung! Vor der Benutzung der Maschi- ne die Bedienungsanleitung und die Si- cherheitsvorschriften durchlesen. Warnung! Stellen Sie sicher, dass sich nie- mand im Gefahrenbereich des Mähers auf- hält. Es können Gegenstände herausgeschleudert werden. Warnung! Wenn die Maschine in Betrieb ist, dürfen weder...
Page 7
6 DEUTSCHDE MONTAGE EINZELTEILE IM KARTON 2 Halterungen für den Grasfangkorb 4 Schrauben für die Halterungen 1 Startschlüssel (*) 1 Batterieladegerät (*) 1 Innensechskantschlüssel 1 Schraubenschlüssel + Handbücher FÜHRUNGSHOLM (Typ I-III) 1. Unterteil des Führungsholms nach oben klap- pen. 2. Das Oberteil des Führungsholms mit Schrau- ben, Scheiben und Flügelmuttern befestigen. Auf der rechten Seite wird außerdem ein Halter für den Startgriff montiert (Abb. 1). 3. Flügelmuttern am Unterteil des...
Page 8
7 DEUTSCHDE GEBRAUCH DER MASCHINE COMBI (*) Ihr neuer Rasenmäher verfügt über zwei unter- schiedliche Funktionen: 1. “MULTICLIP“ Bei der Lieferung befindet sich ein Stopfen (P) in der Auswurföffnung (Abb. 31). Die Maschine kann für “Multiclip“-Mähen verwendet werden, bei dem die abgeschnittenen Grashalme in kleinste Stücke zerteilt werden. Diese Stücke fallen dann in die Rasenfläche, wo sie verrotten und den Ra- sen dadurch auf natürliche Weise düngen. Die Sperre (S) drücken, um den Pfropfen zu entfer-...
Page 9
8 DEUTSCHDE 4. Beim Start eines kalten Motors: Den Pumpen- balg (Primer) 6-mal kräftig durchdrücken (Abb. 12, 13). Beim Start eines warmen Motors muss der Pumpenbalg (Primer) nicht gedrückt werden. Wenn der Motor wegen Kraftstoffmangel aus- gegangen ist, Benzin nachfüllen und den Pum- penbalg 3-mal drücken. 5. Den Start-/Stopp-BügelGzum Holm hin drük- ken. Bitte beachten! Der Start-/Stopp-BügelG muss zum Holm hin gedrückt gehalten werden, damit der Motor nicht stehenbleibt (Abb. 15). 6a Manueller Start:...
Page 10
9 DEUTSCHDE Eine geeignete Geschwindigkeit durch Verstellen des Reglers in eine der vier Positionen wählen (Abb. 16). Die verschiedenen Positionen haben folgende Ge- schwindigkeiten: Position :ca. 2,8 km/h Position 2: ca. 3,1 km/h Position 3: ca. 3,6 km/h Position : ca. 4,5 km/h SCHNITTHÖHE Den Motor vor der Einstellung der Schnitthöhe abstellen. Die Schnitthöhe nicht so niedrig einstel- len, dass das Schneidwerkzeug mit Un- ebenheiten des Bodens in Berührung kommt. Der Rasenmäher hat einen...
