Stiga Lawn Mower 8211 0208 10 Operators Manual Swedish Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 10 Operators Manual Swedish Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
DEUTSCHD 8211-0208-10
Page 2
SVENSKAS 2. 3.B4. 1. 6. FD E 5. B 7.
Page 3
SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE, LS 60, Intek 13. Briggs & Stratton XTE, LS 60 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS 17. YX 19. Vänster / Left 22. Briggs & Stratton XTE, LS 60, Intek21. Briggs & Stratton LS 45 18. 23. Honda GCV24. 20. Höger / Right 0,75 mm Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 16.

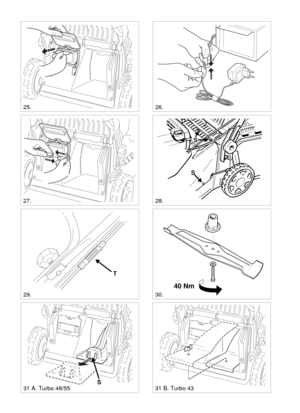

Page 5
SVENSKA S S S 26. 29. 28. 31 A. Turbo 48/55 30. 25. 27. 40 Nm S 31 B. Turbo 43 T

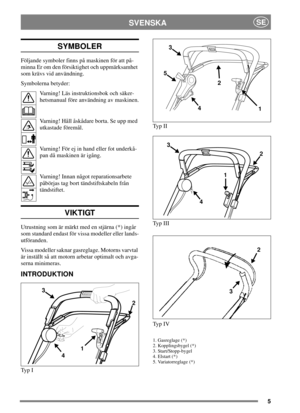

Page 6
5 SVENSKASE SYMBOLER Följande symboler finns på maskinen för att på- minna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning! Läs instruktionsbok och säker- hetsmanual före användning av maskinen. Varning! Håll åskådare borta. Se upp med utkastade föremål. Varning! För ej in hand eller fot underkå- pan då maskinen är igång. Varning! Innan något reparationsarbete påbörjas tag bort tändstiftskabeln från tändstiftet. VIKTIGT Utrustning som är märkt med en stjärna...
Page 7
6 SVENSKASE MONTERING LÖSA DELAR I KARTONGEN 2 st hållare till gräsuppsamlare 4 st skruvar till hållare 1 st startnyckel (*) 1 st batteriladdare (*) 1 st insexnyckel 1 st hylsnyckel + Instruktionsböcker STYRE (Typ I-III) 1. Fäll upp styrets underdel. 2. Montera fast styrets överdel med skruvar, brick- or och låsrattar. På höger sida monteras en ögla för starthandtaget (fig. 1). 3. Drag åt låsrattarna till styrets underdel. När dessa är åtdragna kan styrets höjd justeras genom att dra åt skruvarnaBmed...
Page 8
7 SVENSKASE Turbo43Combi: För att ta bort pluggen, skruva bort vingmuttern. 2. UPPSAMLING Montera ihop den bifogade gräsuppsamlaren (fig. 6, 8). Öppna luckan, tag bort pluggen och häkta is- tället fast uppsamlaren baktill på maskinen. Vid klippning samlas gräset upp i uppsamlaren. Töm ut gräset på komposten eller sprid ut det på rabatten som gödning. Maskinen fungerar även ut- märkt för att samla upp löven på hösten. FÖRE START FYLL VEVHUSET MED OLJA Gräsklipparen levereras utan olja i mo- torns vevhus....
Page 9
8 SVENSKASE START AV MOTOR (Honda) 1. Ställ gräsklipparen på plan och fast mark.Starta inte i högt gräs. 2. Se till att tändstiftkabeln är ansluten till tänd- stiftet. 3. Öppna bränslekranen (fig. 14). 4. Ställ gasreglagetBi chokeläge . OBS! En varm motor behöver inte chokas (fig. 15). 5. Tryck in Start/Stopp-bygelnGmot styret. OBS! Start/Stopp-bygelnGmåste behållas intryckt för att motorn inte skall stanna (fig. 15). 6. Fatta starthandtaget och starta motorn genom ett hastigt drag i startsnöret. 7. När...
Page 10
9 SVENSKASE Rengör regelbundet ljuddämparen och dess omgivning från gräs, smuts och brännbart skräp. Avlägsna transmissionskåpan genom att demonte- ra skruvarnaS(fig. 28) och rengör vid transmissio- nen (*) och drivremmen (*) med borste eller tryckluft 1-2 gånger per år. En gång per säsong bör drivhjulen (*) rengöras in- vändigt. Demontera båda hjulen. Borsta eller blås rent kugghjul och hjulets kuggkrans från gräs och smuts (fig. 18). Montera tillbaka hjulet. KYLSYSTEMET Före varje användning skall...
