STIGA TURBO
55 COMBI
48 COMBI
43 COMBI
8211-0208-11

SVENSKAS
2.
3.B4.
1.
6.
FD
E
5.
B
7.

SVENSKA S
12. Briggs & Stratton LS 45
ADD
FULL
FULL
ADD
8.9. Briggs & Stratton LS 45
10. Briggs & Stratton XTE
13. Briggs & Stratton XTE
11. Honda GCV
14. Honda GCV15.FULL/MAX
ADD/MIN
I*
B* G
3x
0,15 l.
ADD
FULL

SVENSKAS
YX17.
22. Briggs & Stratton XTE21. Briggs & Stratton LS 45
23. Honda GCV24.
20. Right
16.
19. Left18.

SVENSKA S
S
S

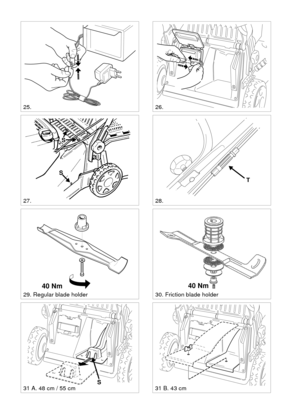

26.
29. Regular blade holder
28.
31 A. 48 cm / 55 cm
30. Friction blade holder
25.
27.
40 Nm
S
31 B. 43 cm
T
40 Nm

6
NEDERLANDSNL

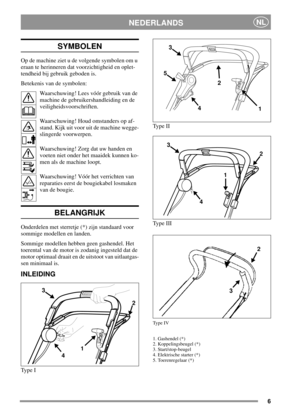

SYMBOLEN
Op de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en oplet-
tendheid bij gebruik geboden is.
Betekenis van de symbolen:
Waarschuwing! Lees vóór gebruik van de
machine de gebruikershandleiding en de
veiligheidsvoorschriften.
Waarschuwing! Houd omstanders op af-
stand. Kijk uit voor uit de machine wegge-
slingerde voorwerpen.
Waarschuwing! Zorg dat uw handen en
voeten niet onder het maaidek kunnen ko-
men als de machine loopt.
Waarschuwing! Vóór...

7
NEDERLANDSNL

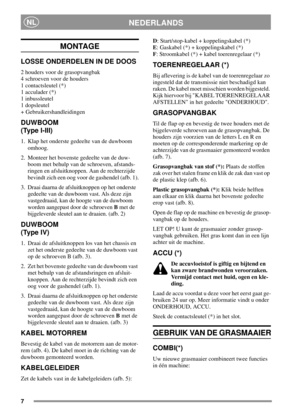

MONTAGE
LOSSE ONDERDELEN IN DE DOOS
2 houders voor de grasopvangbak
4 schroeven voor de houders
1 contactsleutel (*)
1 acculader (*)
1 inbussleutel
1dopsleutel
+ Gebruikershandleidingen
DUWBOOM
(Type I-III)
1. Klap het onderste gedeelte van de duwboom
omhoog.
2. Monteer het bovenste gedeelte van de duw-
boom met behulp van de schroeven, afstands-
ringen en afsluitknoppen. Aan de rechterzijde
bevindt zich een oog voor de gashendel (afb. 1).
3. Draai daarna de afsluitknoppen op het onderste...

8
NEDERLANDSNL

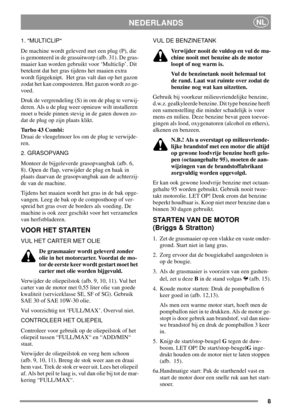

1. MULTICLIP
De machine wordt geleverd met een plug (P), die
is gemonteerd in de grasuitworp (afb. 31). De gras-
maaier kan worden gebruikt voor ‘Multiclip’. Dit
betekent dat het gras tijdens het maaien extra
wordt fijngeknipt. Het gras valt dan op het gazon
zodat het kan composteren. Het gazon wordt zo ge-
voed.
Druk de vergrendeling (S) in om de plug te verwij-
deren. Als u de plug weer opnieuw wilt installeren
moet u beide pinnen stevig in de gaten duwen zo-
datdeplugopzijnplaatsklikt....

9
NEDERLANDSNL

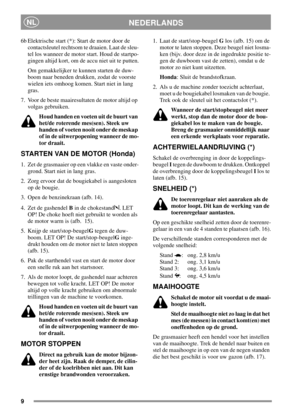

6b Elektrische start (*): Start de motor door de
contactsleutel rechtsom te draaien. Laat de sleu-
tel los wanneer de motor start. Houd de startpo-
gingen altijd kort, om de accu niet uit te putten.
Om gemakkelijker te kunnen starten de duw-
boom naar beneden drukken, zodat de voorste
wielen iets omhoog komen. Start niet in lang
gras.
7. Voor de beste maairesultaten de motor altijd op
volgas gebruiken.
Houd handen en voeten uit de buurt van
het/de roterende mes(sen). Steek uw
handen of...

10
NEDERLANDSNL

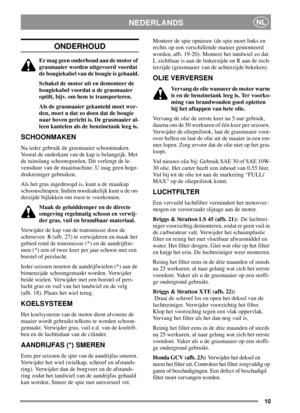

ONDERHOUD
Er mag geen onderhoud aan de motor of
grasmaaier worden uitgevoerd voordat
de bougiekabel van de bougie is gehaald.
Schakel de motor uit en demonteer de
bougiekabel voordat u de grasmaaier
optilt, bijv. om hem te transporteren.
Als de grasmaaier gekanteld moet wor-
den, moet u dat zo doen dat de bougie
naar boven gericht is. De grasmaaier al-
leen kantelen als de benzinetank leeg is.
SCHOONMAKEN
Na ieder gebruik de grasmaaier schoonmaken.
Vooral de onderkant van de kap is...
