Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual Finnish Version
Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual Finnish Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 11 Turbo 55 48 43 Combi Operators Manual Finnish Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA TURBO 55 COMBI 48 COMBI 43 COMBI 8211-0208-11
Page 2
SVENSKAS 2. 3.B4. 1. 6. FD E 5. B 7.
Page 3
SVENSKA S 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8.9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE 13. Briggs & Stratton XTE 11. Honda GCV 14. Honda GCV15.FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS YX17. 22. Briggs & Stratton XTE21. Briggs & Stratton LS 45 23. Honda GCV24. 20. Right 16. 19. Left18.

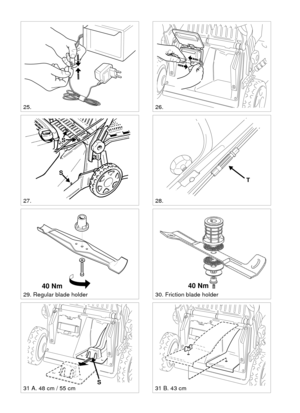

Page 5
SVENSKA S S S 26. 29. Regular blade holder 28. 31 A. 48 cm / 55 cm 30. Friction blade holder 25. 27. 40 Nm S 31 B. 43 cm T 40 Nm
Page 6
SVENSKAS

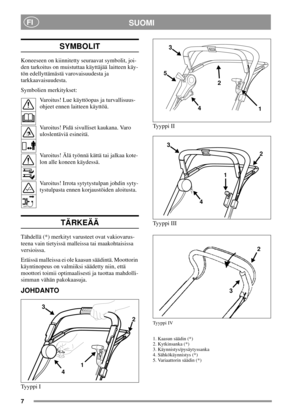

Page 7
7 SUOMIFI SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joi- den tarkoitus on muistuttaa käyttäjää laitteen käy- tön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus! Lue käyttöopas ja turvallisuus- ohjeet ennen laitteen käyttöä. Varoitus! Pidä sivulliset kaukana. Varo uloslentäviä esineitä. Varoitus! Älä työnnä kättä tai jalkaa kote- lonallekoneenkäydessä. Varoitus! Irrota sytytystulpan johdin syty- tystulpasta ennen korjaustöiden aloitusta. TÄRKEÄÄ Tähdellä...

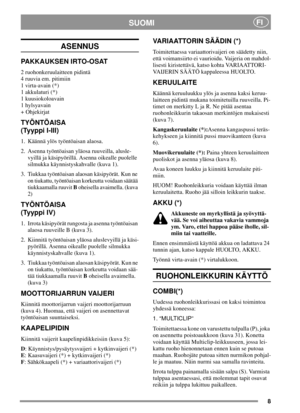

Page 8
8 SUOMIFI ASENNUS PAKKAUKSEN IRTO-OSAT 2 ruohonkeruulaitteen pidintä 4 ruuvia em. pitimiin 1 virta-avain (*) 1 akkulaturi (*) 1 kuusiokoloavain 1 hylsyavain +Ohjekirjat TYÖNTÖAISA (Tyyppi I-III) 1. Käännä ylös työntöaisan alaosa. 2. Asenna työntöaisan yläosa ruuveilla, alusle- vyillä ja käsipyörillä. Asenna oikealle puolelle silmukka käynnistyskahvalle (kuva 1). 3. Tiukkaa työntöaisan alaosan käsipyörät. Kun ne on tiukattu, työntöaisan korkeutta voidaan säätää tiukkaamalla ruuvitBoheisella avaimella....

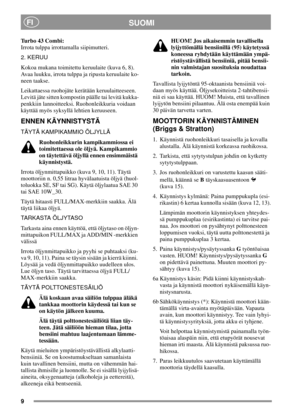

Page 9
9 SUOMIFI Turbo43Combi: Irrota tulppa irrottamalla siipimutteri. 2. KERUU Kokoa mukana toimitettu keruulaite (kuva 6, 8). Avaa luukku, irrota tulppa ja ripusta keruulaite ko- neen taakse. Leikattaessa ruohojäte kerätään keruulaitteeseen. Levitä jäte sitten kompostin päälle tai levitä kukka- penkkiin lannoitteeksi. Ruohonleikkuria voidaan käyttää myös syksyllä lehtien keruuseen. ENNEN KÄYNNISTYSTÄ TÄYTÄ KAMPIKAMMIO ÖLJYLLÄ Ruohonleikkurin kampikammiossa ei toimitettaessa ole öljyä. Kampikammio on...
Page 10
10 SUOMIFI Pidä kädet ja jalat kaukana pyörivistä teristä. Älä koskaan työnnä kättä tai jal- kaa teräsuojuksen alle tai poistoauk- koon moottorin käydessä. MOOTTORIN KÄYNNISTÄMINEN (Honda) 1. Käynnistä ruohonleikkuri tasaisella ja kovalla alustalla. Älä käynnistä korkeassa ruohikossa. 2. Tarkista, että sytytystulpan johdin on kytketty sytytystulppaan. 3. Avaa polttonestehana (kuva 14). 4. Käännä kaasun säädinBrikastinasentoon . HUOM! Lämpimän moottorin käynnistyksen yhteydessä rikastinta ei tarvitse...
