Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Danish Version
Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Danish Version
Here you can view all the pages of manual Stiga Lawn Mower 8211 0208 12 Turbo 55 48 43 Combi Operators Manual Danish Version . The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA TURBO 55 COMBI 48 COMBI 43 COMBI 8211-0208-12
Page 2
SVENSKAS 2. 3. B4. 1. 6. F D E 5. B 7.
Page 3
SVENSKA S 3x 12. Briggs & Stratton LS 45 ADD FULL FULL ADD 8. 9. Briggs & Stratton LS 45 10. Briggs & Stratton XTE 13. Briggs & Stratton XTE 11. Honda 14. Honda15. FULL/MAX ADD/MIN I* B* G 3x 0,15 l. ADD FULL
Page 4
SVENSKAS YX17. 22. Briggs & Stratton XTE21. Briggs & Stratton LS 45 23. Honda24. 20. Right 16. 19. Left18.

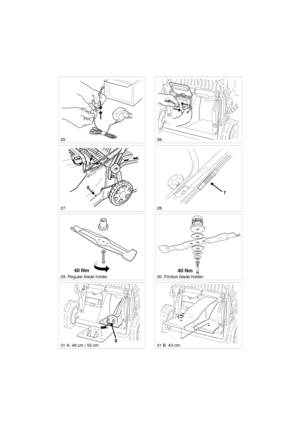

Page 5
SVENSKA S S S 26. 29. Regular blade holder 28. 31 A. 48 cm / 55 cm 30. Friction blade holder 25. 27. 40 Nm S31 B. 43 cm T 40 Nm

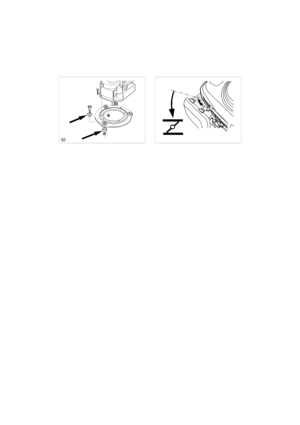

Page 6
SVENSKAS 32. 33. Honda A-Choke

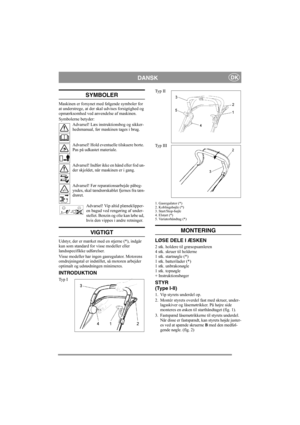

Page 7
DANSKDK SYMBOLER Maskinen er forsynet med følgende symboler for at understrege, at der skal udvises forsigtighed og opmærksomhed ved anvendelse af maskinen. Symbolerne betyder: Advarsel! Læs instruktionsbog og sikker- hedsmanual, før maskinen tages i brug. Advarsel! Hold eventuelle tilskuere borte. Pas på udkastet materiale. Advarsel! Indfør ikke en hånd eller fod un- der skjoldet, når maskinen er i gang. Advarsel! Før reparationsarbejde påbeg- yndes, skal tændrørskablet fjernes fra tæn- drøret....

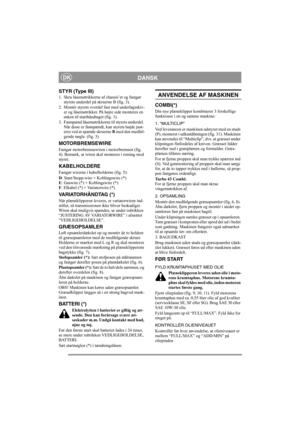

Page 8
DANSKDK STYR (Type III) 1. Skru låsemøtrikkerne af chassis’et og fastgør styrets underdel på skruerne B (fig. 3). 2. Montér styrets overdel fast med underlagsskiv- er og låsemøtrikker. På højre side monteres en øsken til starthåndtaget (fig. 1). 3. Fastspænd låsemøtrikke rne til styrets underdel. Når disse er fastspændt, kan styrets højde just- eres ved at spænde skruerne B med den medføl- gende nøgle. (fig. 3) MOTORBREMSEWIRE Fastgør motorbremsewiren i motorbremsen (fig. 4). Bemærk, at wiren skal...

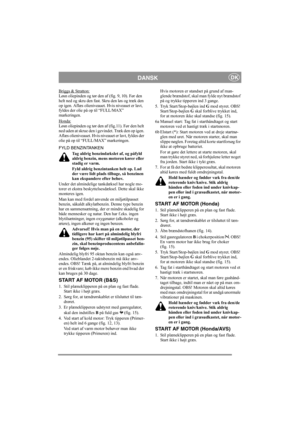

Page 9
DANSKDK Briggs & Stratton:Løsn oliepinden og tør den af (fig. 9, 10). Før den helt ned og skru den fast. Skru den løs og træk den op igen. Aflæs olieniveauet. Hvis niveauet er lavt, fyldes der olie på op til “FULL/MAX” markeringen. Honda: Løsn oliepinden og tør den af (fig.11). Før den helt ned uden at skrue den i gevindet. Træk den op igen. Aflæs olieniveauet. Hvis nive auet er lavt, fyldes der olie på op til “FULL/MAX” markeringen. FYLD BENZINTANKEN Tag aldrig benzindækslet af, og påfyld...

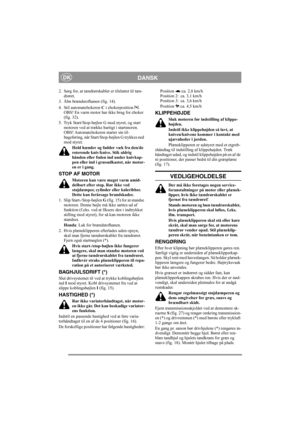

Page 10
DANSKDK 2. Sørg for, at tændrørskablet er tilsluttet til tæn-drøret. 3. Åbn brændstofhanen (fig. 14). 4. Stil automatchokeren C i chokerposition . OBS! En varm motor har ikke brug for choker (fig. 32). 5. Tryk Start/Stop-bøjlen G mod styret, og start motoren ved at trække hurtigt i startsnoren. OBS! Automatchokeren starter sin til- bageføring, når Start/Stop-bøjlen G trykkes ned mod styret. Hold hænder og fødder væk fra den/de roterende kniv/knive. Stik aldrig hånden eller foden ind under...
