Stiga Lawn Mower 8211-3488-01 Instruction Manual Dutch Version
Here you can view all the pages of manual Stiga Lawn Mower 8211-3488-01 Instruction Manual Dutch Version. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
DEUTSCHD 8211-3488-01
Page 2
DEUTSCH
Page 3
DEUTSCHD
Page 4
4 SVENSKA S STOP B* G G FLAT ADD FULL FULL ADD 12 34 2. 8.7. Honda 6. Briggs & Stratton5. 3. Not in use4. Not in use A 1.

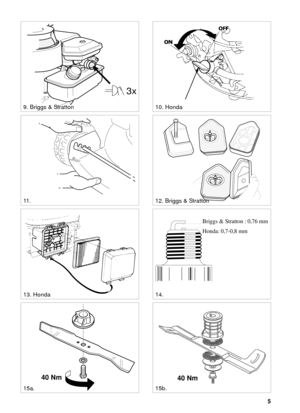

Page 5
5 SVENSKAS 3x 9. Briggs & Stratton10. Honda 11 .12. Briggs & Stratton 13. Honda 0,75 mm 14. Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 15a. 40 Nm 15b. 40 Nm
Page 6
6 NEDERLANDSNL SYMBOLEN Op de machine ziet u de volgende symbolen om u eraan te herinneren dat voorzichtigheid en oplet- tendheid bij gebruik geboden is. Betekenis van de symbolen: Waarschuwing! Lees vóór gebruik van de machine de gebruikershandleiding en de veiligheidsvoorschriften. Waarschuwing! Houd omstanders op af- stand. Kijk uit voor uit de machine wegge- slingerde voorwerpen. Waarschuwing! Zorg dat uw handen en voeten niet onder het maaidek kunnen ko- men als de machine loopt. Waarschuwing! Vóór...

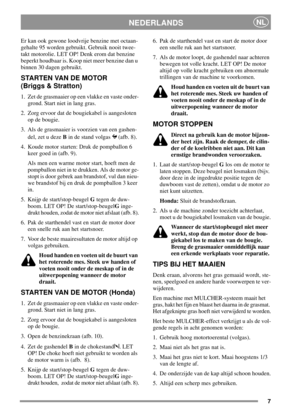

Page 7
7 NEDERLANDSNL Er kan ook gewone loodvrije benzine met octaan- gehalte 95 worden gebruikt. Gebruik nooit twee- takt motorolie. LET OP! Denk erom dat benzine beperkt houdbaar is. Koop niet meer benzine dan u binnen 30 dagen gebruikt. STARTEN VAN DE MOTOR (Briggs & Stratton) 1. Zet de grasmaaier op een vlakke en vaste onder- grond. Start niet in lang gras. 2. Zorg ervoor dat de bougiekabel is aangesloten op de bougie. 3. Als de grasmaaier is voorzien van een gashen- del, zet u dezeBin de stand volgas (afb....

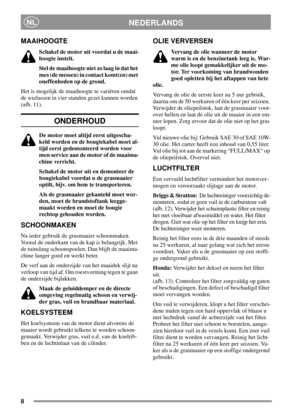

Page 8
8 NEDERLANDSNL MAAIHOOGTE Schakel de motor uit voordat u de maai- hoogte instelt. Stel de maaihoogte niet zo laag in dat het mes (de messen) in contact komt(en) met oneffenheden op de grond. Het is mogelijk de maaihoogte te variëren omdat de wielassen in vier standen gezet kunnen worden (afb. 11). ONDERHOUD De motor moet altijd eerst uitgescha- keld worden en de bougiekabel moet al- tijd eerst gedemonteerd worden voor men service aan de motor of de maaima- chine verricht. Schakel de motor uit en...

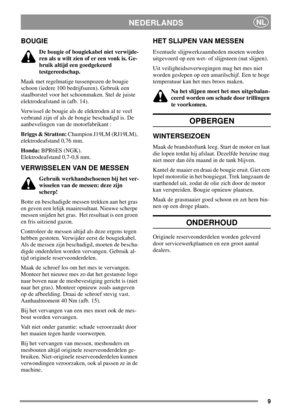

Page 9
9 NEDERLANDSNL BOUGIE De bougie of bougiekabel niet verwijde- ren als u wilt zien of er een vonk is. Ge- bruik altijd een goedgekeurd testgereedschap. Maak met regelmatige tussenpozen de bougie schoon (iedere 100 bedrijfsuren). Gebruik een staalborstel voor het schoonmaken. Stel de juiste elektrodeafstand in (afb. 14). Verwissel de bougie als de elektroden al te veel verbrand zijn of als de bougie beschadigd is. De aanbevelingen van de motorfabrikant : Briggs & Stratton:Champion J19LM (RJ19LM),...
