Page 1
DEUTSCHD 8211-3488-01
Page 2
DEUTSCH
Page 3
DEUTSCHD
Page 4
4 SVENSKA S STOP B* G G FLAT ADD FULL FULL ADD 12 34 2. 8.7. Honda 6. Briggs & Stratton5. 3. Not in use4. Not in use A 1.

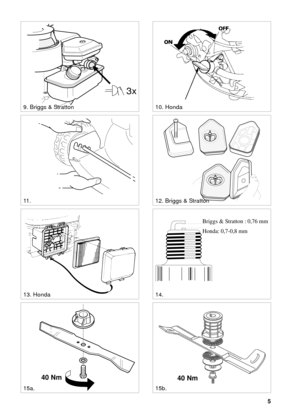

Page 5
5 SVENSKAS 3x 9. Briggs & Stratton10. Honda 11 .12. Briggs & Stratton 13. Honda 0,75 mm 14. Briggs & Stratton : 0,76 mm Honda: 0,7-0,8 mm 15a. 40 Nm 15b. 40 Nm
Page 6
6 SVENSKA S

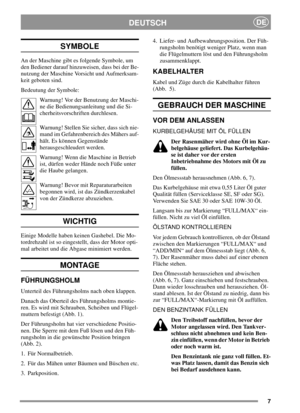

Page 7
7 DEUTSCHDE SYMBOLE An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Be- nutzung der Maschine Vorsicht und Aufmerksam- keit geboten sind. Bedeutung der Symbole: Warnung! Vor der Benutzung der Maschi- ne die Bedienungsanleitung und die Si- cherheitsvorschriften durchlesen. Warnung! Stellen Sie sicher, dass sich nie- mand im Gefahrenbereich des Mähers auf- hält. Es können Gegenstände herausgeschleudert werden. Warnung! Wenn die Maschine in Betrieb ist, dürfen weder...

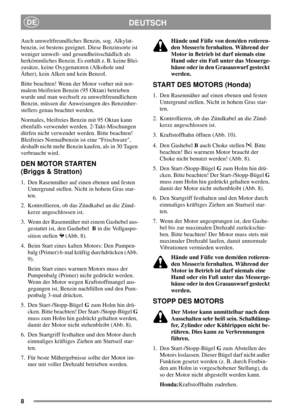

Page 8
8 DEUTSCHDE Auch umweltfreundliches Benzin, sog. Alkylat- benzin, ist bestens geeignet. Diese Benzinsorte ist weniger umwelt- und gesundheitsschädlich als herkömmliches Benzin. Es enthält z. B. keine Blei- zusätze, keine Oxygenatoren (Alkohole und Äther), kein Alken und kein Benzol. Bitte beachten! Wenn der Motor vorher mit nor- malem bleifreien Benzin (95 Oktan) betrieben wurde und man wechselt zu umweltfreundlichem Benzin, müssen die Anweisungen des Benzinher- stellers genau beachtet werden. Normales,...

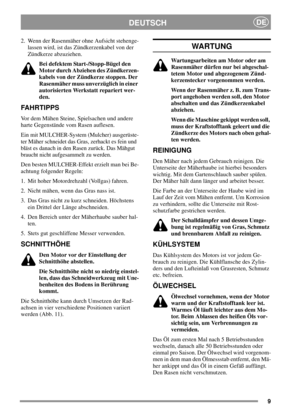

Page 9
9 DEUTSCHDE 2. Wenn der Rasenmäher ohne Aufsicht stehenge- lassen wird, ist das Zündkerzenkabel von der Zündkerze abzuziehen. Bei defektem Start-/Stopp-Bügel den Motor durch Abziehen des Zündkerzen- kabels von der Zündkerze stoppen. Der Rasenmäher muss unverzüglich in einer autorisierten Werkstatt repariert wer- den. FAHRTIPPS Vor dem Mähen Steine, Spielsachen und andere harte Gegenstände vom Rasen auflesen. Ein mit MULCHER-System (Mulcher) ausgerüste- ter Mäher schneidet das Gras, zerhackt es fein und...

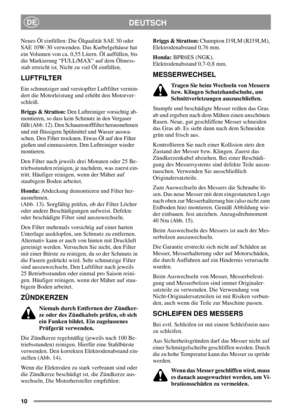

Page 10
10 DEUTSCHDE Neues Öl einfüllen: Die Ölqualität SAE 30 oder SAE 10W-30 verwenden. Das Kurbelgehäuse hat ein Volumen von ca. 0,55 Litern. Öl auffüllen, bis die Markierung “FULL/MAX“ auf dem Ölmess- stab erreicht ist. Nicht zu viel Öl einfüllen. LUFTFILTER Ein schmutziger und verstopfter Luftfilter vermin- dert die Motorleistung und erhöht den Motorver- schleiß. Briggs & Stratton:Den Luftreiniger vorsichtig ab- montieren, so dass kein Schmutz in den Vergaser fällt (Abb. 12). Den Schaumstofffilter...
