Stiga Lawn Mower El 33 German Version Manual

DEUTSCHD
El 33
8211-0207-08

3
SVENSKAS
2.
12
4
5
3
7
8
97
7
7
1.
1
1
2
2
3 3
4
4
55
6
7

4
SVENSKA S
4.
1
3 2
4
3 = 40 mm
4 = 50 mm2 = 30 mm 1 = 20 mm
3
4
∅ 130 mm
∅ 160 mm
A
BC 12
5.3.
x 2
1
2 2
3
3
44
5

5
SVENSKAS
6.7.
9. 8.
10.

6
SVENSKA S
11 .
INFORMATION OM STRØMFORBRUG
Flere og flere maskiner, som f.eks. plæneklippere, højtryksrensere pumper
og kompostkværne bliver elektriske. Det gør de bl.a. fordi dette som helhed
giver et bedre miljø; ingen udstødning, lavere støjniveau, lettere vedligehol-
delse, ingen startproblemer.
For at disse maskiner skal kunne have samme virkningsgrad som f.eks. ben-
zindrevne, bruger de flere watt end man normalt bruger når man anvender
elektriske husholdningsapparater, således finder man et...

8
DEUTSCHDE

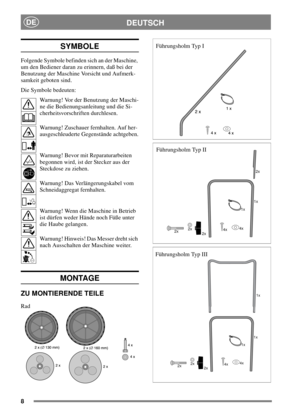

SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener daran zu erinnern, daß bei der
Benutzung der Maschine Vorsicht und Aufmerk-
samkeit geboten sind.
Die Symbole bedeuten:
Warnung! Vor der Benutzung der Maschi-
ne die Bedienungsanleitung und die Si-
cherheitsvorschriften durchlesen.
Warnung! Zuschauer fernhalten. Auf her-
ausgeschleuderte Gegenstände achtgeben.
Warnung! Bevor mit Reparaturarbeiten
begonnen wird, ist der Stecker aus der
Steckdose zu ziehen.
Warnung! Das...

9
DEUTSCHDE
WERKZEUG FÜR DIE MONTAGE
RAD/SCHNITTHÖHE (Abb. 4)
1. Radbolzen A in die Nabenkapsel B drücken.
2. Zentrumscheibe C aufsetzen.
3. Das Rad in einer der vier Stellungen des Befe-
stigungsblechs montieren.
4. Mit Hilfe der Fingereingriffe in der Nabenkap-
sel von Hand fest anziehen.
Achtung! An allen Rädern die gleiche Schnitthöhe
einstellen.
FÜHRUNGSHOLM TYP I (Abb. 1)
1. Eine Stange gemäß Abb. auf der linken Seite in
die Befestigung schieben.
2. Das Oberteil des Holms aufschieben.
3. Den ganzen...

10
DEUTSCHDE
START/STOP (Abb. 8)
Den Mäher auf ebenem, festen Untergrund starten.
Nicht in hohem Gras starten. Den Holm herunter-
drücken, so daß die Vorderräder etwas angehoben
werden und der Graswiderstand geringer ist.
Start des Motors:
1. Knopf drücken.
2. Den Handgriff zum Holm hin ziehen.
Motor abstellen:Den Handgriff loslassen.
MÄHEN (Abb. 9)
Stets vom Kabel weg mähen.
Die Grasfangbox rechtzeitig leeren, damit der
Grasauswurf nicht verstopft und das Auffangver-
mögen verschlechtert.
Um...
