Stiga Lawn Mower LADYBIRD 33, COLLECTOR 33 Finnish Version Manual
Here you can view all the pages of manual Stiga Lawn Mower LADYBIRD 33, COLLECTOR 33 Finnish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA LADYBIRD 33 COLLECTOR 33 8211-0207-10
Page 2
SUOMIFI SYMBOLIT Koneessa on seuraavat symbolit, jotka muistutta- vat käytössä vaadittavasta varovaisuudesta ja tark- kaavaisuudesta. Symbolit tarkoittavat:Varoitus! Lue käyttöohje ja turvaohjeet ennen koneen käyttöä. Varoitus! Pidä sivulliset kaukana. Varo sinkoutuvia esineitä. Varoitus! Irrota pistoke pistorasiasta aina ennen korjaustoimenpiteitä. Varoitus! Pidä jatkojohto kaukana leik- kuuyksiköstä. Varoitus! Älä työnnä kättä tai jalkaa kote- lon alle koneen käydessä. Varoitus! Terä pyörii vielä...
Page 3
SOUMI FI K O K O O N TA I T E T TAVA O H J AU S A I S A O PYÖRÄT/LEIKKUUKORKEUS (kuva 4) 1. Työnnä pyöränpultti A napakapseliin B. 2. Paina keskiökuppi C paikalleen. 3. Asenna pyörä johonkin kiinnityslevyn neljästä reiästä. 4. Kiristä käsin tiukalle pitäen samalla kädellä kiinni napakapselista. HUOM! Kaikki pyörät on asennettava samalle korkeudelle. OHJAIN TYYPPI I (kuva 1) 1. Työnnä alaputki vasemman-puoleiseen kiinnik- keeseen kuvan mukaisesti. 2. Työnnä yläputki paikalleen. 3. Käännä ohjausaisa...
Page 4
SUOMIFI Moottorin käynnistys: 1. Paina painike alas. 2. Vedä kahvaa aisaan päin. Moottorin pysäytys: Löysää kahva. LEIKKUU (kuva 9) Leikkaa aina kaapelista poispäin. Tyhjennä ruohonkerääjä hyvissä ajoin, ettei heitto- aukko tukkeennu ja keräysteho alene. Ylikuormituksen välttämiseksi älä työnnä leikku- ria liian suurella nopeudella korkeassa ruohossa. KUNNOSSAPITO TERÄN VAIHTO (kuva 10) Irrota pistoke pistorasiast a aina ennen leikkurin huoltamista, puhdistamista tai muita toimenpiteitä. Irrota...

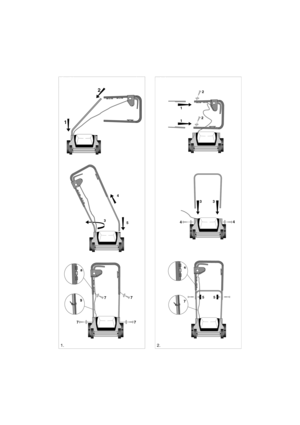

Page 5
SVENSKA S 2. 1 2 4 5 3 7 8 97 7 7 1. 1 1 2 2 3 3 4 4 55 6 7

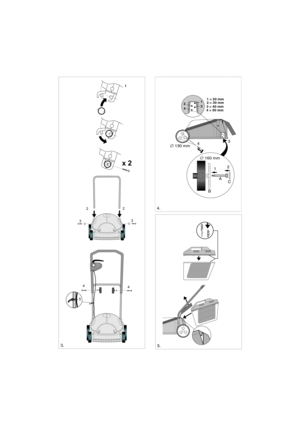

Page 6
SVENSKAS 4. 1 3 2 43 = 40 mm 4 = 50 mm 2 = 30 mm 1 = 20 mm 3 4 ∅ 130 mm ∅ 160 mm A B C 1 2 5.3. x 2 1 2 3 3 2 4 4 5

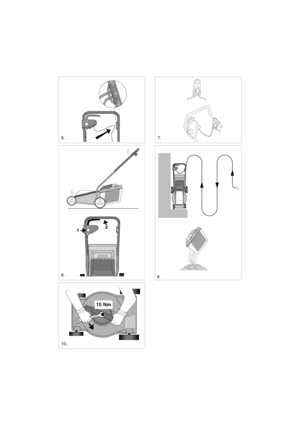

Page 7
SVENSKA S 6.7. 9. 8. 10. 15 Nm

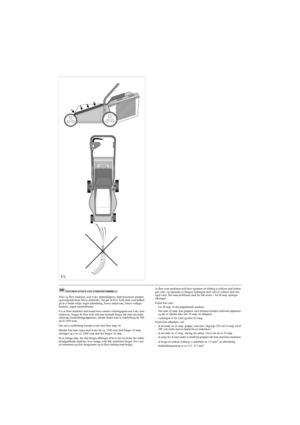

Page 8
SVENSKAS 11. INFORMATION OM STRØMFORBRUG Flere og flere maskiner, som f.eks. plæneklippere, højtryksrensere pumper og kompostkværne bliver elektriske. Det gør de bl.a. fordi dette som helhed giver et bedre miljø; ingen udstødning, lavere støjniveau, lettere vedlige- holdelse, ingen startproblemer. For at disse maskiner skal kunne have samme virkningsgrad som f.eks. ben- zindrevne, bruger de flere watt end man normalt bruger når man anvender elektriske husholdningsapparater, såle des finder man et...
Page 9
6B.Uppmätt ljudeffektnivå Mitattu äänitehotaso Målt lydeffektniveau Målt lydeffektnivå Gemessener geräuschpegel Measured sound power level Niveau de puissance acoustique mesuré Gemeten geluidsniveau Livello di potenza sonora misurato Nivel de potencia de sonido medido Nível de potência sonora medido Nieprzekraczalny poziom hałasu Замеренный уровень шума Naměřená úroveň hluku Mért hangteljesítményszint Izmerjena raven zvočne jakosti86 dB(A) STOP EG-försäkran om överensstämmelse...
Page 10
EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità Declaración de conformidad CEDeclaração de conformidade da CEDeklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozatIzjava ES o skladnosti Denna produkt är i överensstämmelse med -...
