Page 1
STIGA LADYBIRD 33 COLLECTOR 33 8211-0207-10
Page 2
DEUTSCHDE SYMBOLE Folgende Symbole befinden sich an der Maschine, um den Bediener daran zu erinnern, daß bei der Benutzung der Maschine Vorsicht und Aufmerk- samkeit geboten sind. Die Symbole bedeuten:Warnung! Vor der Benutzung der Maschine die Bedienungsanleitung und die Sicherheitsvorschriften durchlesen. Warnung! Zuschauer fernhalten. Auf her- ausgeschleuderte Gegenstände achtgeben. Warnung! Bevor mit Reparaturarbeiten begonnen wird, ist der Stecker aus der Steckdose zu ziehen. Warnung! Das...
Page 3
DEUTSCHDE WERKZEUG FÜR DIE MONTAGE RAD/SCHNITTHÖHE (Abb. 4) 1. Radbolzen A in die Nabenkapsel B drücken. 2. Zentrumscheibe C aufsetzen. 3. Das Rad in einer der vier Stellungen des Befes-tigungsblechs montieren. 4. Mit Hilfe der Fingerei ngriffe in der Naben- kapsel von Hand fest anziehen. Achtung! An allen Rädern die gleiche Schnitthöhe einstellen. FÜHRUNGSHOLM TYP I (Abb. 1) 1. Eine Stange gemäß Abb. auf der linken Seite in die Befestigung schieben. 2. Das Oberteil des Holms aufschieben. 3. Den...
Page 4
DEUTSCHDE START/STOP (Abb. 8) Den Mäher auf ebenem, festen Untergrund starten. Nicht in hohem Gras starten. Den Holm herunter- drücken, so daß die Vorderräder etwas angehoben werden und der Graswiderstand geringer ist. Start des Motors: 1. Knopf drücken. 2. Den Handgriff zum Holm hin ziehen. Motor abstellen: Den Handgriff loslassen. MÄHEN (Abb. 9) Stets vom Kabel weg mähen. Die Grasfangbox rechtzeitig leeren, damit der Gra- sauswurf nicht verstopft und das Auffangvermö- gen verschlechtert. Um...

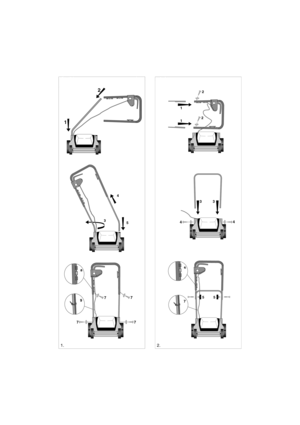

Page 5
SVENSKA S 2. 1 2 4 5 3 7 8 97 7 7 1. 1 1 2 2 3 3 4 4 55 6 7

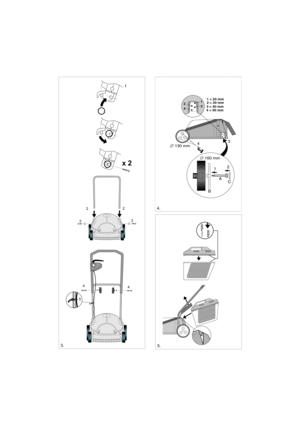

Page 6
SVENSKAS 4. 1 3 2 43 = 40 mm 4 = 50 mm 2 = 30 mm 1 = 20 mm 3 4 ∅ 130 mm ∅ 160 mm A B C 1 2 5.3. x 2 1 2 3 3 2 4 4 5

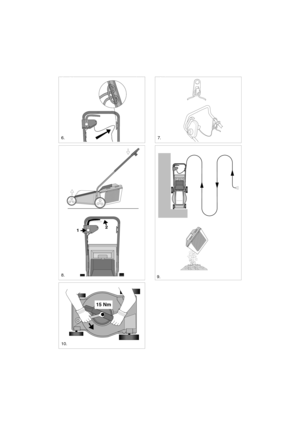

Page 7
SVENSKA S 6.7. 9. 8. 10. 15 Nm
Page 8
SVENSKAS 11. INFORMATION OM STRØMFORBRUG Flere og flere maskiner, som f.eks. plæneklippere, højtryksrensere pumper og kompostkværne bliver elektriske. Det gør de bl.a. fordi dette som helhed giver et bedre miljø; ingen udstødning, lavere støjniveau, lettere vedlige- holdelse, ingen startproblemer. For at disse maskiner skal kunne have samme virkningsgrad som f.eks. ben- zindrevne, bruger de flere watt end man normalt bruger når man anvender elektriske husholdningsapparater, såle des finder man et...
Page 9
6B.Uppmätt ljudeffektnivå Mitattu äänitehotaso Målt lydeffektniveau Målt lydeffektnivå Gemessener geräuschpegel Measured sound power level Niveau de puissance acoustique mesuré Gemeten geluidsniveau Livello di potenza sonora misurato Nivel de potencia de sonido medido Nível de potência sonora medido Nieprzekraczalny poziom hałasu Замеренный уровень шума Naměřená úroveň hluku Mért hangteljesítményszint Izmerjena raven zvočne jakosti86 dB(A) STOP EG-försäkran om överensstämmelse...
Page 10
EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità Declaración de conformidad CEDeclaração de conformidade da CEDeklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozatIzjava ES o skladnosti Denna produkt är i överensstämmelse med -...
