Stiga Lawn Mower LADYBIRD 33, COLLECTOR 33 Slowenian Version Manual
Here you can view all the pages of manual Stiga Lawn Mower LADYBIRD 33, COLLECTOR 33 Slowenian Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA LADYBIRD 33 COLLECTOR 33 8211-0207-10
Page 2
SLOVENSKO SI SIMBOLI Na stroju se nahajajo naslednji simboli, katerih namen je, da vas nenehno opozarjajo na previdnost in pozornost, ki je potrebna, ko stroj uporabljate. Simboli pomenijo: Opozorilo! Preberite navodila za uporabo in navodila za varno uporabo, predno uporabite stroj. Opozorilo! Odstranite opazovalce. Bodite pozorni na predmete, ki jih stroj izvrže. Opozorilo! Predno za čnete s popravili, potegnite vtika č iz vti čnice. Opozorilo! Pazite, da kabel za podaljšanje ne pride v stik s...
Page 3

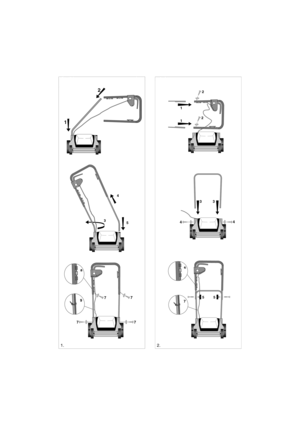

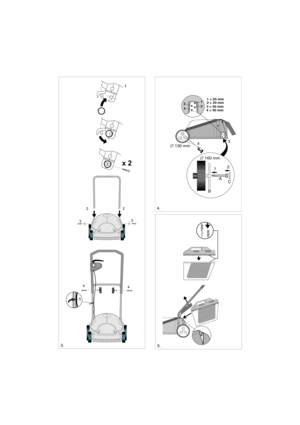

SLOVENSKO 48 SI ORODJE ZA MONTAŽO KOLESA/ VIŠINA KOŠNJE (sl. 4) 1. Potisnite os kolesa A v pokrov kolesa B. 2. Vpnite središčni pokrov C. 3. Montirajte kolo na eno od štirih mest za pritrditev. 4. Mo čno zategnite z roko in sicer tako, da zgrabite za prstne zareze na pokrovu kolesa. POZOR! Vsa kolesa morajo biti nastavljena na isto višino. RO ČAJ TIP I (sl. 1) 1. Vstavite cev ro čaja na levi strani v skladu s sliko. 2. Vstavite ro čajev zgornji del. 3. Zavrtite celotni ro čaj v nasprotno smer v...
Page 4

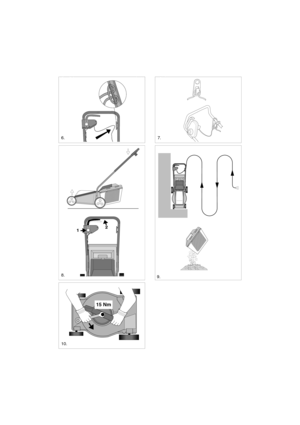

SLOVENSKO 49 SI VZDRŽEVANJE MENJAVA NOŽEV (sl. 10) Vedno izvlecite vtikač iz vti čnice, predno se lotite vzdrževanja, čiš čenja in drugih del s strojem. Uporabljajte zaš čitne rokavice. Odvijte nožev vijak s 26 mm klju čem. Montirajte nov nož. Zategnite z momentom 15 Nm. Uporabljate vedno le orig inalne rezervne dele. ČIŠ ČENJE/SKLADIŠ ČENJE (sl. 11) Po vsaki uporabi o čistite kosilnico s krta čo ali krpo. V hladilnih odprtinah na ohišju motorja ne sme biti trave in umazanije, zato da se motor ne...
Page 5
SVENSKA S 2. 1 2 4 5 3 7 8 97 7 7 1. 1 1 2 2 3 3 4 4 55 6 7
Page 6
SVENSKAS 4. 1 3 2 43 = 40 mm 4 = 50 mm 2 = 30 mm 1 = 20 mm 3 4 ∅ 130 mm ∅ 160 mm A B C 1 2 5.3. x 2 1 2 3 3 2 4 4 5
Page 7
SVENSKA S 6.7. 9. 8. 10. 15 Nm
Page 8
SVENSKAS 11. INFORMATION OM STRØMFORBRUG Flere og flere maskiner, som f.eks. plæneklippere, højtryksrensere pumper og kompostkværne bliver elektriske. Det gør de bl.a. fordi dette som helhed giver et bedre miljø; ingen udstødning, lavere støjniveau, lettere vedlige- holdelse, ingen startproblemer. For at disse maskiner skal kunne have samme virkningsgrad som f.eks. ben- zindrevne, bruger de flere watt end man normalt bruger når man anvender elektriske husholdningsapparater, såle des finder man et...
Page 9
6B.Uppmätt ljudeffektnivå Mitattu äänitehotaso Målt lydeffektniveau Målt lydeffektnivå Gemessener geräuschpegel Measured sound power level Niveau de puissance acoustique mesuré Gemeten geluidsniveau Livello di potenza sonora misurato Nivel de potencia de sonido medido Nível de potência sonora medido Nieprzekraczalny poziom hałasu Замеренный уровень шума Naměřená úroveň hluku Mért hangteljesítményszint Izmerjena raven zvočne jakosti86 dB(A) STOP EG-försäkran om överensstämmelse...
Page 10
EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-Konformitätsbescheinigung EC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità Declaración de conformidad CEDeclaração de conformidade da CEDeklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozatIzjava ES o skladnosti Denna produkt är i överensstämmelse med -...
