Stiga Lawn Mower Multiclip 48, 48E, PRO 48, 51 S, 51 SE, Pro 51 S Danish Version Manual

1
2
3
SVENSKA ............................... 1
SUOMI .................................... 7
DANSK ................................. 13
NORSK ................................. 19
DEUTSCH ............................ 25
ENGLISH .............................. 31
FRANÇAIS ............................ 37
NEDERLANDS ...................... 43
ITALIANO .............................. 49
ESPAÑOL ............................. 55
PORTUGUÊS ....................... 61
POLSKI ................................. 67...

H*
K*
STOP
G
STOP
I
6
7
9
11
5
8
10
P
R
M
G
SS
14
16
18
12
15
17
19
13
«L»«R»
T
40 Nm
40 Nm
20
L
K
SH
2 cm
2
1
DE
J*
ÖVRIGT
NORDISK
MILJÖMÄRKNING
MULTICLIP PRO 48
11-8396
MULTICLIP PRO 51 S
11-8796
Denna maskin
uppfyller kraven
enligt Nordisk
Miljömärkning
av gräsklippare
version 3.
* Produktgrupp
C
1: Maskiner avsedda att
användas i yrkesmässigt
bruk. Slagvolym mindre
än 225 cm
3.
För att undvika spill vid
tankning rekommenderar
vi att Stigas bensindunk
används. Den finns hos
auktoriserade Stiga åter-...

DANSKDKDK
SIKKERHETSFORSKRIFTER
1) Læs betjeningsvejledningen omhyggeligt.
Bliv fortrolig med plæneklipperens styring og
dermed selve brugen af maskinen. Lær at sluk-
ke hurtigt for maskinen.
2) Brug kun plæneklipperen til det formål den er
beregnet, dvs. klipning af græs. Al anden brug
af maskinen er farlig og kan skade denne.
3) Lad aldrig børn, eller personer, som ikke har
det nødvendige kendsskab til plæneklipperen,
bruge denne. Der kan lokalt være fastsat en
minimum aldersgrænse for brug af...

DANSKDKDK
rum, hvor benzindampene kan nå enten en
flamme, gnist eller stærk varme.
3) Lad motoren køle af inden plæneklipperen
sættes i et rum.
4) For at mindske risikoen for brand, skal føl-
gende holdes rent for blade, grene og olie:
motor, lyddæmper, batteriholder og brændstof-
sbeholder. Efterlad ikke kasser med afklippet
græs i et lukket rum.
5) Hvis benzintanken skal tømmes, bør dette
gøres i det fri og med afkølet motor.
6) Ved udskiftning af kniven benyttes arbejds-
handsker.
7) Det er vigtigt at...

DANSKDKDK

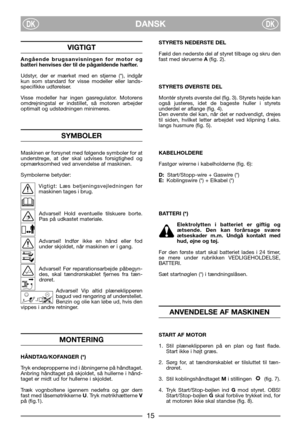

VIGTIGT
Angående brugsanvisningen for motor og
batteri henvises der til de pågældende hæfter.
Udstyr, der er mærket med en stjerne (*), indgår
kun som standard for visse modeller eller lands-
specifikke udførelser.
Visse modeller har ingen gasregulator. Motorens
omdrejningstal er indstillet, så motoren arbejder
optimalt og udstødningen minimeres.
SYMBOLER
Maskinen er forsynet med følgende symboler for at
understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen....

DANSKDKDK

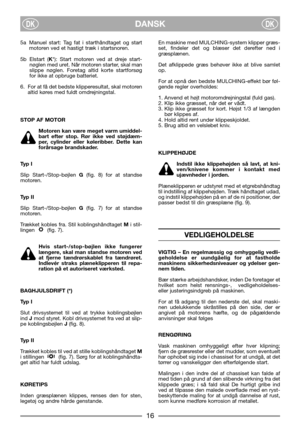

5a Manuel start: Tag fat i starthåndtaget og start
motoren ved et hastigt træk i startsnoren.
5b Elstart (K*): Start motoren ved at dreje start-
nøglen med uret. Når motoren starter, skal man
slippe nøglen. Foretag altid korte startforsøg
for ikke at opbruge batteriet.
6. For at få det bedste klipperesultat, skal motoren
altid køres med fuldt omdrejningstal.
STOP AF MOTOR
Motoren kan være meget varm umiddel-
bart efter stop. Rør ikke ved støjdæm-
per, cylinder eller køleribber. Dette kan...

DANSKDKDK

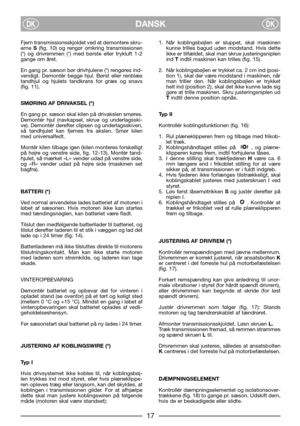

Fjern transmissionsskjoldet ved at demontere skru-
erne S(fig. 10) og rengør omkring transmissionen
(*) og drivremmen (*) med børste eller trykluft 1-2
gange om året.
En gang pr. sæson bør drivhjulene (*) rengøres ind-
vendigt. Demontér begge hjul. Børst eller renblæs
tandhjul og hjulets tandkrans for græs og snavs
(fig. 11).
SMØRING AF DRIVAKSEL (*)
En gang pr. sæson skal kilen på drivakslen smøres.
Demontér hjul (navkapsel, skrue og underlagsski-
ve). Demontér derefter clipsen og...

DANSKDKDK

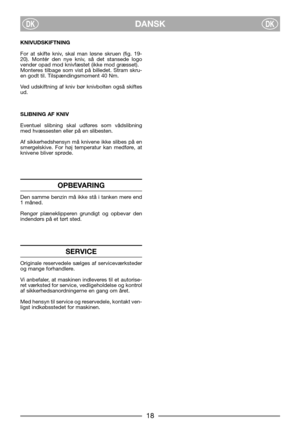

KNIVUDSKIFTNING
For at skifte kniv, skal man løsne skruen (fig. 19-
20). Montér den nye kniv, så det stansede logo
vender opad mod knivfæstet (ikke mod græsset).
Monteres tilbage som vist på billedet. Stram skru-
en godt til. Tilspændingsmoment 40 Nm.
Ved udskiftning af kniv bør knivbolten også skiftes
ud.
SLIBNING AF KNIV
Eventuel slibning skal udføres som vådslibning
med hvæssesten eller på en slibesten.
Af sikkerhedshensyn må knivene ikke slibes på en
smergelskive. For høj temperatur kan...
