Stiga Lawn Mower Multiclip 48, 48E, PRO 48, 51 S, 51 SE, Pro 51 S Dutch Version Manual

1
2
3
SVENSKA ............................... 1
SUOMI .................................... 7
DANSK ................................. 13
NORSK ................................. 19
DEUTSCH ............................ 25
ENGLISH .............................. 31
FRANÇAIS ............................ 37
NEDERLANDS ...................... 43
ITALIANO .............................. 49
ESPAÑOL ............................. 55
PORTUGUÊS ....................... 61
POLSKI ................................. 67...

H*
K*
STOP
G
STOP
I
6
7
9
11
5
8
10
P
R
M
G
SS
14
16
18
12
15
17
19
13
«L»«R»
T
40 Nm
40 Nm
20
L
K
SH
2 cm
2
1
DE
J*
ÖVRIGT
NORDISK
MILJÖMÄRKNING
MULTICLIP PRO 48
11-8396
MULTICLIP PRO 51 S
11-8796
Denna maskin
uppfyller kraven
enligt Nordisk
Miljömärkning
av gräsklippare
version 3.
* Produktgrupp
C
1: Maskiner avsedda att
användas i yrkesmässigt
bruk. Slagvolym mindre
än 225 cm
3.
För att undvika spill vid
tankning rekommenderar
vi att Stigas bensindunk
används. Den finns hos
auktoriserade Stiga åter-...

NEDERLANDSNLNL
VEILIGHEIDSVOORSCHRIFTEN
1) Lees de gebruiksaanwijzing aandachtig door. Zorg
dat u vertrouwd raakt met de bedieningsknoppen en
u in staat bent de grasmaaier op de juiste wijze te
gebruiken. Leer hoe u de motor snel kunt uitschake-
len.
2) Gebruik de grasmaaier uitsluitend voor het doel
waarvoor hij is bestemd, dat wil zeggen voor het
maaien van gras. Ieder doel waarvoor de grasmaaier
wordt gebruikt dat niet uitdrukkelijk in de gebruiks-
aanwijzing wordt vermeld kan gevaarlijk zijn en zou...

NEDERLANDSNLNL
19) Schakel de motor uit:
– iedere keer als u de grasmaaier onbeheerd achter-
laat. Haal bij de modellen die elektrisch bestuurd
worden ook de sleutel eruit;
– vóórdat u benzine bijtankt;
– vóórdat u de maaihoogte afstelt.
20) Neem gas terug vóórdat u de motor uitschakelt.
Draai na het maaien de benzinetoevoer dicht, waar-
bij u de aanwijzingen in het motorinstructieboekje
nauwkeurig dient op te volgen.
21) Tijdens het maaien dient u altijd een veiligheids-
afstand van het roterende mes...

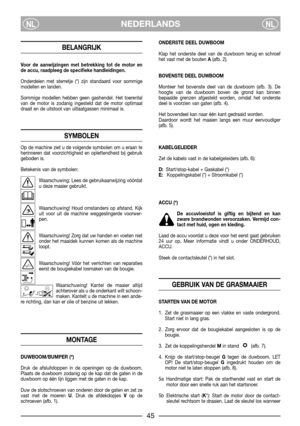

NEDERLANDSNLNL
BELANGRIJK
Voor de aanwijzingen met betrekking tot de motor en
de accu, raadpleeg de specifieke handleidingen.
Onderdelen met sterretje (*) zijn standaard voor sommige
modellen en landen.
Sommige modellen hebben geen gashendel. Het toerental
van de motor is zodanig ingesteld dat de motor optimaal
draait en de uitstoot van uitlaatgassen minimaal is.
SYMBOLEN
Op de machine ziet u de volgende symbolen om u eraan te
herinneren dat voorzichtigheid en oplettendheid bij gebruik
geboden is....

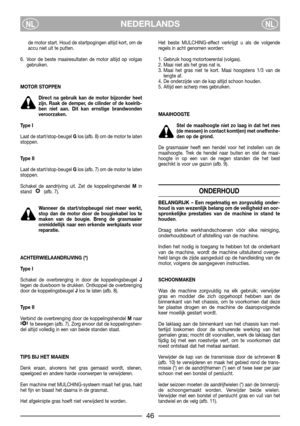

NEDERLANDSNLNL
de motor start. Houd de startpogingen altijd kort, om de
accu niet uit te putten.
6. Voor de beste maairesultaten de motor altijd op volgas
gebruiken.
MOTOR STOPPEN
Direct na gebruik kan de motor bijzonder heet
zijn. Raak de demper, de cilinder of de koelrib-
ben niet aan. Dit kan ernstige brandwonden
veroorzaken.
Type I
Laat de start/stop-beugel Glos (afb. 8) om de motor te laten
stoppen.
Type II
Laat de start/stop-beugel Glos (afb. 7) om de motor te laten
stoppen.
Schakel de aandrijving...

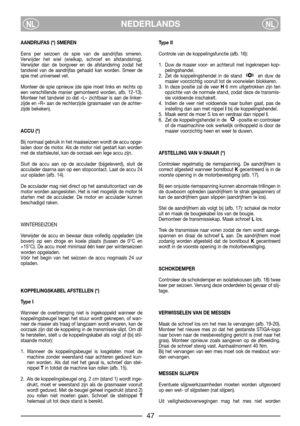

NEDERLANDSNLNL
AANDRIJFAS (*) SMEREN
Eens per seizoen de spie van de aandrijfas smeren.
Verwijder het wiel (wielkap, schroef en afstandsring).
Verwijder dan de borgveer en de afstandsring zodat het
tandwiel van de aandrijfas gehaald kan worden. Smeer de
spie met universeel vet.
Monteer de spie opnieuw (de spie moet links en rechts op
een verschillende manier gemonteerd worden, afb. 12-13).
Monteer het tandwiel zo dat «L» zichtbaar is aan de linker-
zijde en «R» aan de rechterzijde (grasmaaier van de...

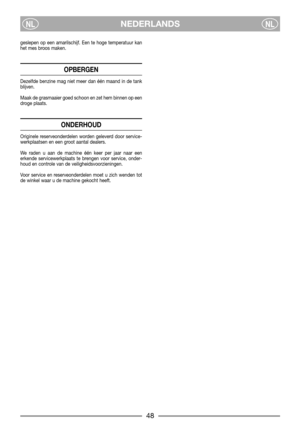

NEDERLANDSNLNL
geslepen op een amarilschijf. Een te hoge temperatuur kan
het mes broos maken.
OPBERGEN
Dezelfde benzine mag niet meer dan één maand in de tank
blijven.
Maak de grasmaaier goed schoon en zet hem binnen op een
droge plaats.
ONDERHOUD
Originele reserveonderdelen worden geleverd door service-
werkplaatsen en een groot aantal dealers.
We raden u aan de machine één keer per jaar naar een
erkende servicewerkplaats te brengen voor service, onder-
houd en controle van de veiligheidsvoorzieningen....
