Stiga Lawn Mower Multiclip 48, 48E, PRO 48, 51 S, 51 SE, Pro 51 S Finnish Version Manual

1
2
3
SVENSKA ............................... 1
SUOMI .................................... 7
DANSK ................................. 13
NORSK ................................. 19
DEUTSCH ............................ 25
ENGLISH .............................. 31
FRANÇAIS ............................ 37
NEDERLANDS ...................... 43
ITALIANO .............................. 49
ESPAÑOL ............................. 55
PORTUGUÊS ....................... 61
POLSKI ................................. 67...

H*
K*
STOP
G
STOP
I
6
7
9
11
5
8
10
P
R
M
G
SS
14
16
18
12
15
17
19
13
«L»«R»
T
40 Nm
40 Nm
20
L
K
SH
2 cm
2
1
DE
J*
ÖVRIGT
NORDISK
MILJÖMÄRKNING
MULTICLIP PRO 48
11-8396
MULTICLIP PRO 51 S
11-8796
Denna maskin
uppfyller kraven
enligt Nordisk
Miljömärkning
av gräsklippare
version 3.
* Produktgrupp
C
1: Maskiner avsedda att
användas i yrkesmässigt
bruk. Slagvolym mindre
än 225 cm
3.
För att undvika spill vid
tankning rekommenderar
vi att Stigas bensindunk
används. Den finns hos
auktoriserade Stiga åter-...

SUOMI
FIFI
TURVALLISUUSSÄÄNNÖT
1) Lue tarkasti käyttöohjeet: Tutustu ohjauslait-
teisiin ja ruohonleikkurin sopivaan käyttöön.
Opi pysähdyttämään moottori nopeasti.
2) Käytä ruohonleikkuria siihen tarkoitettuun
käyttöön, eli ruohon leikkaamiseen. Muunlainen
käyttö voi aiheuttaa vaaratilanteita tai koneen
vaurioituimista.
3) Älä anna lasten tai laitetta tuntemattomien
henkilöiden käyttää laitetta. Paikalliset lait voi-
vat määrätä laitteen käytölle minimi-ikärajan,
jota on ehdottomasti noudatettava.
4)...

SUOMI
FIFI
1) Varmista aina, että ruuvit ja mutterit ovat tiu-
kasti kiinni, jotta leikkuri olisi aina turvallinen ja
käyttövalmis. Säännöllinen huolto on ehdoton
turvallisuudelle ja suoritustason ylläpidolle.
2) Älä koskaan jätä ruohonleikkuria suljettuun
tilaan tyhjentämättä bensiinitankkia, koska ben-
siinistä vapautuvat höyryt saattavat päästä
kosketukseen liekin, kipinän tai kuumuuden
lähteen kanssa.
3) Anna moottorin jäähtyä ennen ruohonleikku-
rin siirtämistä mihin tahansa tilaan.
4)...

SUOMI
FIFI

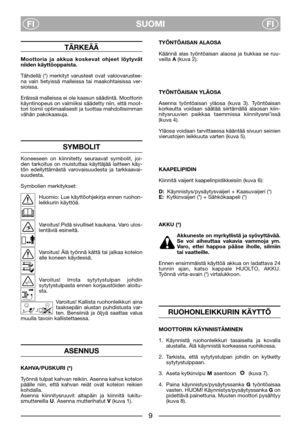

TÄRKEÄÄ
Moottoria ja akkua koskevat ohjeet löytyvät
niiden käyttöoppaista.
Tähdellä (*) merkityt varusteet ovat vakiovarustee-
na vain tietyissä malleissa tai maakohtaisissa ver-
sioissa.
Eräissä malleissa ei ole kaasun säädintä. Moottorin
käyntinopeus on valmiiksi säädetty niin, että moot-
tori toimii optimaalisesti ja tuottaa mahdollisimman
vähän pakokaasuja.
SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen käy-
tön edellyttämästä...

SUOMI
FIFI

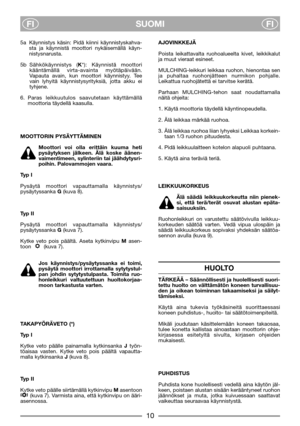

5a Käynnistys käsin: Pidä kiinni käynnistyskahva-
sta ja käynnistä moottori nykäisemällä käyn-
nistysnarusta.
5b Sähkökäynnistys (K*): Käynnistä moottori
kääntämällä virta-avainta myötäpäivään.
Vapauta avain, kun moottori käynnistyy. Tee
vain lyhyitä käynnistysyrityksiä, jotta akku ei
tyhjene.
6. Paras leikkuutulos saavutetaan käyttämällä
moottoria täydellä kaasulla.
MOOTTORIN PYSÄYTTÄMINEN
Moottori voi olla erittäin kuuma heti
pysäytyksen jälkeen. Älä koske äänen-
vaimentimeen, sylinteriin...

SUOMI
FIFI

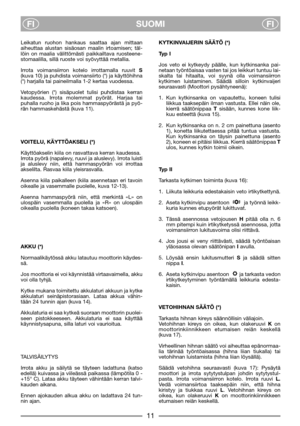

Leikatun ruohon hankaus saattaa ajan mittaan
aiheuttaa alustan sisäosan maalin irtoamisen; täl-
löin on maalia välittömästi paikkailtava ruosteene-
stomaalilla, sillä ruoste voi syövyttää metallia.
Irrota voimansiirron kotelo irrottamalla ruuvit S
(kuva 10) ja puhdista voimansiirto (*) ja käyttöhihna
(*) harjalla tai paineilmalla 1-2 kertaa vuodessa.
Vetopyörien (*) sisäpuolet tulisi puhdistaa kerran
kaudessa. Irrota molemmat pyörät. Harjaa tai
puhalla ruoho ja lika pois hammaspyörästä ja...

SUOMI
FIFI

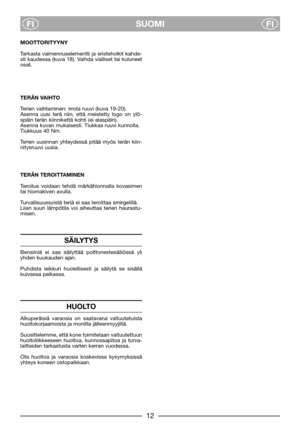

MOOTTORITYYNY
Tarkasta vaimennuselementti ja eristeholkit kahde-
sti kaudessa (kuva 18). Vaihda vialliset tai kuluneet
osat.
TERÄN VAIHTO
Terien vaihtaminen: irrota ruuvi (kuva 19-20).
Asenna uusi terä niin, että meistetty logo on ylö-
späin terän kiinnikettä kohti (ei alaspäin).
Asenna kuvan mukaisesti. Tiukkaa ruuvi kunnolla.
Tiukkuus 40 Nm.
Terien uusinnan yhteydessä pitää myös terän kiin-
nitysruuvi uusia.
TERÄN TEROITTAMINEN
Teroitus voidaan tehdä märkähionnalla kovasimen
tai hiomakiven...
