Stiga Lawn Mower Multiclip 53 S Euro, 53 S Plus, 53 S Rental, PRO 53 S Svan, PRO 53 S Ethanol German Version Manual

1
2
3
SVENSKA ............................... 1
SUOMI .................................... 7
DANSK ................................. 13
NORSK ................................. 19
DEUTSCH ............................ 25
ENGLISH .............................. 31
FRANÇAIS ............................ 37
NEDERLANDS ...................... 43
ITALIANO .............................. 49
ESPAÑOL ............................. 55
PORTUGUÊS ....................... 61
POLSKI ................................. 67...

H*
K*
STOP
G
I
6
7
9
11
5
8
10
P
R
M
G
SS
14
16
18
12
15
17
19
13
«L»«R»
T
40 Nm
40 Nm
20
L
Z
SW
2 cm
2
1
DE
J*
STOP
K*
H*
Manufactured by:
GGP ITALY SPA  •  Via del lavoro, 6  •  I-31033 Castelfranco Veneto (TV) - ITALY

DEUTCHDEDE
SICHERHEITSTECHNISCHE HINWEISE
1) Lesen Sie die Gebrauchsanweisung sorgfältig.
Machen Sie sich mit den Bedienungsteilen und dem
richtigen Gebrauch der Maschine vertraut. Lernen Sie,
den Motor schnell abzustellen.
2) Benützen Sie den Rasenmäher für den Zweck, zu dem
er bestimmt ist, d.h. um das Gras zu mähen.
Unzweckmäßiger Gebrauch kann gefährlich sein und
die Maschine beschädigen.
3) Erlauben Sie niemals Kindern oder anderen Personen,
die die Gebrauchsanweisung nicht kennen, die
Maschine zu...

DEUTCHDEDE
– Vor der Einstellung der Schnitthöhe.
20) Bevor Sie den Motor abstellen, reduzieren Sie das
Gas.
Die Benzinzuführung ist bei Arbeitende zu schließen,
indem Sie die Anweisungen im Handbuch des Motors
befolgen.
21) Behalten Sie immer bei der Arbeit den
Sicherheitsabstand vom
rotierenden Schneidwerk. Er entspricht der Länge des
Handgriffs.
1) Sorgen Sie dafür, dass alle Muttern, und Schrauben
fest angezogen sind, um sicher zu sein, dass das Gerät
immer unter guten Bedingungen arbeitet. Eine...

DEUTCHDEDE

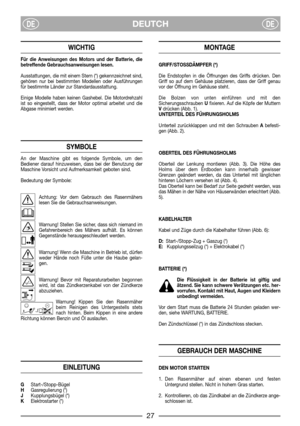

WICHTIG
Für die Anweisungen des Motors und der Batterie, die
betreffende Gebrauchsanweisungen lesen.
Ausstattungen, die mit einem Stern (*) gekennzeichnet sind,
gehören nur bei bestimmten Modellen oder Ausführungen
für bestimmte Länder zur Standardausstattung.
Einige Modelle haben keinen Gashebel. Die Motordrehzahl
ist so eingestellt, dass der Motor optimal arbeitet und die
Abgase minimiert werden.
SYMBOLE
An der Maschine gibt es folgende Symbole, um den
Bediener darauf hinzuweisen, dass bei...

DEUTCHDEDE

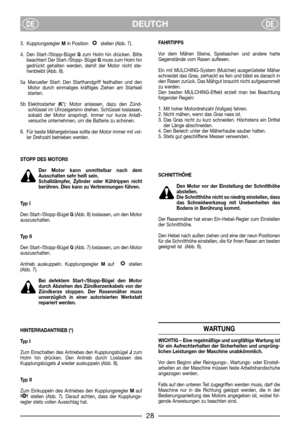

3. Kupplungsregler Min Position  stellen (Abb. 7).
4. Den Start-/Stopp-Bügel Gzum Holm hin drücken. Bitte
beachten! Der Start-/Stopp- Bügel Gmuss zum Holm hin
gedrückt gehalten werden, damit der Motor nicht ste-
henbleibt (Abb. 8).
5a Manueller Start: Den Starthandgriff festhalten und den
Motor durch einmaliges kräftiges Ziehen am Startseil
starten.
5b Elektrostarter (K*): Motor anlassen, dazu den Zünd-
schlüssel im Uhrzeigersinn drehen. Schlüssel loslassen,
sobald der Motor anspringt. Immer...

DEUTCHDEDE

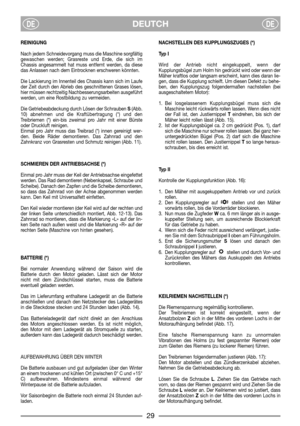

REINIGUNG
Nach jedem Schneidevorgang muss die Maschine sorgfältig
gewaschen werden; Grasreste und Erde, die sich im
Chassis angesammelt hat muss entfernt werden, da diese
das Anlassen nach dem Eintrocknen erschweren könnten.
Die Lackierung im Innenteil des Chassis kann sich im Laufe
der Zeit durch den Abrieb des geschnittenen Grases lösen,
hier müssen rechtzeitig Nachbesserungsarbeiten ausgeführt
werden, um eine Rostbildung zu vermeiden.
Die Getriebeabdeckung durch Lösen der Schrauben S(Abb....

DEUTCHDEDE

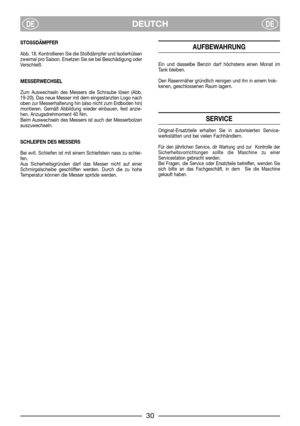

STOSSDÄMPFER
Abb. 18. Kontrollieren Sie die Stoßdämpfer und Isolierhülsen
zweimal pro Saison. Ersetzen Sie sie bei Beschädigung oder
Verschleiß.
MESSERWECHSEL
Zum Auswechseln des Messers die Schraube lösen (Abb.
19-20). Das neue Messer mit dem eingestanzten Logo nach
oben zur Messerhalterung hin (also nicht zum Erdboden hin)
montieren. Gemäß Abbildung wieder einbauen. fest anzie-
hen. Anzugsdrehmoment 40 Nm.
Beim Auswechseln des Messers ist auch der Messerbolzen
auszuwechseln.
SCHLEIFEN DES...
