Stiga Lawn Mower Multiclip 53 S Euro, 53 S Plus, 53 S Rental, PRO 53 S Svan, PRO 53 S Ethanol Italian Version Manual

1
2
3
SVENSKA ............................... 1
SUOMI .................................... 7
DANSK ................................. 13
NORSK ................................. 19
DEUTSCH ............................ 25
ENGLISH .............................. 31
FRANÇAIS ............................ 37
NEDERLANDS ...................... 43
ITALIANO .............................. 49
ESPAÑOL ............................. 55
PORTUGUÊS ....................... 61
POLSKI ................................. 67...

H*
K*
STOP
G
I
6
7
9
11
5
8
10
P
R
M
G
SS
14
16
18
12
15
17
19
13
«L»«R»
T
40 Nm
40 Nm
20
L
Z
SW
2 cm
2
1
DE
J*
STOP
K*
H*
Manufactured by:
GGP ITALY SPA  •  Via del lavoro, 6  •  I-31033 Castelfranco Veneto (TV) - ITALY

ITALIANO
ITIT
NORME DI SICUREZZA
1) Leggere attentamente le istruzioni. Prendere
familiarità con i comandi e con un uso appro-
priato del rasaerba. Imparare ad arrestare rapi-
damente il motore.
2) Utilizzate il rasaerba per lo scopo al quale è
destinato, cioè il taglio dell’erba. Qualsiasi altro
impiego può rivelarsi pericoloso e causare il
danneggiamento della macchina.
3) Non permettere mai che il rasaerba venga uti-
lizzato da bambini o da persone che non abbia-
no la necessaria dimestichezza con le...

ITALIANO
ITIT
Nei modelli con avviamento elettrico, togliere
anche la chiave;
– prima di fare rifornimento di carburante;
– prima di regolare l’altezza di taglio.
20) Ridurre il gas prima di fermare il motore.
Chiudere l’alimentazione del carburante al ter-
mine del lavoro, seguendo le istruzioni fornite
sul libretto del motore.
21) Durante il lavoro, mantenere sempre la
distanza di sicurezza dalla lama rotante, data
dalla lunghezza del manico.
1) Mantenere serrati dadi e viti, per essere certi
che la...

ITALIANO
ITIT

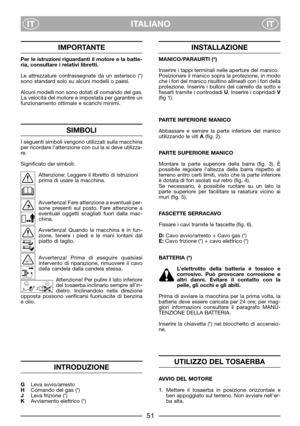

IMPORTANTE
Per le istruzioni riguardanti il motore e la batte-
ria, consultare i relativi libretti.
Le attrezzature contrassegnate da un asterisco (*)
sono standard solo su alcuni modelli o paesi.
Alcuni modelli non sono dotati di comando del gas.
La velocità del motore è impostata per garantire un
funzionamento ottimale e scarichi minimi.
SIMBOLI
I seguenti simboli vengono utilizzati sulla macchina
per ricordare l’attenzione con cui la si deve utilizza-
re.
Significato dei simboli:...

ITALIANO
ITIT

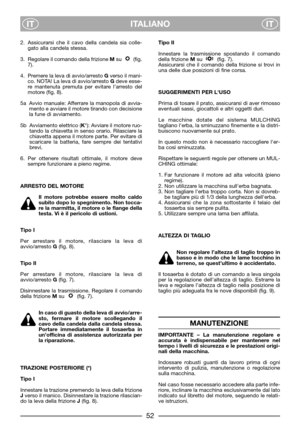

2. Assicurarsi che il cavo della candela sia colle-
gato alla candela stessa.
3. Regolare il comando della frizione Msu   (fig.
7).
4. Premere la leva di avvio/arresto Gverso il mani-
co. NOTA! La leva di avvio/arresto Gdeve esse-
re mantenuta premuta per evitare l’arresto del
motore (fig. 8).
5a Avvio manuale: Afferrare la manopola di avvia-
mento e avviare il motore tirando con decisione
la fune di avviamento.
5b Avviamento elettrico (K*): Avviare il motore ruo-
tando la chiavetta in...

ITALIANO
ITIT

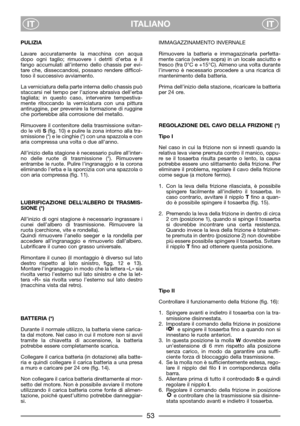

PULIZIA
Lavare accuratamente la macchina con acqua
dopo ogni taglio; rimuovere i detriti d’erba e il
fango accumulati all’interno dello chassis per evi-
tare che, disseccandosi, possano rendere difficol-
toso il successivo avviamento.
La verniciatura della parte interna dello chassis può
staccarsi nel tempo per l’azione abrasiva dell’erba
tagliata; in questo caso, intervenire tempestiva-
mente ritoccando la verniciatura con una pittura
antiruggine, per prevenire la formazione di ruggine
che...

ITALIANO
ITIT

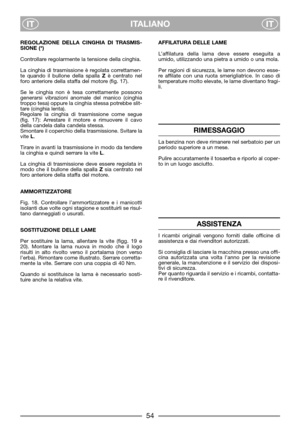

REGOLAZIONE DELLA CINGHIA DI TRASMIS-
SIONE (*)
Controllare regolarmente la tensione della cinghia.
La cinghia di trasmissione è regolata correttamen-
te quando il bullone della spalla Zè centrato nel
foro anteriore della staffa del motore (fig. 17).
Se le cinghia non è tesa correttamente possono
generarsi vibrazioni anomale del manico (cinghia
troppo tesa) oppure la cinghia stessa potrebbe slit-
tare (cinghia lenta).
Regolare la cinghia di trasmissione come segue
(fig. 17): Arrestare il...
