Stiga Lawn Mower Multiclip 53 S Euro, 53 S Plus, 53 S Rental, PRO 53 S Svan, PRO 53 S Ethanol Polish Version Manual
Stiga Lawn Mower Multiclip 53 S Euro, 53 S Plus, 53 S Rental, PRO 53 S Svan, PRO 53 S Ethanol Polish Version Manual
Here you can view all the pages of manual Stiga Lawn Mower Multiclip 53 S Euro, 53 S Plus, 53 S Rental, PRO 53 S Svan, PRO 53 S Ethanol Polish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
1 2 3 SVENSKA ............................... 1 SUOMI .................................... 7 DANSK ................................. 13 NORSK ................................. 19 DEUTSCH ............................ 25 ENGLISH .............................. 31 FRANÇAIS ............................ 37 NEDERLANDS ...................... 43 ITALIANO .............................. 49 ESPAÑOL ............................. 55 PORTUGUÊS ....................... 61 POLSKI ................................. 67...
Page 2
H* K* STOP G I 6 7 9 11 5 8 10 P R M G SS 14 16 18 12 15 17 19 13 «L»«R» T 40 Nm 40 Nm 20 L Z SW 2 cm 2 1 DE J* STOP K* H* Manufactured by: GGP ITALY SPA • Via del lavoro, 6 • I-31033 Castelfranco Veneto (TV) - ITALY
Page 3
POLSKIPLPL ZASADY BEZPIECZEŃSTWA 1) Przeczytać uważnie instrukcje obsługi. Zapoznać się dokładnie z systemem sterowania i właściwym sposobem użytkowania niniejszego urządzenia. Nauczyć się szybko zatrzymać silnik kosiarki. 2) Używać kosiarkę wyłącznie w celu, do którego jest ona przeznaczona, tzn. do koszenia trawnika. Jakiekolwiek inne zastosowanie może okazać się niebezpieczne lub uszkodzić kosiarkę. 3) Kosiarka nie może być obsługiwana przez dzieci oraz osoby, które...
Page 4
POLSKIPLPL odległość od wirującego noża, równą długości uchwytu kosiarki. 1) Regularnie sprawdzać prawidłowość dokręcenia śruby i nakrętek kosiarki tak, aby zapewnić bez- pieczne działanie. Regularna kontrola stanu tech- nicznego kosiarki jest warunkiem zachowania bez- pieczeństwa oraz wydajności urządzenia. 2) Nie pozostawiać urządzenia ze zbiornikiem wypełnionym benzyną w pomieszczeniu, gdzie opary benzyny mogłyby zetknąć się z płomieniem lub iskrą. 3) Przed...

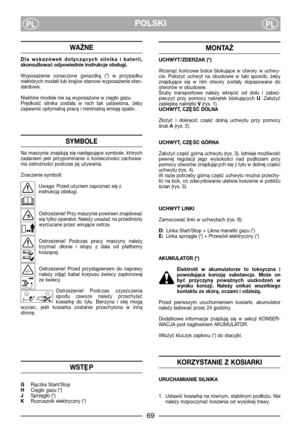

Page 5
POLSKIPLPL WAŻNE Dla wskazówek dotyczących silnika i baterii, skonsultować odpowiednie instrukcje obsługi. Wyposażenie oznaczone gwiazdką (*) w przypadku niektórych modeli lub krajów stanowi wyposażenie stan- dardowe. Niektóre modele nie są wyposażone w cięgło gazu. Prędkość silnika została w nich tak ustawiona, żeby zapewnić optymalną pracę i minimalną emisję spalin. SYMBOLE Na maszynie znajdują się następujące symbole, których zadaniem jest przypominanie o konieczności...

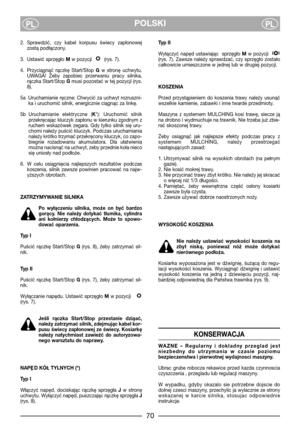

Page 6
POLSKIPLPL 2. Sprawdzić, czy kabel korpusu świecy zapłonowej zostą podłączony. 3. Ustawić sprzęgło Mw pozycji (rys. 7). 4. Przyciągnąć rączkę Start/Stop Gw stronę uchwytu. UWAGA! Żeby zapobiec przerwaniu pracy silnika, rączka Start/Stop Gmusi pozostać w tej pozycji (rys. 8). 5a Uruchamianie ręczne: Chwycić za uchwyt rozruszni- ka i uruchomić silnik, energicznie ciągnąc za linkę. 5b Uruchamianie elektryczne (K*): Uruchomić silnik przekręcając kluczyk zapłonu w kierunku zgodnym z...

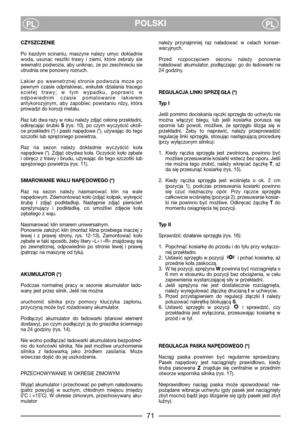

Page 7
POLSKIPLPL CZYSZCZENIE Po kazdym scinaniu, maszyne nalezy umyc dokladnie woda, usunac resztki trawy i ziemi, które zebraly sie wewnatrz podwozia, aby uniknac, ze po zeschnieciu sie utrudnia one ponowny rozruch. Lakier po wewnetrznej stronie podwozia moze po pewnym czasie odpriskiwac, wskutek dzialania tracego scietej trawy; w tym wypadku, poprawic w odpowiednim czasie pomalowanie lakierem antykorozyjnym, aby zapobiec powstaniu rdzy, która prowadzi do korozji...

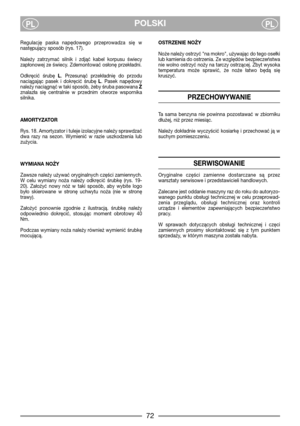

Page 8
POLSKIPLPL Regulację paska napędowego przeprowadza się w następujący sposób (rys. 17). Należy zatrzymać silnik i zdjąć kabel korpusu świecy zapłonowej ze świecy. Zdemontować osłonę przekładni. Odkręcić śrubę L. Przesunąć przekładnię do przodu naciągając pasek i dokręcić śrubę L. Pasek napędowy należy naciągnąć w taki sposób, żeby śruba pasowana Z znalazła się centralnie w przednim otworze wspornika silnika. AMORTYZATOR Rys. 18. Amortyzator i tuleje izolacyjne należy...
