Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual Czech Version

STIGA PARK
4 WD
107 M
107 M HD 121 M
125 Combi Pro
8211-0543-01
B
£
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl ®

125 Combi Pro
125 Combi Pro
121 M
107 M HDA B
C B
E
F Torx T30
To r x  T 3 0
G H I
125 Combi Pro
125 Combi Pro
121 M
107 M HD
10 mm
10 mm
3
5 125 Combi Pro
7 121 M 1
4
6 125 Combi Pro
8 121 M 2

107 M
A B
D
B
10 mm 13 mm
13 mm
J
K
L
M
11
13 107 M HD
15 9 107
12 107 M
14
16 10 107

5 mm
107 M HD
M
N
24 Nm
1/3
Q 9,8 Nm
P 24 Nm
24 Nm
19
21 125 Combi Pro
23  17
20
22
24   18

ČEŠTINACS
1 OBECN Ě
Tento symbol znamená VÝSTRAHU.
Nedodržení pokyn ů m ůže vést k
vážnému zran ění osob nebo k
poškození majetku.
Musíte si pozorn ě p ře číst tento návod k
použití a bezpe čnostní pokyny pro
práci se strojem.
1.1 SymbolyNa stroji jsou umíst ěny následující symboly.
Informují vás, kdy je p ři jeho používání t řeba dbát
zvýšené opatrnosti.
Symboly mají následující význam:
Výstraha!
Před použitím za řízení si p ře čtě te návod k
obsluze a bezpe čnostní pokyny.
Výstraha!
Je-li za...

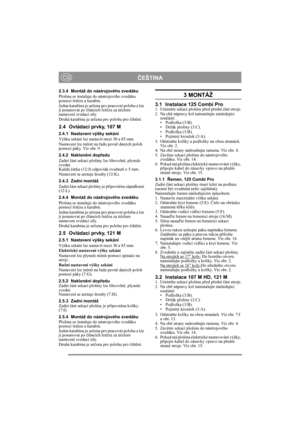

ČEŠTINACS
2.3.4 Montáž do nástrojového zvedáku
Plošina se instaluje do nástrojového zvedáku
pomocí  řet ězu a karabin.
Jedna karabina je ur čena pro pracovní polohu a lze
ji posunovat po  článcích  řet ězu za ú čelem
nastavení zvedací síly.
Druhá karabina je ur čena pro polohu pro  čišt ění.
2.4 Ovládací prvky, 107 M
2.4.1 Nastavení výšky sekání
Výšku sekání lze nast avit mezi 30 a 85 mm.
Nastavení lze m ěnit na  řadu pevn ě daných poloh
pomocí páky. Viz obr. 9.
2.4.2 Naklon ění dop ředu
Zadní...

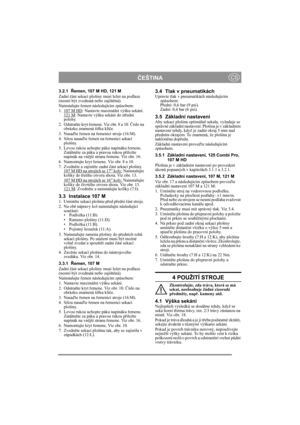

ČEŠTINACS
3.2.1 Řemen, 107 M HD, 121 M
Zadní  část sekací plošiny musí ležet na podlaze
(nesmí být zvednutá nebo zajišt ěná).
Nainstalujte  řemen následujícím zp ůsobem:
1. 107 M HD
: Nastavte maximální výšku sekání.
121 M: Nastavte výšku sekání do st řední
polohy.
2. Odstra ňte kryt  řemene. Viz obr. 8 a 10.  Číslo na
obrázku znamená ší řku klí če.
3. Nasa ďte  řemen na  řemenici stroje (16:M).
4. Silou nasa ďte  řemen na  řemenici sekací
plošiny.
5. Levou rukou uchopte páku napínáku  řemene....

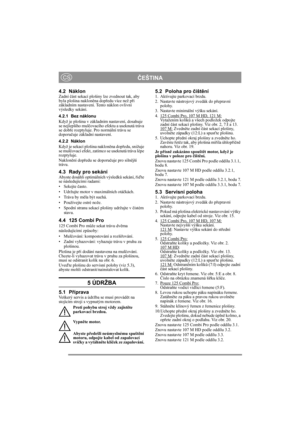

ČEŠTINACS
4.2 NáklonZadní  část sekací plošiny lze zvednout tak, aby
byla plošina naklon ěna dop ředu více než p ři
základním nastavení. Tento náklon ovlivní
výsledky sekání.
4.2.1 Bez náklonu
Když je plošina v základním nastavení, dosahuje
se nejlepšího mul čovacího efektu a useknutá tráva
se dob ře rozptyluje. Pro normální trávu se
doporu čuje základní nastavení.
4.2.2 Náklon
Když je sekací plošina naklon ěna dop ředu, snižuje
se mul čovací efekt, zatímco se useknutá tráva lépe
rozptyluje....

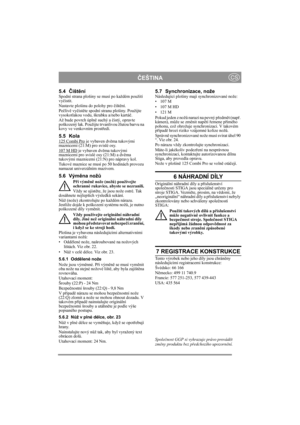

ČEŠTINACS
5.4 Čišt ěníSpodní strana plošiny se musí po každém použití
vy čistit.
Nastavte plošinu do polohy pro  čišt ění.
Pe čliv ě vy čist ěte spodní stranu plošiny. Použijte
vysokotlakou vodu, škrabku a/nebo kartá č.
Až bude povrch úpln ě suchý a  čistý, opravte
poškozený lak. Použijte trvanlivou žlutou barvu na
kovy ve venkovním prost ředí.
5.5 Kola125 Combi Pro je vybaven dv ěma tukovými
maznicemi (21:M) pro svislé osy.
107 M HD
 je vybaven dv ěma tukovými
maznicemi pro svislé osy (21:M) a...

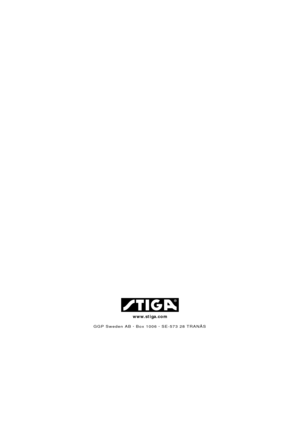

www.stiga.com
