Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual Danish Version

STIGA PARK
4 WD
107 M
107 M HD 121 M
125 Combi Pro
8211-0543-01

BRUGSANVISNING
£
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl ®

125 Combi Pro
125 Combi Pro
121 M
107 M HDA B
C B
E
F Torx T30
To r x  T 3 0
G H I
125 Combi Pro
125 Combi Pro
121 M
107 M HD
10 mm
10 mm
3
5 125 Combi Pro
7 121 M 1
4
6 125 Combi Pro
8 121 M 2

107 M
A B
D
B
10 mm 13 mm
13 mm
J
K
L
M
11
13 107 M HD
15 9 107
12 107 M
14
16 10 107

5 mm
107 M HD
M
N
24 Nm
1/3
Q 9,8 Nm
P 24 Nm
24 Nm
19
21 125 Combi Pro
23  17
20
22
24   18

DANSKDA

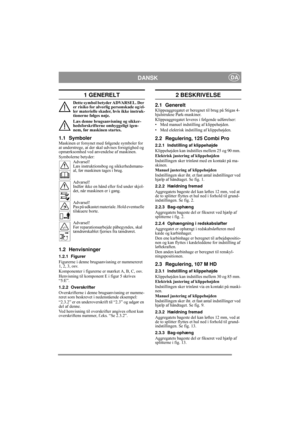

1 GENERELT
Dette symbol betyder ADVARSEL. Der
er risiko for alvorlig personskade og/el-
ler materielle skader, hvis ikke instruk-
tionerne følges nøje.
Læs denne brugsanvisning og sikker-
hedsforskrifterne omhyggeligt igen-
nem, før maskinen startes.
1.1 SymbolerMaskinen er forsynet med følgende symboler for
at understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen.
Symbolerne betyder:
Advarsel!
Læs instruktionsbog og sikkerhedsmanu-
al, før maskinen tages i...

DANSKDA

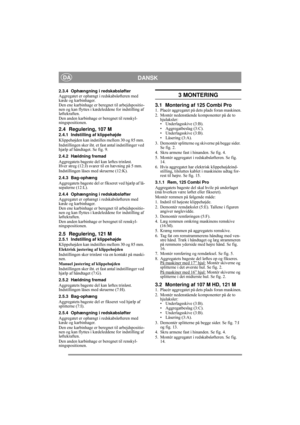

2.3.4 Ophængning i redskabsløfter
Aggregatet er ophængt i redskabsløfteren med
kæde og karbinhager.
Den ene karbinhage er beregnet til arbejdspositio-
nen og kan flyttes i kædele ddene for indstilling af
løftekraften.
Den anden karbinhage er beregnet til renskyl-
ningspositionen.
2.4 Regulering, 107 M
2.4.1 Indstilling af klippehøjde
Klippehøjden kan indstill es mellem 30 og 85 mm.
Indstillingen sker iht. et  fast antal indstillinger ved
hjælp af håndtaget. Se fig. 9.
2.4.2 Hældning fremad...

DANSKDA

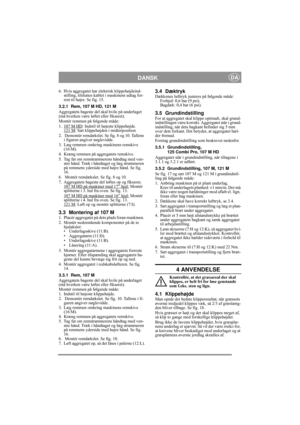

6. Hvis aggregatet har elektrisk klippehøjdeind-stilling, tilsluttes kablet i maskinens udtag for-
rest til højre. Se fig. 15.
3.2.1 Rem, 107 M HD, 121 M
Aggregatets bageste del sk al hvile på underlaget
(må hverken være løft et eller fikseret).
Montér remmen på følgende måde:
1. 107 M HD
: Indstil til højeste klippehøjde.
121 M: Sæt klippehøjden i midterposition
2.  Demontér remdækslet. Se fig. 8 og 10. Tallene  i figuren angiver nøglevidde.
3. Læg remmen omkring maskinens remskive  (16:M)....

DANSKDA

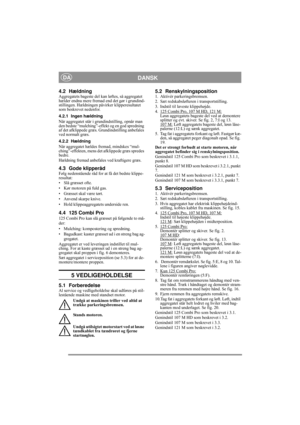

4.2 HældningAggregatets bageste del kan løftes, så aggregatet
hælder endnu mere fremad end det gør i grundind-
stillingen. Hældningen påvirker klipperesultatet
som beskrevet nedenfor.
4.2.1 Ingen hældning
Når aggregatet står i  grundindstilling, opnår man
den bedste “mulching”-effekt og en god spredning
af det afklippede græs. Grundindstilling anbefales
ved normalt græs.
4.2.2 Hældning
Når aggregatet hældes fremad, mindskes “mul-
ching”-effekten, mens det afklippede græs spredes
bedre....

DANSKDA

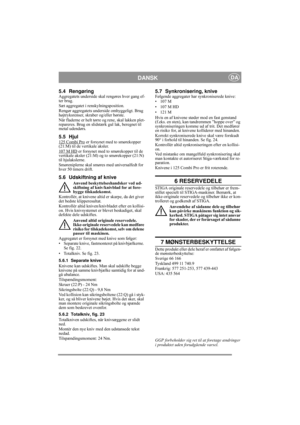

5.4 RengøringAggregatets underside skal rengøres hver gang ef-
ter brug.
Sæt aggregatet i renskylningsposition.
Rengør aggregatets underside omhyggeligt. Brug
højtryksrenser, skraber og/eller børste.
Når fladerne er helt tørre og rene, skal lakken plet-
repareres. Brug en slidstærk gul lak, beregnet til
metal udendørs.
5.5 Hjul125 Combi Pro er forsynet med to smørekopper
(21:M) til de vertikale aksler.
107 M HD
 er forsynet med to smørekopper til de
vertikale aksler (21:M)  og to...

www.stiga.com
GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
