Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual Finnish Version

STIGA PARK
4 WD
107 M
107 M HD 121 M
125 Combi Pro
8211-0543-01
 KÄYTTÖOHJEET
£
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl ®

125 Combi Pro
125 Combi Pro
121 M
107 M HDA B
C B
E
F Torx T30
To r x  T 3 0
G H I
125 Combi Pro
125 Combi Pro
121 M
107 M HD
10 mm
10 mm
3
5 125 Combi Pro
7 121 M 1
4
6 125 Combi Pro
8 121 M 2

107 M
A B
D
B
10 mm 13 mm
13 mm
J
K
L
M
11
13 107 M HD
15 9 107
12 107 M
14
16 10 107

5 mm
107 M HD
M
N
24 Nm
1/3
Q 9,8 Nm
P 24 Nm
24 Nm
19
21 125 Combi Pro
23  17
20
22
24   18

SUOMIFI

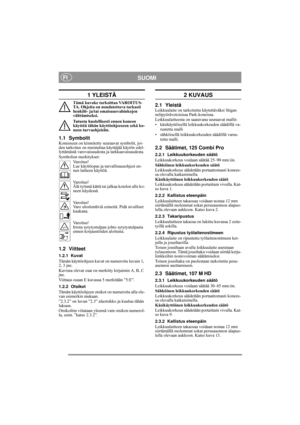

1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS-
TA. Ohjeita on noudatettava tarkasti
henkilö- ja/tai omaisuusvahinkojen
välttämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä ko-
neen turvaohjeisiin.
1.1 SymbolitKoneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää käytön edel-
lyttämästä varovaisuudesta ja tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja tu rvallisuusohjeet en-
nen laitteen käyttöä.
Varoitus!...

SUOMIFI

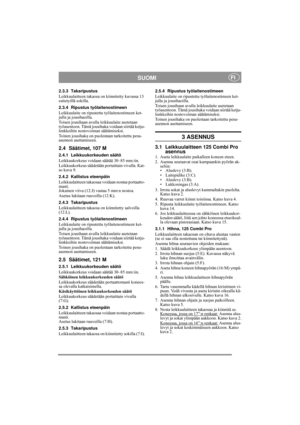

2.3.3 Takaripustus
Leikkuulaitteen takaosa on kiinnitetty kuvassa 13
esitetyillä sokilla.
2.3.4 Ripustus työlaitenostimeen
Leikkuulaite on ripustettu työlaitenostimeen ket-
julla ja jousihaoilla.
Toisen jousihaan avulla leikkuulaite asetetaan
työasentoon. Tämä jousihak a voidaan siirtää ketju-
lenkkeihin nostovoiman säätämiseksi.
Toinen jousihaka on puolestaan tarkoitettu pesu-
asennon asettamiseen.
2.4 Säätimet, 107 M
2.4.1 Leikkuukorkeuden säätö
Leikkuukorkeus voidaan säätää 30–85 mm:iin....

SUOMIFI

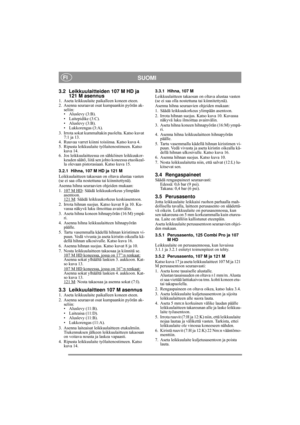

3.2 Leikkuulaitteiden 107 M HD ja 121 M asennus
1. Aseta leikkuulaite paikalleen koneen eteen.
2. Asenna seuraavat osat kumpaankin pyörän ak-
seliin:
• Aluslevy (3:B).
• Laitepidike (3:C).
• Aluslevy (3:B).
• Lukkorengas (3:A).
3. Irrota sokat kummaltakin puolelta. Katso kuvat  7:1 ja 13.
4. Ruuvaa varret kiinni toisiinsa. Katso kuva 4.
5. Ripusta leikkuulaite t yölaitenostimeen. Katso
kuva 14.
6. Jos leikkuulaitteessa on sähköinen leikkuukor- keuden säätö, liitä sen johto koneessa etuoikeal-...

SUOMIFI

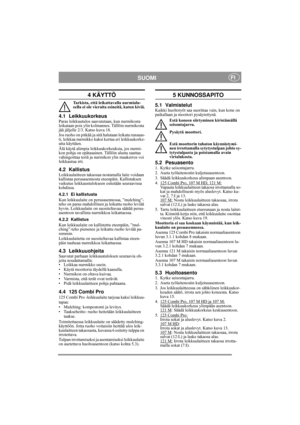

4 KÄYTTÖ
Tarkista, että leikattavalla nurmialu-
eella ei ole vieraita esineitä, kuten kiviä.
4.1 LeikkuukorkeusParas leikkuutulos saavutetaan, kun nurmikosta
leikataan pois ylin kolmannes. Tällöin nurmikosta
jää jäljelle 2/3. Katso kuva 18.
Jos ruoho on pitkää ja sitä halutaan leikata runsaas-
ti, leikkaa nurmikko kaksi kertaa eri leikkuukorke-
utta käyttäen.
Älä käytä alimpia leikkuukorkeuksia, jos nurmi-
kon pohja on epätasainen. Tällöin alusta saattaa
vahingoittaa teriä ja nurmikon ylin...

SUOMIFI

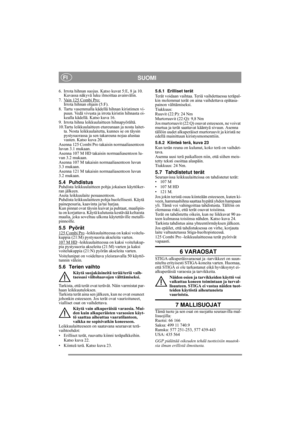

6. Irrota hihnan suojus. Katso kuvat 5:E, 8 ja 10. Kuvassa näkyvä luku ilmoittaa avainvälin.
7. Vain 125 Combi Pro:

Irrota hihnan ohjain (5:F).
8. Tartu vasemmalla kädellä hihnan kiristimen vi- puun. Vedä vivusta ja irrota kiristin hihnasta oi-
kealla kädellä. Katso kuva 16.
9. Irrota hihna leikkuulaitteen hihnapyörältä.
10.Tartu leikkuulaitteen etureunaan ja nosta laitet- ta. Nosta leikkuulaitetta, kunnes se on täysin
pystysuorassa ja sen takareuna nojaa alustaa
vasten. Katso kuva 20....

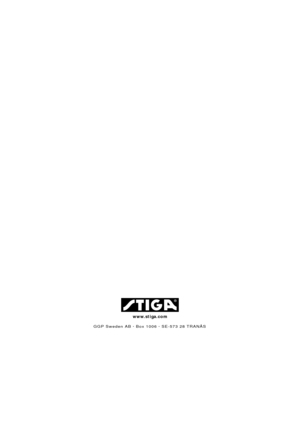

www.stiga.com
