Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual Norwegian Version

STIGA PARK
4 WD
107 M
107 M HD 121 M
125 Combi Pro
8211-0543-01

BRUKSANVISNING
£
»HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl ®

125 Combi Pro
125 Combi Pro
121 M
107 M HDA B
C B
E
F Torx T30
To r x  T 3 0
G H I
125 Combi Pro
125 Combi Pro
121 M
107 M HD
10 mm
10 mm
3
5 125 Combi Pro
7 121 M 1
4
6 125 Combi Pro
8 121 M 2

107 M
A B
D
B
10 mm 13 mm
13 mm
J
K
L
M
11
13 107 M HD
15 9 107
12 107 M
14
16 10 107

5 mm
107 M HD
M
N
24 Nm
1/3
Q 9,8 Nm
P 24 Nm
24 Nm
19
21 125 Combi Pro
23  17
20
22
24   18

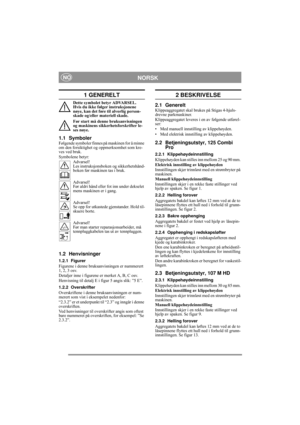

NORSKNO
1 GENERELT
Dette symbolet betyr ADVARSEL.
Hvis du ikke følger instruksjonene
nøye, kan det føre til alvorlig person-
skade og/eller materiell skade.
Før start må denne bruksanvisningen
og maskinens sikkerhetsforskrifter le-
ses nøye.
1.1 SymbolerFølgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som kre-
ves ved bruk.
Symbolene betyr:Advarsel!
Les instruksjonsboken og sikkerhetshånd-
boken før maskinen tas i bruk.
Advarsel!
Før aldri hånd eller fot inn...

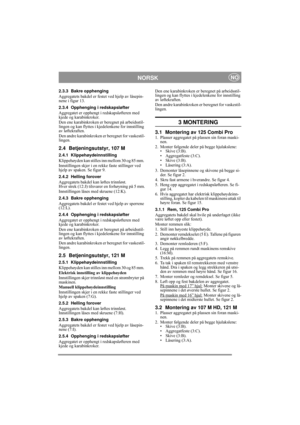

NORSKNO
2.3.3 Bakre opphenging
Aggregatets bakdel er festet ved hjelp av låsepin-
nene i figur 13.
2.3.4 Opphenging i redskapsløfter
Aggregatet er opphengt i  redskapsløfteren med
kjede og karabinkroker.
Den ene karabinkroken er beregnet på arbeidsstil-
lingen og kan flyttes i kjed elenkene for innstilling
av løftekraften.
Den andre karabinkroken er beregnet for vaskestil-
lingen.
2.4 Betjeningsutstyr, 107 M
2.4.1 Klippehøydeinnstilling
Klippehøyden kan stilles inn mellom 30 og 85 mm.
Innstillingen...

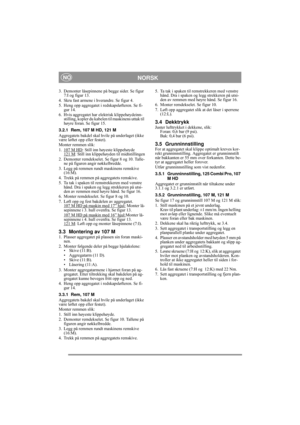

NORSKNO
3. Demonter låsepinnene på begge sider. Se figur 7:I og figur 13.
4. Skru fast armene i hverandre. Se figur 4.
5. Heng opp aggregatet i redskapsløfteren. Se fi- gur 14.
6. Hvis aggregatet har elektrisk klippehøydeinn- stilling, kopler du kabelen  til maskinens uttak til
høyre foran. Se figur 15.
3.2.1 Rem, 107 M HD, 121 M
Aggregatets bakdel skal hvi le på underlaget (ikke
være løftet opp eller festet).
Monter remmen slik:
1. 107 M HD
: Still inn høyeste klippehøyde
121 M: Still inn...

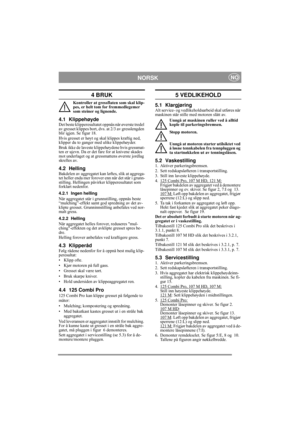

NORSKNO
4 BRUK
Kontroller at gressflaten som skal klip-
pes, er helt tom for fremmedlegemer
som steiner og lignende.
4.1 KlippehøydeDet beste klipperesultatet oppnås når øverste tredel
av gresset klippes bort, dvs. at 2/3 av gresslengden
blir igjen. Se figur 18.
Hvis gresset er høyt og sk al klippes kraftig ned,
klipper du to ganger med ulike klippehøyder.
Bruk ikke de laveste kl ippehøydene hvis gressmat-
ten er ujevn. Da er det fare for at knivene skades
mot underlaget og at gressmattens øverste...

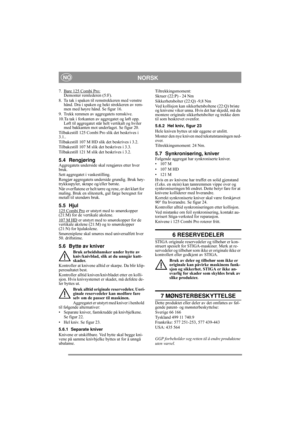

NORSKNO
7. Bare 125 Combi Pro:
Demonter remlederen (5:F).
8. Ta tak i spaken til remstrekkeren med venstre  hånd. Dra i spaken og hekt strekkeren av rem-
men med høyre hånd. Se figur 16.
9. Trekk remmen av aggregatets remskive.
10.Ta tak i forkanten av aggregatet og løft opp.  Løft til aggregatet står  helt vertikalt og hviler
med bakkanten mot underlaget. Se figur 20.
Tilbakestill 125 Combi Pro slik det beskrives i
3.1..
Tilbakestill 107 M HD slik det beskrives i 3.2.
Tilbakestill 107 M slik det...
