Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Czech Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

81
ČEŠTINACS

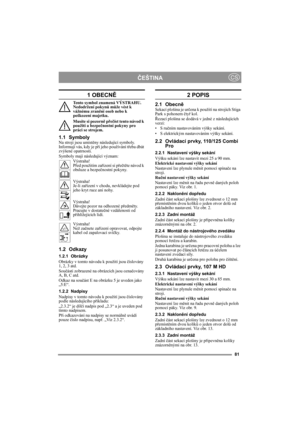

1 OBECNĚ
Tento symbol znamená VÝSTRAHU.
Nedodržení pokynů může vést k
vážnému zranění osob nebo k
poškození majetku.
Musíte si pozorně přečíst tento návod k
použití a bezpečnostní pokyny pro
práci se strojem.
1.1 SymbolyNa stroji jsou umístěny následující symboly.
Informují vás, kdy je při jeho používání třeba dbát
zvýšené opatrnosti.
Symboly mají následující význam:
Výstraha!
Před použitím zařízení si přečtěte návod k
obsluze a bezpečnostní pokyny.
Výstraha!
Je-li zařízení v chodu,...

82
ČEŠTINACS

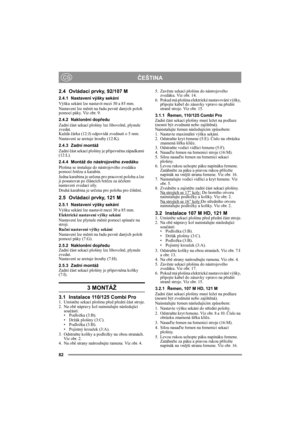

2.4 Ovládací prvky, 92/107 M
2.4.1 Nastavení výšky sekání
Výšku sekání lze nastavit mezi 30 a 85 mm.
Nastavení lze měnit na řadu pevně daných poloh
pomocí páky. Viz obr. 9.
2.4.2 Naklonění dopředu
Zadní část sekací plošiny lze libovolně, plynule
zvedat.
Každá čárka (12:J) odpovídá zvednutí o 5 mm.
Nastavení se aretuje šrouby (12:K).
2.4.3 Zadní montáž
Zadní část sekací plošiny je připevněna západkami
(12:L).
2.4.4 Montáž do nástrojového zvedáku
Plošina se instaluje do nástrojového...

83
ČEŠTINACS

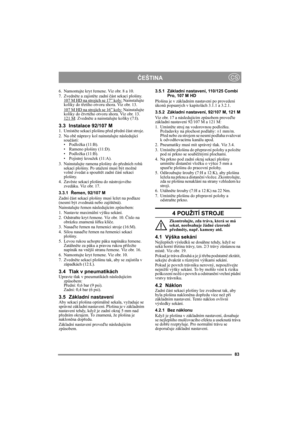

6. Namontujte kryt řemene. Viz obr. 8 a 10.
7. Zvedněte a zajistěte zadní část sekací plošiny.
107 M HD na strojích se 17” koly:
 Nainstalujte
kolíky do třetího otvoru shora. Viz obr. 13.
107 M HD na strojích se 16” koly:
 Nainstalujte
kolíky do čtvrtého otvoru shora. Viz obr. 13.
121 M
: Zvedněte a nainstalujte kolíky (7:I).
3.3 Instalace 92/107 M1. Umístěte sekací plošinu před přední část stroje.
2. Na obě nápravy kol nainstalujte následující
součásti:
• Podložka (11:B).
• Rameno...

84
ČEŠTINACS

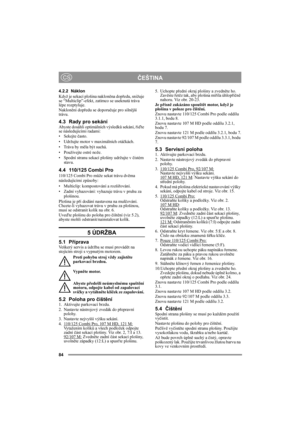

4.2.2 Náklon
Když je sekací plošina nakloněna dopředu, snižuje
se “Multiclip”-efekt, zatímco se useknutá tráva
lépe rozptyluje.
Naklonění dopředu se doporučuje pro silnější
trávu.
4.3 Rady pro sekáníAbyste dosáhli optimálních výsledků sekání, řiďte
se následujícími radami:
• Sekejte často.
• Udržujte motor v maximálních otáčkách.
• Tráva by měla být suchá.
• Používejte ostré nože.
• Spodní stranu sekací plošiny udržujte v čistém
stavu.
4.4 110/125 Combi Pro
110/125 Combi Pro může sekat...

85
ČEŠTINACS

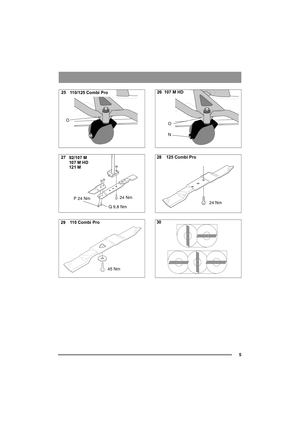

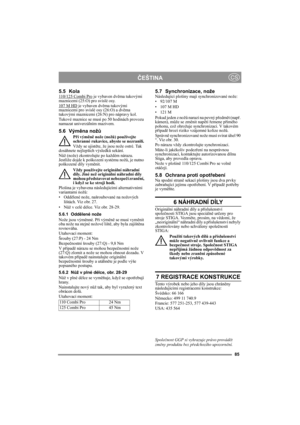

5.5 Kola110/125 Combi Pro je vybaven dvěma tukovými
maznicemi (25:O) pro svislé osy.
107 M HD
 je vybaven dvěma tukovými
maznicemi pro svislé osy (26:O) a dvěma
tukovými maznicemi (26:N) pro nápravy kol.
Tukové maznice se musí po 50 hodinách provozu
namazat univerzálním mazivem.
5.6 Výměna nožů
Při výměně nože (nožů) používejte
ochranné rukavice, abyste se nezranili.
Vždy se ujistěte, že jsou nože ostré. Tak
dosáhnete nejlepších výsledků sekání.
Nůž (nože) zkontrolujte po každém...
