Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Danish Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

17

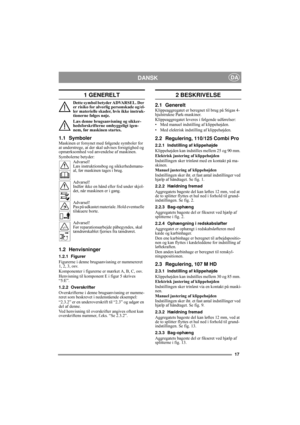

DANSKDA
1 GENERELT
Dette symbol betyder ADVARSEL. Der
er risiko for alvorlig personskade og/el-
ler materielle skader, hvis ikke instruk-
tionerne følges nøje.
Læs denne brugsanvisning og sikker-
hedsforskrifterne omhyggeligt igen-
nem, før maskinen startes.
1.1 SymbolerMaskinen er forsynet med følgende symboler for
at understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen.
Symbolerne betyder:
Advarsel!
Læs instruktionsbog og sikkerhedsmanu-
al, før maskinen tages...

18

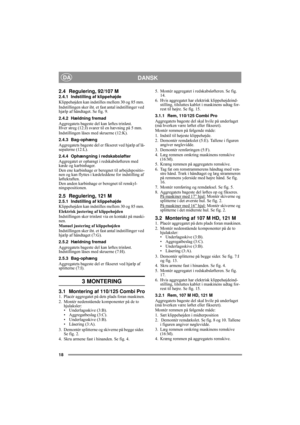

DANSKDA
2.4 Regulering, 92/107 M
2.4.1 Indstilling af klippehøjde
Klippehøjden kan indstilles mellem 30 og 85 mm.
Indstillingen sker iht. et fast antal indstillinger ved
hjælp af håndtaget. Se fig. 9.
2.4.2 Hældning fremad
Aggregatets bageste del kan løftes trinløst.
Hver streg (12:J) svarer til en hævning på 5 mm.
Indstillingen låses med skruerne (12:K).
2.4.3 Bag-ophæng
Aggregatets bageste del er fikseret ved hjælp af lå-
sepalerne (12:L).
2.4.4 Ophængning i redskabsløfter
Aggregatet er ophængt i...

19

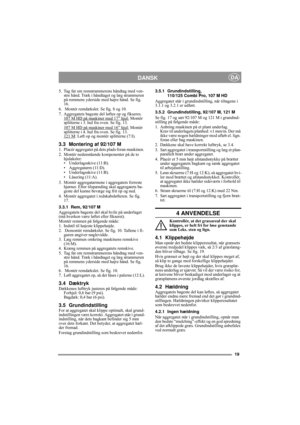

DANSKDA
5. Tag fat om remstrammerens håndtag med ven-
stre hånd. Træk i håndtaget og læg strammeren
på remmens yderside med højre hånd. Se fig.
16.
6.  Montér remdækslet. Se fig. 8 og 10.
7. Aggregatets bageste del løftes op og fikseres.
107 M HD på maskiner med 17” hjul:
 Montér
splitterne i 3. hul fra oven. Se fig. 13.
107 M HD på maskiner med 16” hjul:
 Montér
splitterne i 4. hul fra oven. Se fig. 13.
121 M
: Løft op og montér splitterne (7:I).
3.3 Montering af 92/107 M1. Placér aggregatet på...

20

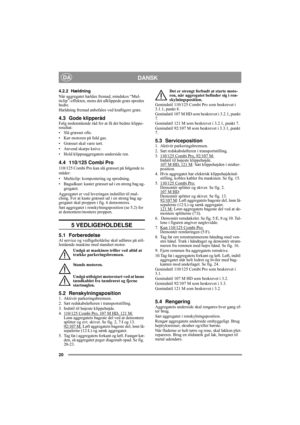

DANSKDA
4.2.2 Hældning
Når aggregatet hældes fremad, mindskes “Mul-
ticlip”-effekten, mens det afklippede græs spredes
bedre.
Hældning fremad anbefales ved kraftigere græs.
4.3 Gode klipperåd Følg nedenstående råd for at få det bedste klippe-
resultat:
• Slå græsset ofte.
• Kør motoren på fuld gas.
• Græsset skal være tørt.
• Anvend skarpe knive.
• Hold klippeaggregatets underside ren.
4.4 110/125 Combi Pro
110/125 Combi Pro kan slå græsset på følgende to
måder:
• Multiclip: kompostering og...

21

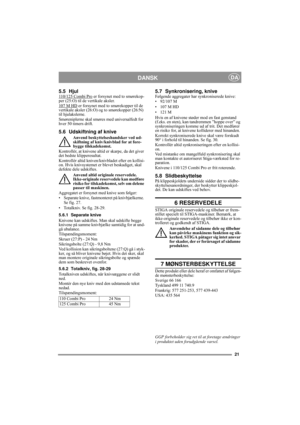

DANSKDA

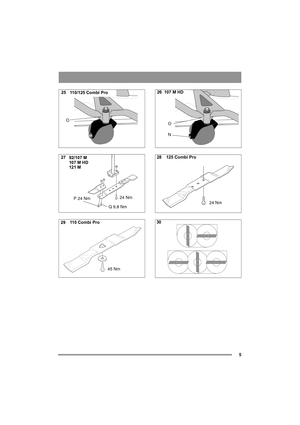

5.5 Hjul110/125 Combi Pro er forsynet med to smørekop-
per (25:O) til de vertikale aksler.
107 M HD
 er forsynet med to smørekopper til de
vertikale aksler (26:O) og to smørekopper (26:N)
til hjulakslerne.
Smøreniplerne skal smøres med universalfedt for
hver 50 timers drift.
5.6 Udskiftning af knive
Anvend beskyttelseshandsker ved ud-
skiftning af kniv/knivblad for at fore-
bygge tilskadekomst.
Kontrollér, at knivene altid er skarpe, da det giver
det bedste klipperesultat.
Kontrollér...
