Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Finnish Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M

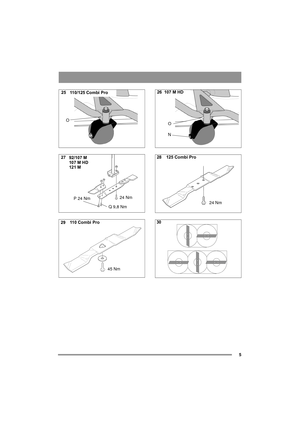

45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

11

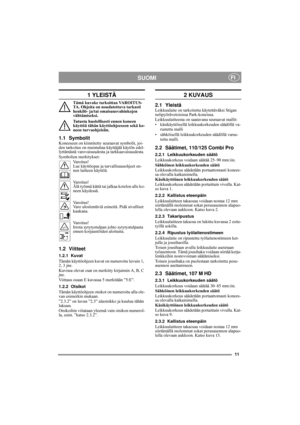

SUOMIFI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS-
TA. Ohjeita on noudatettava tarkasti
henkilö- ja/tai omaisuusvahinkojen
välttämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä ko-
neen turvaohjeisiin.
1.1 SymbolitKoneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää käytön edel-
lyttämästä varovaisuudesta ja tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet en-
nen laitteen käyttöä.
Varoitus!...

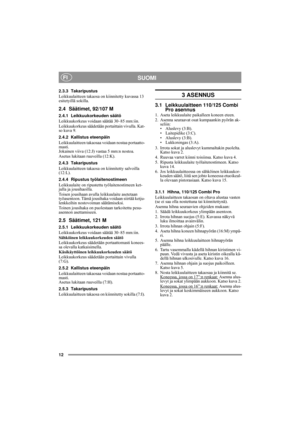

12
SUOMIFI
2.3.3 Takaripustus
Leikkuulaitteen takaosa on kiinnitetty kuvassa 13
esitetyillä sokilla.
2.4 Säätimet, 92/107 M
2.4.1 Leikkuukorkeuden säätö
Leikkuukorkeus voidaan säätää 30–85 mm:iin.
Leikkuukorkeus säädetään portaittain vivulla. Kat-
so kuva 9.
2.4.2 Kallistus eteenpäin
Leikkuulaitteen takaosaa voidaan nostaa portaatto-
masti.
Jokainen viiva (12:J) vastaa 5 mm:n nostoa.
Asetus lukitaan ruuveilla (12:K).
2.4.3 Takaripustus
Leikkuulaitteen takaosa on kiinnitetty salvoilla
(12:L).
2.4.4...

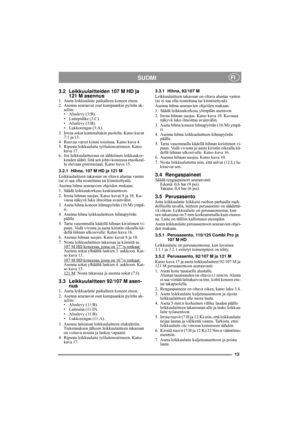

13
SUOMIFI
3.2 Leikkuulaitteiden 107 M HD ja
121 M asennus
1. Aseta leikkuulaite paikalleen koneen eteen.
2. Asenna seuraavat osat kumpaankin pyörän ak-
seliin:
• Aluslevy (3:B).
• Laitepidike (3:C).
• Aluslevy (3:B).
• Lukkorengas (3:A).
3. Irrota sokat kummaltakin puolelta. Katso kuvat
7:1 ja 13.
4. Ruuvaa varret kiinni toisiinsa. Katso kuva 4.
5. Ripusta leikkuulaite työlaitenostimeen. Katso
kuva 17.
6. Jos leikkuulaitteessa on sähköinen leikkuukor-
keuden säätö, liitä sen johto koneessa...

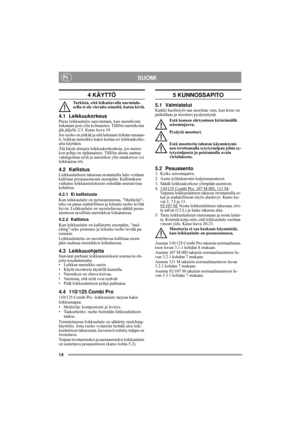

14
SUOMIFI
4 KÄYTTÖ
Tarkista, että leikattavalla nurmialu-
eella ei ole vieraita esineitä, kuten kiviä.
4.1 LeikkuukorkeusParas leikkuutulos saavutetaan, kun nurmikosta
leikataan pois ylin kolmannes. Tällöin nurmikosta
jää jäljelle 2/3. Katso kuva 19.
Jos ruoho on pitkää ja sitä halutaan leikata runsaas-
ti, leikkaa nurmikko kaksi kertaa eri leikkuukorke-
utta käyttäen.
Älä käytä alimpia leikkuukorkeuksia, jos nurmi-
kon pohja on epätasainen. Tällöin alusta saattaa
vahingoittaa teriä ja nurmikon ylin...

15
SUOMIFI
5.3 Huoltoasento1. Kytke seisontajarru.
2. Aseta työlaitenostin kuljetusasentoon.
3. 110/125 Combi Pro ja 92/107 M:
Säädä leikkuukorkeus ylimpään asentoon.
107 M HD ja 121 M: Säädä leikkuukorkeus kes-
kiasentoon.
4. Jos leikkuulaitteessa on sähköinen leikkuukorke-
uden säätö, irrota sen johto koneesta. Katso kuva
15.
5. 110/125 Combi Pro:
Irrota sokat ja aluslevyt. Katso kuva 2.
107 M HD:
Irrota sokat ja aluslevyt. Katso kuva 13.
92/107 M
: Nosta leikkuulaitteen takaosaa, irrota
salvat...
