Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual French Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

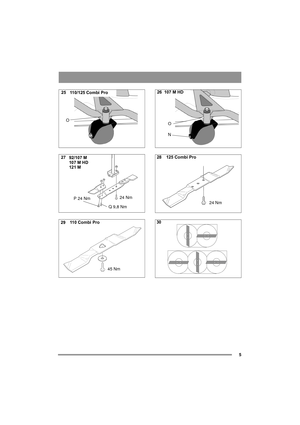

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

39
FRANÇAISFR
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Lire attentivement les instructions et les
consignes de sécurité avant d’utiliser la
machine.
1.1 SymbolesLes symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers d’utilisation
et les mesures à respecter.
Explication des symboles:
Attention!
Lire le mode d’emploi et le manuel de sé-
curité avant d’utiliser la machine....

40
FRANÇAISFR

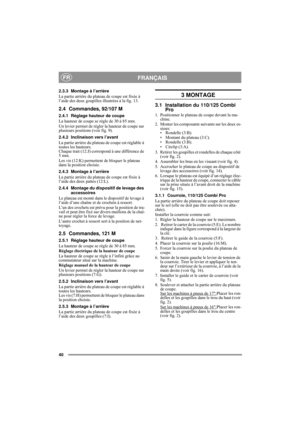

2.3.3 Montage à l’arrière
La partie arrière du plateau de coupe est fixée à
l’aide des deux goupilles illustrées à la fig. 13.
2.4 Commandes, 92/107 M
2.4.1 Réglage hauteur de coupe
La hauteur de coupe se règle de 30 à 85 mm.
Un levier permet de régler la hauteur de coupe sur
plusieurs positions (voir fig. 9).
2.4.2 Inclinaison vers l’avant
La partie arrière du plateau de coupe est réglable à
toutes les hauteurs.
Chaque trait (12:J) correspond à une différence de
5 mm.
Les vis (12:K)...

41
FRANÇAISFR

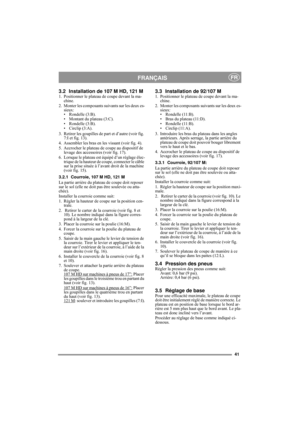

3.2 Installation de 107 M HD, 121 M1. Positionner le plateau de coupe devant la ma-
chine.
2. Monter les composants suivants sur les deux es-
sieux:
• Rondelle (3:B).
• Montant du plateau (3:C).
• Rondelle (3:B).
• Circlip (3:A).
3. Retirer les goupilles de part et d’autre (voir fig.
7:I et fig. 13).
4. Assembler les bras en les vissant (voir fig. 4).
5. Accrocher le plateau de coupe au dispositif de
levage des accessoires (voir fig. 17).
6. Lorsque le plateau est équipé d’un réglage...

42
FRANÇAISFR

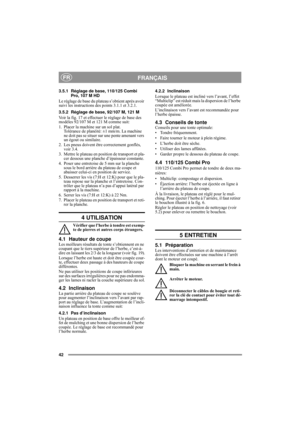

3.5.1 Réglage de base, 110/125 Combi
Pro, 107 M HD
Le réglage de base du plateau s’obtient après avoir
suivi les instructions des points 3.1.1 et 3.2.1.
3.5.2 Réglage de base, 92/107 M, 121 M
Voir la fig. 17 et effectuer le réglage de base des
modèles 92/107 M et 121 M comme suit:
1.  Placer la machine sur un sol plat.
Tolérance de planéité: ±1 mm/m. La machine
ne doit pas se situer sur une pente amenant vers
un égout ou similaire.
2. Les pneus doivent être correctement gonflés,
voir...

43
FRANÇAISFR

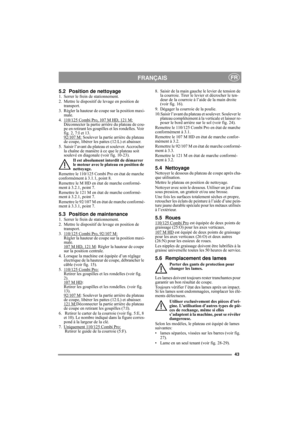

5.2 Position de nettoyage1. Serrer le frein de stationnement.
2. Mettre le dispositif de levage en position de
transport.
3. Régler la hauteur de coupe sur la position maxi-
male.
4. 110/125 Combi Pro, 107 M HD, 121 M:
Déconnecter la partie arrière du plateau de cou-
pe en retirant les goupilles et les rondelles. Voir
fig. 2, 7:I et 13.
92/107 M:
 Soulever la partie arrière du plateau
de coupe, libérer les pattes (12:L) et abaisser.
5. Saisir l’avant du plateau et soulever. Accrocher
la...
