Stiga Lawn Mower PARK 4WD 92 M, 107 M, 107 M HD, 121 M, 110 Combi Pro, 125 Combi Pro Instructions Manual Polish Version

STIGA PARK
4WD
92 M
107 M
107 M HD 121 M
110 Combi Pro
125 Combi Pro
8211-0543-03

2
125 Combi Pro
110/125 Combi Pro
121 M
107 M HD
ABCB
E
F Torx T30
To r x  T 3 0
110/125 Combi Pro
G
H
I
110/125 Combi Pro
1
2
110/125 Combi Pro
121 M 107 M HD
110/125 Combi Pro
10 mm 10 mm
3
5
7 121 M1
4
6
8 121 M2

3
92/107 M
ABDB
10 mm13 mm
13 mm
J
K
L
110/125 Combi Pro
M
11
13 107 M HD
159 92/107
12 92/107 M
14
1610 92/107

4
92/107 M
107 M HD
121 M
1/3
92/107 M
121 M
5 mm
110/125 Combi Pro
107 M HD
19
21
23 17
20
22
24  18

5
O
110/125 Combi Pro
Q 9,8 Nm P 24 Nm24 Nm
92/107 M
107 M HD
121 M
45 Nm 110 Combi Pro
O
N
107 M HD
24 Nm 125 Combi Pro
27
29 25
28
30 26

69
POLSKIPL
1 INFORMACJE OGÓLNE
Ten symbol oznacza OSTRZEŻENIE.
Niedokładne stosowanie się do
instrukcji może prowadzić do
poważnych obrażeń ciała i/lub
uszkodzenia mienia.
Prosimy uważnie przeczytać niniejszą
instrukcję obsługi oraz instrukcje
bezpieczeństwa maszyny.
1.1 SymboleNa maszynie znajdują się następujące symbole.
Ich zadaniem jest przypominanie o zachowaniu
ostrożności i uwagi podczas jej używania.
Znaczenie symboli:
Warning!
Przed przystąpieniem do korzystania z
maszyny należy...

70
POLSKIPL
2.3.2 Przechylić do przodu
Ty l ną część platformy koszącej można podnieść o
12 mm, przesuwając dwie zawleczki o jeden otwór
niżej względem ustawienia podstawowego. Patrz
rys. 13.
2.3.3 Mocowanie tylne
Część tylna platformy koszącej jest zabezpieczona
bolcami przedstawionymi na rys. 13.
2.4 Sterowanie, 92/107 M
2.4.1 Regulacja wysokości koszenia
Wy s o k ość koszenia można ustawić w zakresie 30 i
85 mm.
Ustawienie można regulować dźwignią w zakresie
kilku stałych pozycji. Patrz rys. 9....

71
POLSKIPL

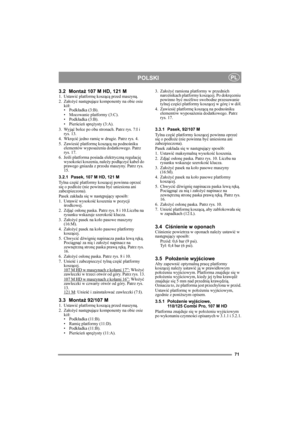

3.2 Montaż 107 M HD, 121 M1. Ustawić platformę koszącą przed maszyną.
2. Założyć następujące komponenty na obie osie
kół:
• Podkładka (3:B).
• Mocowanie platformy (3:C).
• Podkładka (3:B).
•Pierścień sprężysty (3:A).
3. Wyjąć bolce po obu stronach. Patrz rys. 7:I i
rys. 13.
4. Wkręcić jedno ramię w drugie. Patrz rys. 4.
5. Zawiesić platformę koszącą na podnośniku
elementów wyposażenia dodatkowego. Patrz
rys. 17.
6. Jeśli platforma posiada elektryczną regulację
wysokości koszenia, należy...

72
POLSKIPL

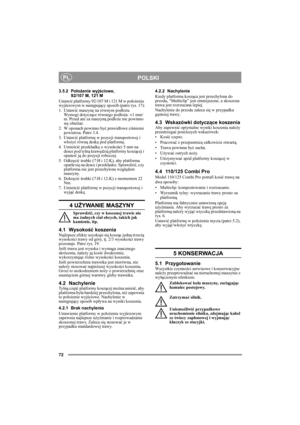

3.5.2 Położenie wyjściowe,
92/107 M, 121 M
Ustawić platformy 92/107 M i 121 M w położeniu
wyjściowym w następujący sposób (patrz rys. 17):
1. Ustawić maszynę na równym podłożu.
Wymogi dotyczące równego podłoża: ±1 mm/
m. Przed ani za maszyną podłoże nie powinno
się obniżać.
2. W oponach powinno być prawidłowe ciśnienie
powietrza. Patrz 3.4.
3. Ustawić platformę w pozycji transportowej i
włożyć równą deskę pod platformę.
4. Umieścić przekładkę o wysokości 5 mm na
desce pod tylną...

73
POLSKIPL

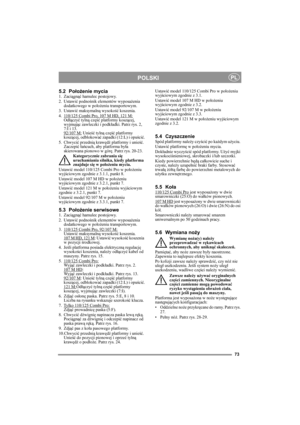

5.2 Położenie mycia1. Zaciągnąć hamulec postojowy.
2. Ustawić podnośnik elementów wyposażenia
dodatkowego w położeniu transportowym.
3. Ustawić maksymalną wysokość koszenia.
4. 110/125 Combi Pro, 107 M HD, 121 M:
Odłączyć tylną część platformy koszącej,
wyjmując zawleczki i podkładki. Patrz rys. 2,
7:I i 13.
92/107 M:
 Unieść tylną część platformy
koszącej, odblokować zapadki (12:L) i opuścić.
5. Chwycić przednią krawędź platformy i unieść.
Zaczepić łańcuch, aby platforma była...
