2 125 Combi Pro 110/125 Combi Pro 121 M 107 M HD ABCB E F Torx T30 To r x T 3 0 110/125 Combi Pro G H I 110/125 Combi Pro 1 2 110/125 Combi Pro 121 M 107 M HD 110/125 Combi Pro 10 mm 10 mm 3 5 7 121 M1 4 6 8 121 M2
Page 3
3 92/107 M ABDB 10 mm13 mm 13 mm J K L 110/125 Combi Pro M 11 13 107 M HD 159 92/107 12 92/107 M 14 1610 92/107
Page 4

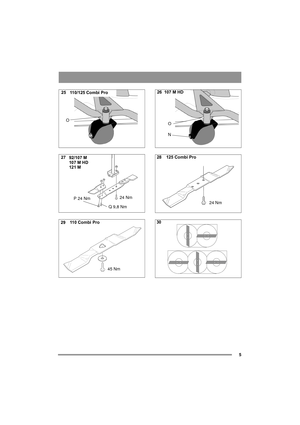

4 92/107 M 107 M HD 121 M 1/3 92/107 M 121 M 5 mm 110/125 Combi Pro 107 M HD 19 21 23 17 20 22 24 18
Page 5

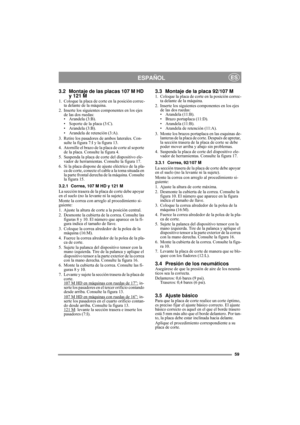

5 O 110/125 Combi Pro Q 9,8 Nm P 24 Nm24 Nm 92/107 M 107 M HD 121 M 45 Nm 110 Combi Pro O N 107 M HD 24 Nm 125 Combi Pro 27 29 25 28 30 26
Page 6

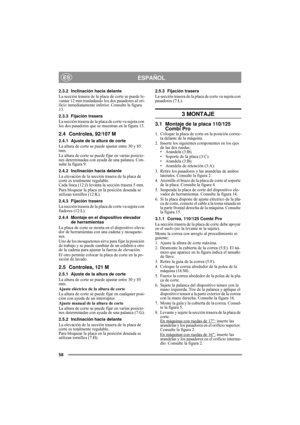

58 ESPAÑOLES 2.3.2 Inclinación hacia delante La sección trasera de la placa de corte se puede le- vantar 12 mm trasladando los dos pasadores al ori- ficio inmediatamente inferior. Consulte la figura 13. 2.3.3 Fijación trasera La sección trasera de la placa de corte va sujeta con los dos pasadores que se muestran en la figura 13. 2.4 Controles, 92/107 M 2.4.1 Ajuste de la altura de corte La altura de corte se puede ajustar entre 30 y 85 mm. La altura de corte se puede fijar en varias posicio- nes...
Page 7

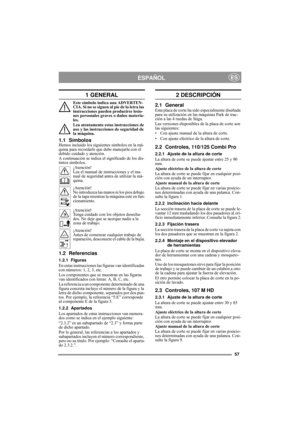

59 ESPAÑOLES 3.2 Montaje de las placas 107 M HD y 121 M 1. Coloque la placa de corte en la posición correc- ta delante de la máquina. 2. Inserte los siguientes componentes en los ejes de las dos ruedas: • Arandela (3:B). • Soporte de la placa (3:C). • Arandela (3:B). • Arandela de retención (3:A). 3. Retire los pasadores de ambos laterales. Con- sulte la figura 7:I y la figura 13. 4. Atornille el brazo de la placa de corte al soporte de la placa. Consulte la figura 4. 5. Suspenda la placa de corte del...
Page 8

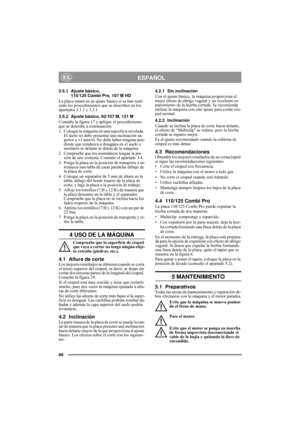

60 ESPAÑOLES 3.5.1 Ajuste básico, 110/125 Combi Pro, 107 M HD La placa estará en su ajuste básico si se han reali- zado los procedimientos que se describen en los apartados 3.1.1 y 3.2.1. 3.5.2 Ajuste básico, 92/107 M, 121 M Consulte la figura 17 y aplique el procedimiento que se describe a continuación: 1. Coloque la máquina en una superficie nivelada. El suelo no debe presentar una inclinación su- perior a ±1 mm/m. No debe haber ninguna pen- diente que conduzca a desagües en el suelo o similares...
Page 9

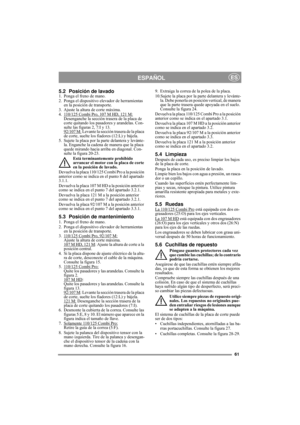

61 ESPAÑOLES 5.2 Posición de lavado1. Ponga el freno de mano. 2. Ponga el dispositivo elevador de herramientas en la posición de transporte. 3. Ajuste la altura de corte máxima. 4. 110/125 Combi Pro, 107 M HD, 121 M: Desenganche la sección trasera de la placa de corte quitando los pasadores y arandelas. Con- sulte las figuras 2, 7:I y 13. 92/107 M: Levante la sección trasera de la placa de corte, suelte los fiadores (12:L) y bájela. 5. Sujete la placa por la parte delantera y levánte- la. Enganche la...
Page 10
57 ESPAÑOLES 1 GENERAL Este símbolo indica una ADVERTEN- CIA. Si no se siguen al pie de la letra las instrucciones pueden producirse lesio- nes personales graves o daños materia- les. Lea atentamente estas instrucciones de uso y las instrucciones de seguridad de la máquina. 1.1 SímbolosHemos incluido los siguientes símbolos en la má- quina para recordarle que debe manejarla con el debido cuidado y atención. A continuación se indica el significado de los dis- tintos símbolos. ¡Atención! Lea el manual...
