Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16 PRESTIGE Instructions Manual
Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16 PRESTIGE Instructions Manual
Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16 PRESTIGE Instructions Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.

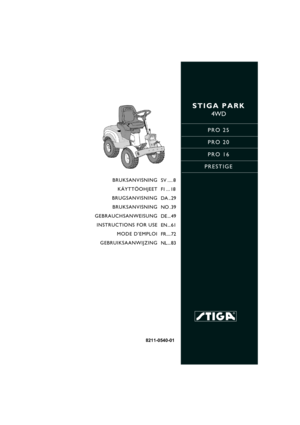

Page 1
STIGA PARK 4WD PRO 25 PRO 20 PRO 16 PRESTIGE 8211-0540-01 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 8 FI ... 18 DA .. 29 NO . 39 DE ... 49 EN... 61 FR.... 72 NL... 83

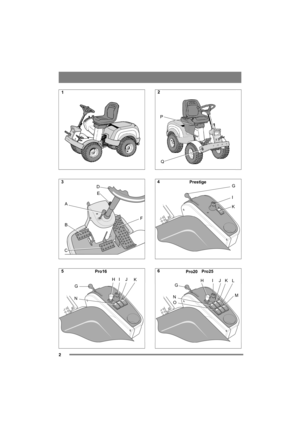

Page 2
2 A B CF D E Pro16 GI K HJ N P Q PrestigeG I K Pro20 Pro25 GHIJK L N O M 1 3 52 4 6

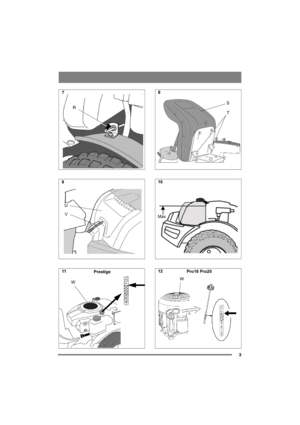

Page 3
3 R V U Prestige W S T Max Pro16 Pro20 W 7 9 118 10 12

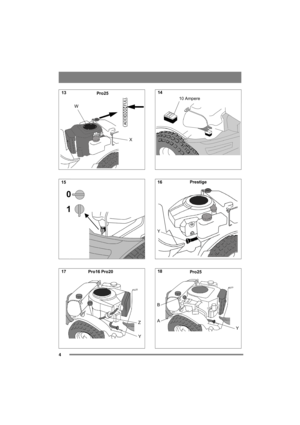

Page 4
4 Pro25 W X 0 1 Pro16 Pro20 Y Z 10 Ampere Prestige Y Pro25 B A Y 13 15 1714 16 18

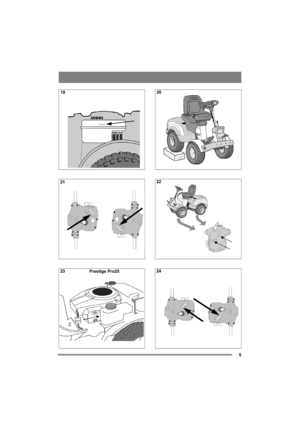

Page 5
5 Prestige Pro25 Z 19 21 2320 22 24

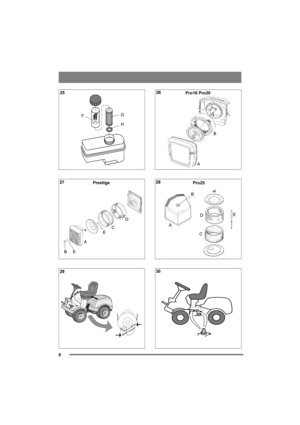

Page 6
6 FG H AECD B E Prestige AB Pro16 Pro20 Pro25 D CE AB 25 27 2926 28 30

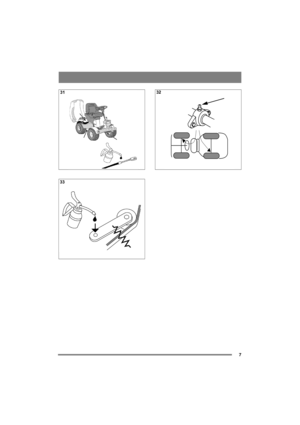

Page 7
7 31 3332
Page 8
8 SVENSKASV 1 ALLMÄNT Denna symbol betyder VARNING. Allvarlig personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga. Före start skall denna bruksanvisning samt bifogade trycksak SÄKERHETSFÖRESKRIFTER läsas noga. 1.1 SYMBOLERFöljande symboler finns på maskinen för att påminna om den försiktighet och uppmärksamhet som krävs vid användning och underhåll. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Varning! Se upp...
Page 9
9 SVENSKASV •Låsning i transportläge. Strömbrytaren har återgått till neutralläge efter lyftning. Redskapet är låst i transportläge. OBS! Den hydrauliska redskapslyften skall vara i flytläge för att kraftuttaget ska kunna kopplas in. OBS! Kraftuttaget kan ej kopplas in då parkeringsbromsen är aktiverad. 2.4.3 Koppling-parkeringsbroms (3:B) Tryck aldrig på pedalen under körning. Risk för överhettning i kraftöverföringen. Pedalen (3:B) har följande tre lägen: •Uppsläppt. Kopplingen är ej aktiverad....
Page 10
10 SVENSKASV 2.4.10 Tändlås/strålkastare (4, 5, 6:I) Tändlåset används för att starta och stoppa motorn. Tändlåset också strömbrytare för strålkastaren. Lämna ej maskinen med nyckeln i läge 2 eller 3. Brandrisk, bränsle kan rinna in i motorn genom förgasaren samt risk för att batteriet laddas ur och förstörs. Fyra lägen: 1. Stoppläge - motorn är kortsluten. Nyckeln kan tas bort. 2. Körläge - strålkastaren tänd. 3. Körläge - strålkastaren släckt. 4. Startläge - den elektriska startmotorn aktiveras...
